제품 상세 정보:
결제 및 배송 조건:
|
| 연결관: | 1x RJ45 | 광학적인 항구: | 1 x SC 1000Base-X |
|---|---|---|---|
| 입력 파워: | 12~48VDC의 2 핀 끝 구획 | 전력 소비: | 최대 3W. |
| 무게: | 0.25kg | 차원 (WxDxH): | 95 x 70 x 30 mm |
| 싸기: | 알루미늄 케이스 | 설치 선택권: | 소음 가로장/벽 산 |
| 강조하다: | 3W 산업용 이더넷 미디어 컨버터,RJ45 산업용 이더넷 미디어 컨버터,1000Base-T 광섬유 컨버터 |
||

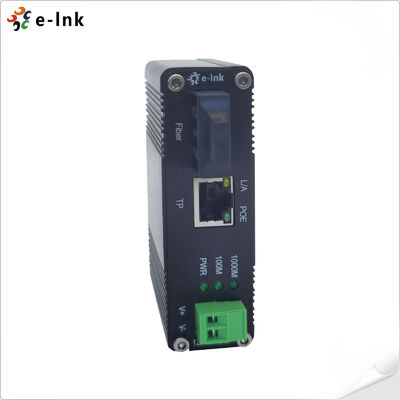

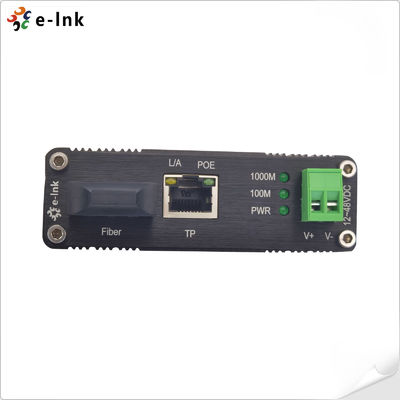

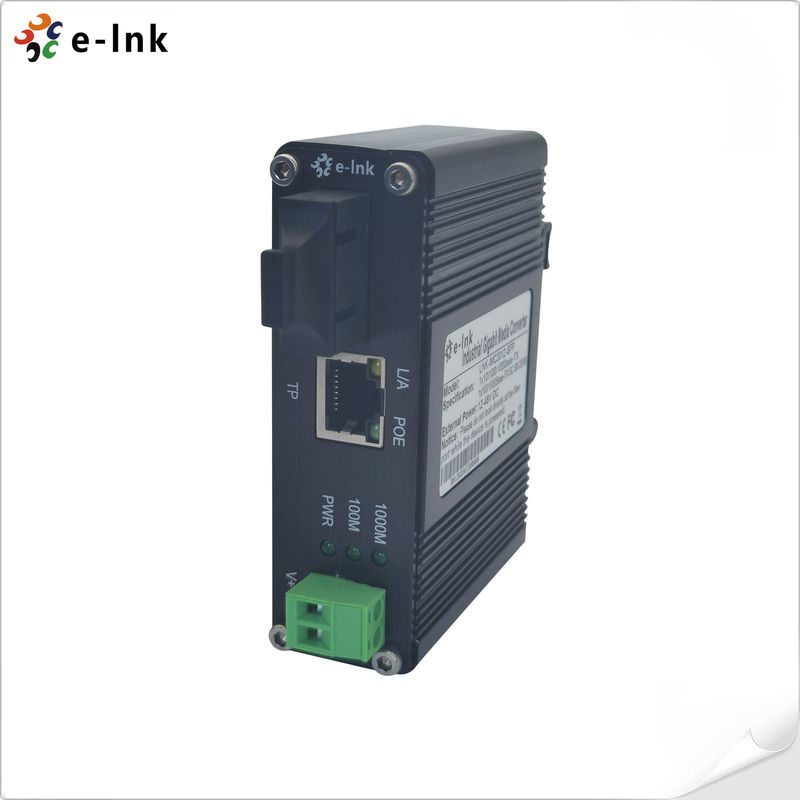

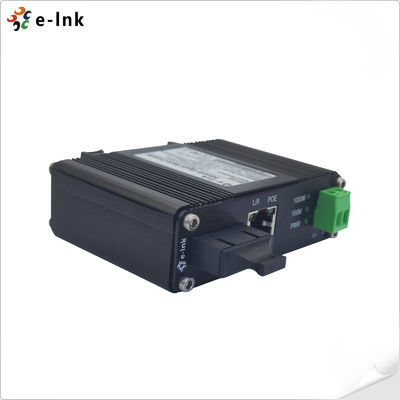

개관
LNK-IMC3011 일련은 10/100/1000BASE-T와 1000BASE-X 섬유 사이에 매체 변환을 제공합니다. 그것은 -40' Ｃ에서부터 75' Ｃ까지 넓은 작동 온도 범위와 경화 물품이고, 알루니늄 하우징을 루그게디즈드.
이더넷 포트는 양쪽 반-이중과 전 이중 통신 방식 모드를 지원합니다. 당신의 이더넷 장비가 산업 조건을 요구하는 것 견딜 수 있다는 것을 울퉁불퉁한 하드웨어 설계는 보증합니다. LNK-IMC3011 시리즈는 딘 레일에 또는 배전상자에서 증가하기 쉽습니다.
특징
자동차 MDI / MDI-X 기능과 1-공항 10/100/1000BASE-T RJ45
1-공항 1000Base-X SC
통과하여 링크 오류 통과를 지원합니다
가득 찬 / 반-이중, 자동 협상을 지원합니다
9K 바이트 거대한 프레임
네트워크 진단을 위한 익스텐시브 발광 다이오드 표시기
12~48VDC 단자 블록 전원 입력
서포트스 DIN-레일 & 설치를 벽에 장착합니다
엔바이론멘탈리는 75' Ｃ (167' Ｆ에 대한 -40' Ｆ) 작동 온도에 -40' Ｃ를 경화했습니다.
기술적 지표
| 이더넷 | |
| 표준 : | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| 처리식 : | 기억 전달 |
| 전방 필터 비율 : | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| 패킷 버퍼 메모리 : | 1 메가비트 |
| 맥스 패킷 길이 : | 9K 바이트 |
| 테이블 사이즈를 다루세요 | 2K 인터넷 어드레스 |
| 인터페이스 | |
| 연결기 : | 1x RJ45 |
| 광 포트 : | 1개 Ｘ SC 1000Base-X |
| 전기적이고 기계적입니다 | |
| 입력 전원 : | 2개의 핀 단자 블록인 12~48VDC |
| 소비 전력 : | 3W 맥스. |
| 발광 다이오드 표시기 : | |
| PWR : | 전력 상태 |
| L/A : | 데이터 링크 상태 |
| SPD : | 이더넷 상태 |
| 100M/1000M : | 섬유 링크 상태 |
| 차원 (WxDxH) : | 95 Ｘ 70 Ｘ 30 밀리미터 |
| 중량 : | 0.25Kg |
| 케이스에 넣는 것 : | 알루미늄케이스 |

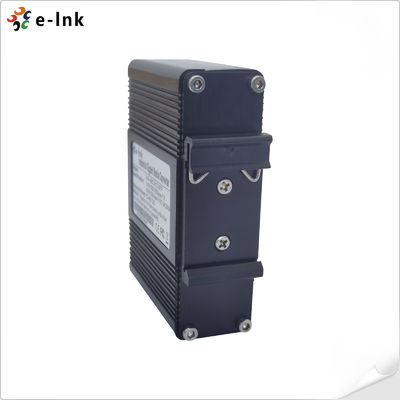

| 설치 옵션 : | DIN-레일 /는 벽에 장착합니다 |
| 환경적입니다 | |
| 작동 온도 : | 75' Ｃ에 대한 -40' Ｃ (167' Ｆ에 대한 -40' Ｆ) |
| 저장 온도 : | 85' Ｃ에 대한 -40' Ｃ (185' Ｆ에 대한 -40' Ｆ) |
| 상대 습도 : | 5% 내지 95% 불응축 |
| MTBF | > 200,000 하스 |
| 규제 승인 | |
| ISO9001, CE, FCC, 로에스 | |
|
EMI : EN55022 :2010+AC : 2011년, 클래스 A EN 61000-3-2 : 2006+A1 : 2009+A2 : 2009년 EN 61000-3-3 : 2013년 EN55024 : 2010 |
|
|
EMS : IEC 61000-4-2 : 2008년 (정전기방전) IEC 61000-4-3 : 2010년 (RS) IEC 61000-4-4 : 2012년 (EFT) IEC 61000-4-5 : 2014년 (상승) IEC 61000-4-6 : 2013년 (CS) IEC 61000-4-8 : 2009년 (PFMF) |
|
명령 정보
| 모델 | 기술 |
| LNK-IMC3011 | 작은 산업적 미디어 컨버터, 1000Base-sx에 대한 10/100/1000Base-T, 다중-모드, 550m, 850nm, SC |
| LNK-IMC3011-20 | 작은 산업적 미디어 컨버터, 1000Base LX에 대한 10/100/1000Base-T, 단일 모드, 20 킬로미터, 1310nm, SC |
| LNK-IMC3011-S20 | 작은 산업적 미디어 컨버터, 1000Base BX에 대한 10/100/1000Base-T, 단일 모드, 단일 파이버, 20 킬로미터, 1310/1550nm, SC |
| 설치 옵션 | 설치된 채무 불이행 DIN-레일 브라켓 ; 벽걸이용 브라켓은 포함됩니다. |
| 전원 옵션 | 24W/1A 24VDC 전원 공급기. 단자 블록을 위한 나선 |
| 전원 공급기는 개별적으로 구입되는 것입니다. |
