제품 상세 정보:
결제 및 배송 조건:
|

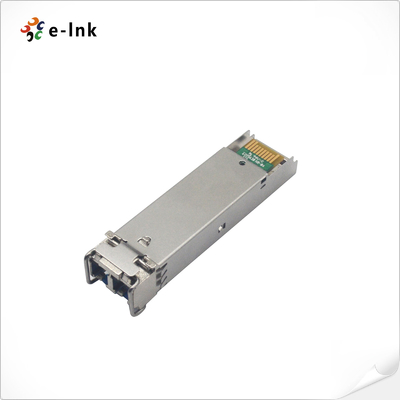

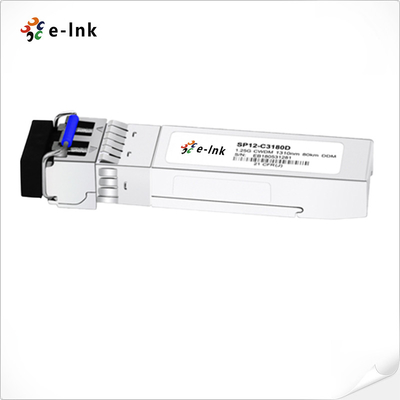

제품 이름: | SFP 광 송수신기 모듈 | 자료 비율: | 1.25G |
---|---|---|---|
섬유 종류: | 단일 모드 | 사고 방식: | 1270nm~1610nm |
거리: | 80 킬로미터 | DDM: | 지원 |
보증: | 3년 | 온도 범위: | -40C~+85C |
하이 라이트: | CWDM 1.25 G SFP 트랜시버,80KM SFP 트랜시버,듀플렉스 LC 1.25 G SFP 트랜시버 |
송신부문은 국제 안전 표준 IEC-60825에 따라 고품질의 복수 양자 우물 CWDM DFB 레이저를 사용하고 1급 레이저로 인증되었습니다.수신기 섹션은 광 헤더에 장착 된 통합 된 InGaAs 탐지 장치 전 증폭기 (IDP) 와 제한 후 증폭기 IC를 사용합니다.또한 이 시리즈는 SFF-8472에 부합하도록 설계되었습니다.
데이터 비율1.25Gbps 동작18파파 CWDM DFB LD 송신기가 필요하며1270nm ~ 1610nm20nm의 단계와 SFP MSA와 SFF-8472에 적합합니다.소넷 OC-24-LR-1RoHS 및 +3.3V 단일 전원 공급 작업을 수행하는핫 플러그 가능한 SFP Footprint Duplex LC 용기.
매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고: | |
송신부: | |||||||
입력 디퍼셜 임페던스 | 린 | 85 | 100 | 115 | 오 | ||
단일 끝 데이터 입력 스윙 | Vin PP | 400 | 2000 | mVp-p | |||
송신 전압을 비활성화 | VD | 2.0 | Vcc | V | |||
송신 전압 | VEN | 0 | 0.8 | V | |||
Tx 오류 |
잘못 | Tx_f | 2.0 | V | |||
정상 | Tx_n | 0 | V | ||||
수신부: | |||||||
단일 끝 데이터 출력 스윙 | 보우트,PP | 370 | 1800 | mv | |||
LOS 결함 | 플로스폴트 | 2 | Vcc | V | |||
LOS 정상 | Vlos 표준 | 0 | 0.8 | V |
매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고: |
송신부: | ||||||
중앙 파장 | λc | λ-6 | λ | λ+75 | nm | |
스펙트럼 너비 ((-20dB) | △λ | 1 | nm | |||
사이드 모드 억제 비율 | SMSR | 30 | dB | |||
광출력 | 파우트 | 0 | +5 | dBm | 1 | |
광학 상승/하락 시간 | tr/ tf | 260 | ps | 2 | ||
멸종 비율 | 응급실 | 8.2 | dB | |||
광학 출력용 안구 마스크 | IEEE802.3z (레이저 안전 1급) 에 적합 | |||||
수신부: | ||||||
광적 입력 파장 | λc | 1260 | 1620 | nm | ||
수신기 과부하 | 폴 | -8 | dBm | 3 | ||
RX 민감성 | 센 | -24 | dBm | 3 | ||
RX_LOS 확인 | 로스A | -40 | dBm | |||
RX_LOS 삭제 | 로스D | -25 | dBm | |||
RX_LOS 히스테레시스 | 로스H | 0.5 | dB | |||
일반 사양: | ||||||
데이터 비율 | BR | 10.063/1.25 | Gb/s | |||
비트 오류 비율 | BER | 10-12 | ||||
최대 지원 링크 길이 9/125μm SMF@1.25Gb/s |
LMAX | 80 | km | |||
전체 시스템 예산 | LB | 24 | dB |
기가비트 이더넷
섬유 채널 스위치 인프라
라우터/서버 인터페이스
다른 광학 전송 시스템
우리는 SFP 광학 송수신 모듈에 대한 전문적인 기술 지원과 서비스를 제공합니다. 경험 많은 엔지니어 팀은 도움을 제공하고 질문에 대답 할 수 있습니다.우리는 포괄적인 문서를 제공합니다., 사용자 설명서, 설치 가이드 및 문제 해결 팁을 포함하여. 추가로, 우리는 1 년 제한 보증에서 평생 제한 보증까지 다양한 보증 옵션을 제공합니다.그래서 당신은 당신의 제품이 커버된다는 것을 확신 할 수 있습니다.
SFP 광전도체 모듈의 포장 및 운송:

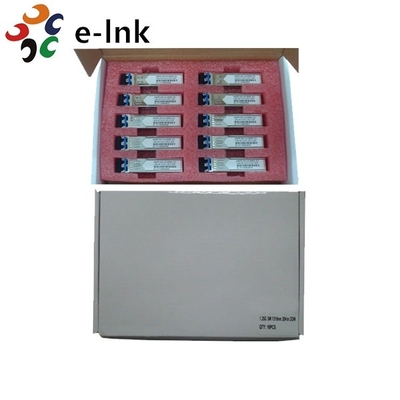

SFP 광학 송수신 모듈은 거품 포장으로 안전하게 포장되어 상자에 배치됩니다. 상자는 택배 서비스를 통해 또는 하루 중 배송으로 고객에게 배송됩니다.
해외 고객들은 국제 택배 서비스를 통해 상자를 배송합니다.모든 상자는 부서지기 쉬운 것으로 표시되어 추가 보호로 배송됩니다..
