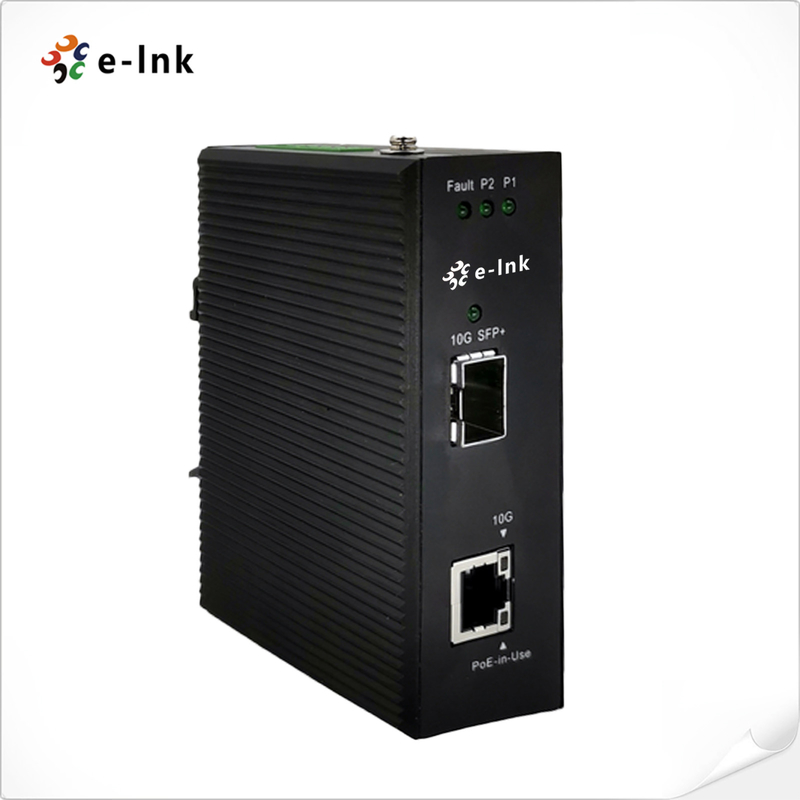

10G SFP+ to 멀티 기가비트 PoE++ 컨버터 90W 산업용 미디어 브리지
개요
E-link LNK-10GHP 시리즈는 차세대 산업 등급 10G SFP+ to 멀티 기가비트
PoE++ 미디어 컨버터로, 초고대역폭과 강력한 PoE++ 출력
(최대 90W)을 모두 제공하도록 제작되어 고급 네트워킹 장치에 사용됩니다. Wi-Fi
6 액세스 포인트, 감시 백본 및 엣지 컴퓨팅과 같은 중요한 임무를 수행하는 데 사용하도록 설계되어
가혹한 산업 환경에서 원활한 데이터 및 전력전송을 보장합니다.
소형, 팬리스, IP40 등급으로, 유연한 멀티 속도 호환성(10G/5G/2.5G/1G/100M)을 갖춘 10G 성능
과 중단 없는 작동을 위한 이중 DC 전원 입력을 제공합니다.
기능
10G SFP+ to 10G/5G/2.5G/1G/100M RJ45 지능형 변환
IEEE 802.3bt PoE++ 최대 90W 고전력 PD(Wi-Fi 6 AP, PTZ 카메라 등)용
소형 팬리스 알루미늄 하우징, 산업용 신뢰성을 위한 IP40 등급
-40°C ~ +80°C의 광범위한 온도 작동
역 극성 보호 기능이 있는 이중 44–57VDC 이중 전원 입력
다양한 설치를 위한 DIN 레일 및 벽면 장착
비차단 성능을 갖춘 고속 20Gbps 스위칭 패브릭
CE/FCC/RoHS를 준수하는 포괄적인 ESD 및 서지 보호
기술 지수
| 이더넷 | |
| 표준: | IEEE 802.3u 패스트 이더넷 |
| IEEE 802.3ab 기가비트 이더넷 | |
| IEEE 802.3bz 2.5G/5GBASE-T | |
| IEEE 802.3an 10GBASE-T | |
| IEEE 802.3ae 10Gbps 이더넷 | |
| IEEE 802.3x 전이중 흐름 제어 | |
| IEEE 802.3az 에너지 효율적인 이더넷(EEE) | |
| IEEE 802.3bt 4쌍 전력 이더넷 | |
| IEEE 802.3at 전력 이더넷 플러스 PSE | |
| IEEE 802.3af 전력 이더넷 플러스 | |
| 흐름 제어: | 전이중을 위한 IEEE 802.3x 일시 중지 프레임 |
| 스위치 패브릭: | 20Gbps/비차단 |
| 네트워크 케이블 |
10G/5G/2.5G/1G/100M Base-T: 10G - Cat 6A/7 5G - Cat 6/6A/7 2.5G/1G - Cat 5e/6/6A/7 100M – Cat 5/5e/6/6A/7 Cat 5/5e/6/6A/7 UTP 케이블(최대 100미터) EIA/TIA-568 100옴 STP(최대 100미터) 10GBase-LR/SR/BX: 50/125um 또는 62.5/125um 멀티 모드 광섬유 케이블, 최대 300m 9/125um 단일 모드 광섬유 케이블, 최대 80km |
| 인터페이스 | |
| 커넥터: | IEEE 802.3bt PoE++ 인젝터 기능이 있는 1 x 10G/5G/2.5G/1G/100M Base-T RJ45 인터페이스 |
| 광 포트: | 1 x 10GBase-X SFP+ 인터페이스 |
| PoE(Power over Ethernet) | |
| 표준: |
IEEE 802.3af 전력 이더넷 IEEE 802.3at 전력 이더넷 플러스 IEEE 802.3bt 전력 이더넷 플러스 플러스 |
| 포트: | RJ45 |
| PoE 전원 출력: | 802.3bt PoE++ : 90W |
| PoE 전원 공급 장치 유형: | End-span + mid-span |
| 전원 핀 할당: |
End-span: 1/2 (-), 3/6 (+); mid-span: 4/5 (+), 7/8 (-) |
| PoE 전원 예산: | 90와트@44~57V DC 입력 |
| 환경 | |
| 작동 온도: | -40°C ~ 80°C(-40°F ~ 176°F) |
| 보관 온도: | -40°C ~ 85°C(-40°F ~ 185°F) |
| 상대 습도: | 5% ~ 95% 비응축 |
| MTBF | > 100,000시간 |
| 전기 및 기계 | |
| 입력 전원: | 44~57VDC(단자대) |
| 전력 소비: |
부하 없이 시스템 ON: 48V DC: 4.36W PoE++로 전체 부하: 48V DC: 98W |
| 전원 입력 과부하: | 자동 재설정 가능 |
| 역 극성: | 제공 |
| 크기(WxDxH): | 3.03 x 1.48 x 4.21인치(77 x 37.5 x 107mm) |
| 무게: | 270g |
| 케이스: | 알루미늄 케이스 |
| 장착 옵션: | DIN 레일 및 벽면 장착 |
| LED 표시기: | |
| P1/P2: | 전원 상태 |
| 고장: | 고장 알람 |
| 10G: | 10G 이더넷 링크 상태 |
| 10G SFP+: | 10G SFP+ 링크 상태 |
| 규제 승인 | |
| ISO9001, CE, FCC, RoHS | |
| EN55022:2010+AC: 2011, Class A | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55032:2017 | |
| IEC 61000-4-2: 2008(ESD) | |
| IEC 61000-4-3: 2010(RS) | |
| IEC 61000-4-4: 2012(EFT) | |
| IEC 61000-4-5: 2014(서지) | |
| IEC 61000-4-6: 2013(CS) | |
| IEC 61000-4-8: 2009(PFMF) | |
주문 정보
| 모델 | 설명 |
| LNK-GY10GP-SFP | 산업용 10GBase-X SFP+ to 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ 미디어 컨버터 |
| SFP+ 옵션 | ► SFP+ 옵션. SFP 옵션 페이지(산업용 SFP)에서 SFP를 선택하십시오. |
| ► SFP+ 모듈은 별도로 구매해야 합니다. | |
| 장착 옵션 | ► 기본 DIN 레일 브래킷 설치됨; |
| 전원 옵션 | ► 120W/2.5A 48VDC DIN 레일 전원 공급 장치. 단자대용 오픈 와이어. |
|
► 전원 공급 장치는 별도로 구매해야 합니다. |

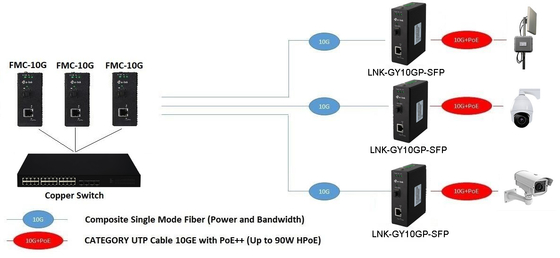

응용 프로그램
방법 1: 단면 - 광 스위치의 범위를 확장합니다.
방법 2: 양면 - 구리 기반 스위치의 범위를 확장합니다.
