제품 상세 정보:
결제 및 배송 조건:
|
| 인터페이스: | 4개의 RJ45 포트/1개의 BNC 포트/1개의 데이터 포트/1개의 파이버 포트 | 설치: | Din-Rail 장착, 벽 장착 |
|---|---|---|---|
| 작동 온도: | -40 8 -85 ℃ | 무게: | 690g |
| 치수 (WXDXH): | 138mm (L) x 112mm (W) x 60mm (H) | 입력 전압: | 24VDC (18-36VDC), 중복 듀얼 입력 |
| 강조하다: | 산업용 이더넷 비디오 스위치,RS485과 함께 광섬유 스위치,기가비트 광선 비디오 스위치 |
||

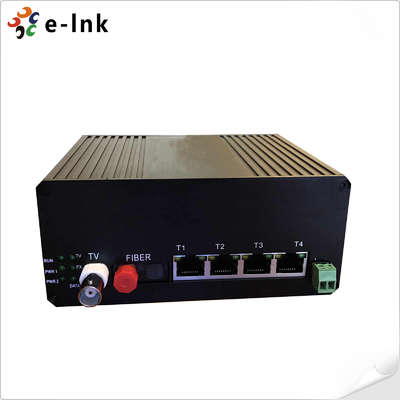

견고한 4포트 Fast Ethernet + 비디오 + RS485 + 1G 광섬유 산업용 스위치
개요
E-link LNK-GY4E1V1D 시리즈는물리적으로 격리된 산업용 이더넷 스위치이며,
4x10/100M 이더넷,이중 전원,이중 전원, 및안정적인-40°C ~ +85°C의 넓은 작동 온도, DIN 레일/벽 장착 지원여러 독립 네트워크에서 효율적인 데이터 전송을 가능하게 합니다.
까다로운 산업 환경을 위해 제작되어
사설 및 공용네트워크
의동시 작동을 간섭 없이 가능하게 하여비디오 모니터링, 자동화 및 DSLAM 대역폭
확장에 이상적입니다.
IP40 등급 알루미늄 쉘에 담겨 있어높은 신뢰성,이중 전원, 및안정적인작동
을-40°C ~ +85°C의 가혹한 현장 환경에서 보장합니다.특징
자동 협상 및 자동 MDI/MDI-X를 지원하는 4x10/100M 격리 이더넷 포트
실시간 모니터링을 위한 전용 1xBNC 아날로그 비디오 입력제어 신호 전송을 위한 1xRS485 데이터 채널
최대 80km의 멀티 모드 및 싱글 모드를 지원하는 1x기가비트 광섬유 업링크향상된 데이터 보안 및 EMI 보호를 위한 물리적 네트워크 격리
과부하 및 극성 보호 기능이 있는 이중 24V DC 이중 전원 입력산업용으로 팬리스 및 소형 IP40 등급 알루미늄 인클로저
-40°C ~ +85°C의 넓은 작동 온도, DIN 레일/벽 장착 지원EN50155, NEMA TS-2 및 IEC 산업 표준 준수
기술 지표매개변수
사양포트
1 x 기가비트 광섬유 포트 (FC 기본)100M 속도를 공유하기 위한 물리적 격리가 있는 4 x 10/100M 이더넷 포트
1 x 아날로그 비디오1 x RS485 반환 데이터
물리적 특성
하우징: IP40 보호 기능이 있는 알루미늄 합금 재질
| 크기: 138mm(L) X 112mm(W) X 60mm(H) | 무게: 690g |
| 설치: Din-Rail 장착, 벽 장착 |
인터페이스 4 RJ45 포트 IEEE802.3, IEEE802.3u, 10/100Base-T(X) 준수 10/100Base-T(X) 자동 협상 속도 |
| 전이중/반이중 모드 |
자동 MDI-MDI-X 연결 최대 100M Cat-5 전송 거리 1 BNC 포트 비디오 형식 PAL/NTSC/SECAM |
| 비디오 임피던스 75Ω |
1 데이터 포트 데이터 형식 RS485 1 광섬유 포트 IEEE802.3u, 1000Base-FX 준수 속도: 1000Mbps 파장: 1310nm/1550nm 멀티 모드에서 최대 500m 전송 거리 싱글 모드에서 최대 20km, 40km, 60km, 80km 전송 거리 SC/ST/FC 인터페이스 옵션 전원 입력 전압: 24VDC(18-36VDC), 이중 입력 입력 전류: <0.5A @24VDC 과부하 전류 보호: 지원 역 극성 보호: 지원 이중 보호: 지원 연결: 6핀 단자대 환경 제한 |
| 작동 온도: -40℃-85℃ |
보관 온도: -40℃-85℃ 주변 상대 습도: 5%-95% (비응축)승인 안전: UL 60950-1 EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS: |
• EN61000-4-2 (ESD), 레벨 3 • EN61000-4-3 (RS), 레벨 3 • EN61000-4-4 (EFT), 레벨 3 |
| • EN61000-4-5 (서지), 레벨 3 |
• EN61000-4-6 (CS), 레벨 3 • EN61000-4-8, 레벨 3 충격: IEC 60068-2-27 자유 낙하: IEC 60068-2-32 진동: IEC 60068-2-6 산업: IEC61000-6-2 레일: EN50155, EN50121-4 교통: NEMA TS-2 보증 5년 응용 프로그램 |
