제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 전송거리: | 20 킬로미터 |
|---|---|---|---|
| 파장: | 1310nm/1490nm//1550nm | 작동 온도: | -20C~+70C |
| 차원 (WxDxH): | 85x70x30mm | 무게: | 1.1KG/pair |
| 강조하다: | 1Ch 100M 이더넷 섬유 확장기 1Ch BIDI RS422 섬유 확장기,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI 비디오 + 2Ch 백워드 아날로그 오디오 + 1Ch BIDI RS422 + 1Ch 100M 이더넷 + 1Ch 백워드 타리 + 1Ch 백워드 아날로그 트리 레벨 동기화Fiber Extender를 통해
SDI 섬유 확장r장점
1Ch BIDI 3G-SDI 비디오 + 2Ch 백워드 아날로그 오디오 + 1Ch BIDI RS422 + 1Ch 100M 이더넷 + 1Ch 백워드 타리 + 1Ch 백워드 아날로그 트리 레벨 동기화
HD-SDI, SD-SDI, DVB-AST와 호환
대역폭 범위 19.4Mb/s에서 2.97Gb/s
SMPTE 424M (2.97Gb/s) 클럭 복구
3G-SDI, HD-SDI, SD-SDI, ASI에서 작동하는 SMPTE 424M, SMPTE 292M 및 SMPTE 259M, SMPTE 297M와 같은 디지털 비디오 전송을위한 모든 인기있는 표준을 지원합니다.
CWDM 시스템, 각 경로에 대한 SFP 모듈
- 검출된 데이터 속도에 따라 자동 케이블 평형을 지원합니다
LED 상태 표시기가 중요한 매개 변수를 모니터링합니다
SDI 섬유 확장기 기술 지표
| 3G-SDI 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 비디오 입력 | 1Ch SDI IN + 1Ch SDI OUT TX |
| 비디오 출력 | 1Ch SDI IN + 1Ch SDI OUT RX |
| A유디오 | |
| 오디오 인터페이스 | 3.5mm 잭 |
| 오디오 형식 | @48KHz |
| 오디오 입력 | 1Ch 오디오 IN 또는 1Ch 마이크 + 1Ch 오디오 OUT TX |
| 오디오 출력 | 1Ch 오디오 IN 또는 1Ch 마이크 + 1Ch 오디오 아웃 RX |
| RS422/485 일련 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | RS422/RS485 양방향 |
| 주파수/비율 지원 |
RS422용 최대 115200bps RS485에 최대 115200bps |
| BER | < 10 ∼ 9 |
| T동맹국 | |
| 톨리 인터페이스 | 산업 표준 나사 터미널 |
| LED 부하 유형 | 직접 LED 표시기를 작동 할 수 있습니다 |
| 톨리 입력 | 타리-2+; 타리-2 - |
| 통산 출력 | Tally-1+; Tally-1 - |
| 이더넷 | |
| 인터페이스 | 1 x 10/100BASE-TX RJ45 |
| 작동 모드 | 기본 자동 협상 |
| 아날로그 3단계 동기화 | |
| 동기화 인터페이스 | 75Ω BNC |
| 싱크 | 아날로그 블랙 퍼스트 / SDTV 2 레벨 / HDTV 3 레벨 |
| 신호 | 아날로그 3단계 동기화 SMPTE ST 274, ST 276 |
| 수익 손실 | 46.5 dB ~ 10MHz |
| 입력 | 1Ch Sync IN + 1Ch Sync OUT on TX |
| 출력 | 1Ch Sync IN + 1Ch Sync OUT 로 RX |
| 전기 | |
| 전력 입력 | DC12V 1A |
| 전력 소비 | <6W |
| 기계식 | |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 벽에 장착하거나 데스크톱 |
산업용 이더넷 미디어 변환기전반적인 설명

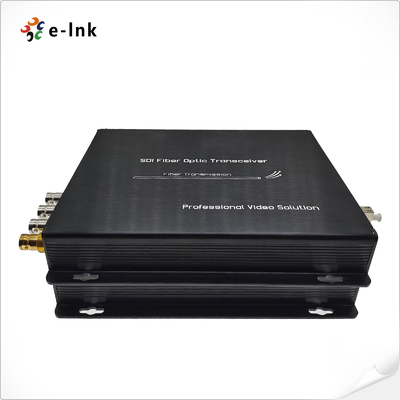

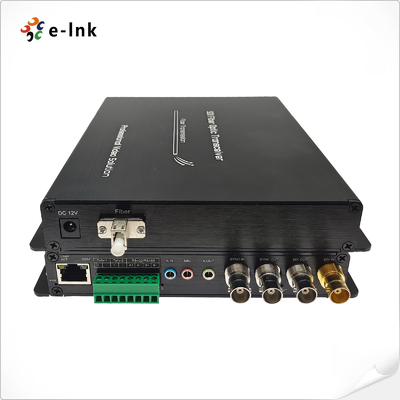

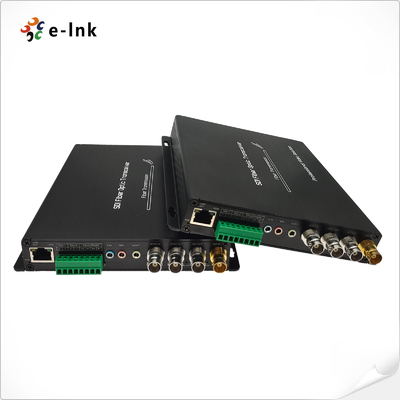

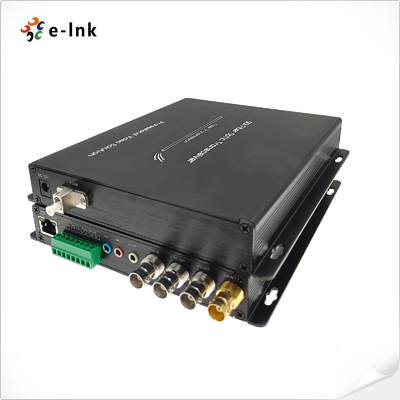

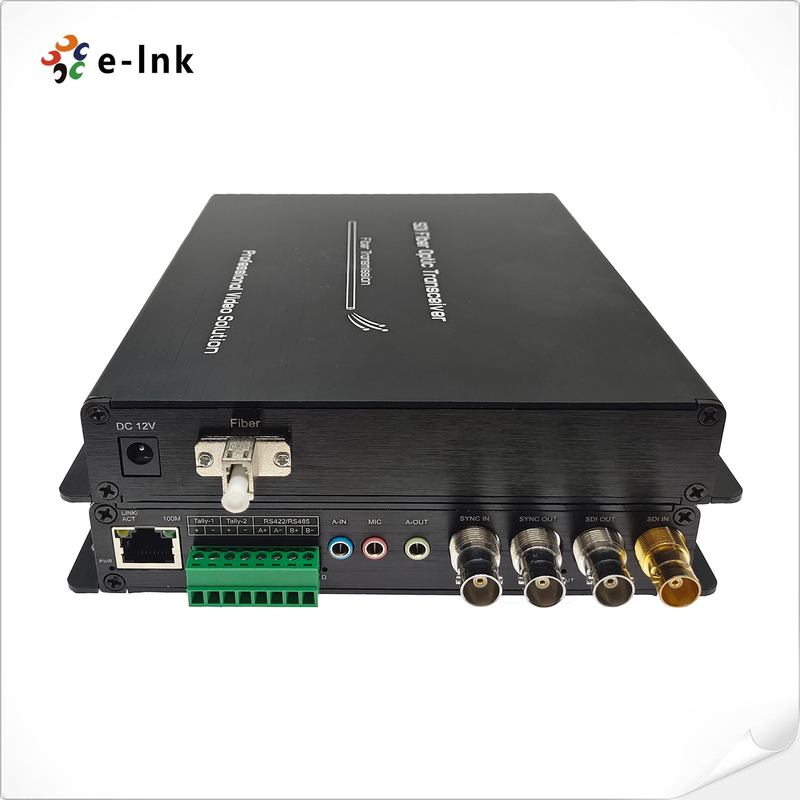

E-링크 LNK-3G2V2BA2D1E1T1S 3G-SDI 섬유 확장기는 1Ch BIDI 3G-SDI 비디오, 2Ch 역향 아날로그 오디오, 1Ch BIDI RS422, 1Ch 100M 이더넷의 전송을 제공합니다.1Ch 백어워드 톨리 및 1Ch 백어워드 아날로그 3 레벨 동기화, 1개의 송신기와 1개의 수신기를 포함하여, 단일 모드 광 케이블을 통해 쌍으로 사용된다.이 3G-SDI 광섬유 변환기는 높은 광학 성능과 뛰어난 HD 비디오 처리를 실시간으로 가능하게 합니다.IP 인터페이스는 모든 현대 고급 네트워크 시스템과의 확장성과 호환성을 크게 증가시킬 수 있습니다.
주문 정보
| 모델 | 설명 |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI 비디오 + 2Ch 역향 아날로그 오디오 + 1Ch BIDI RS422 + 1Ch 100M 이더넷 + 1Ch 역향 타리 + 1Ch 역향 아날로그 3 레벨 동기화 섬유 변환기, SMF, LC, 20KM1개의 송신기와 1개의 수신기를 포함해서, 쌍으로 사용 |
