제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 전송거리: | 20 킬로미터 |
|---|---|---|---|
| 파장: | 1310nm/1550nm | 작동 온도: | -20C~+70C |
| 차원 (WxDxH): | 120 Ｘ 105 Ｘ 28 밀리미터 | 무게: | 1.5KG/pair |
| 강조하다: | 1Ch 3G-SDI 섬유 변환기 1Ch 양방향 섬유 변환기,1Ch Bidirectional Fiber Converter |
||

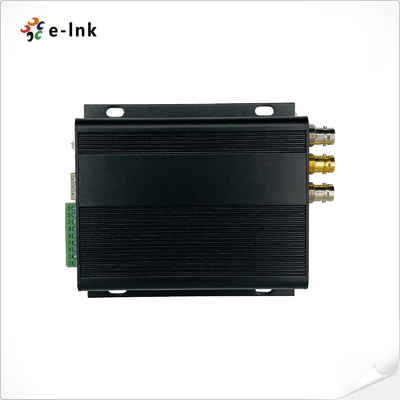

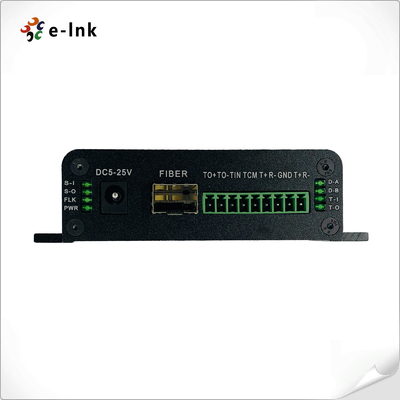

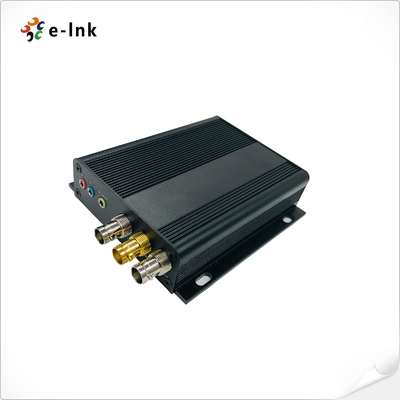

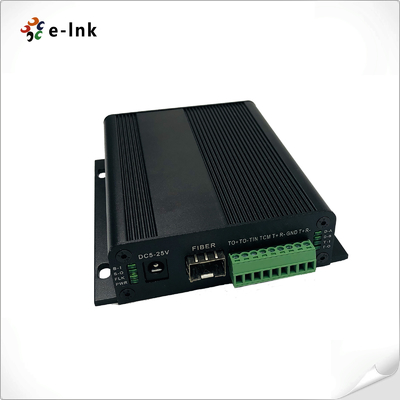

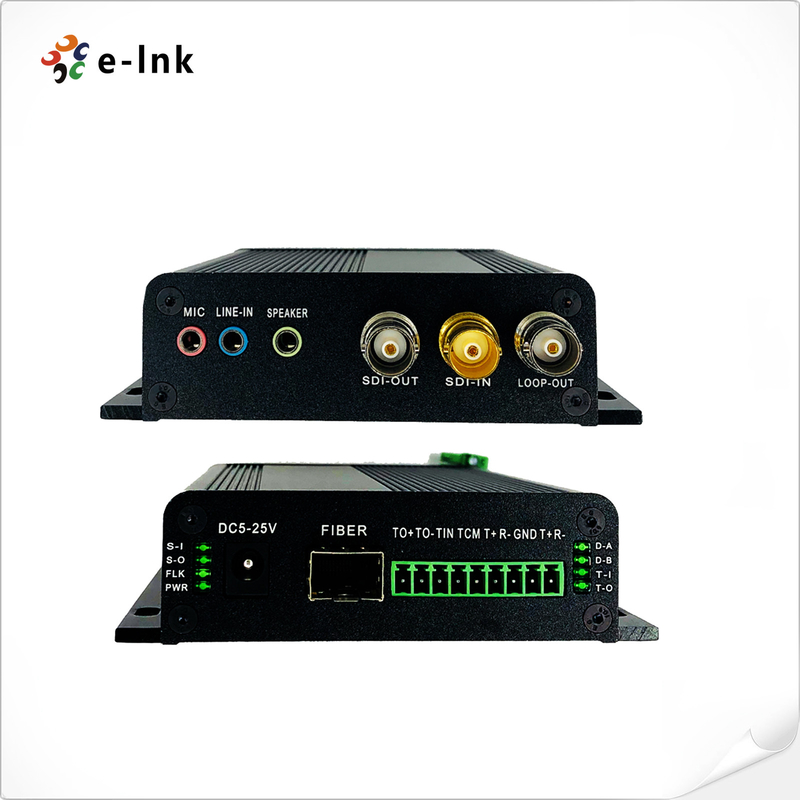

루프아웃과 함께 1Ch 양방향 3G-SDI + 1Ch 타리 + 2Ch 양방향 RS485 또는 RS422 + 2Ch 스테레오 오디오 + 1Ch 마이크o펌프 변환기
SDI 섬유 확장r장점
1Ch 2차원 3G-SDI 비디오
1Ch 통계 신호
2Ch 양방향 RS485 또는 RS422 데이터
2Ch 스테레오 오디오
1Ch 마이크
자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HDTV 720P, 1080I, 1080P, 1920*1080@60Hz를 지원합니다.
20km (SMF) 까지의 장거리 전송 능력
∙ 핫스프레이와 핫플러그
- 완전 디지털 비 압축 방송 수준 전송
SDI 섬유 확장기 기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 0-20km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 데이터 또는 통계 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | RS485 (디폴트) 또는 RS422 (선택) |
| 주파수/비율 지원 |
RS422용 최대 115200bps RS485에 최대 57600bps |
| BER | <10 ̊9 |
| 스테레오 오디오 또는 마이크 | |
| 오디오 입력 및 출력 | 3.5MM 오디오 |
| 오디오 형식 | @48KHz |
| 전기 | |
| 전원 어댑터 | DC 5~25V |
| 전력 소비 | <5W |
| LED 표시기 | |
| P/S | 전원 공급 |
| DAT | 데이터 |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 벽에 장착 |
산업용 이더넷 미디어 변환기전반적인 설명
LNK-3G-1BV1T2BD2A1M 시리즈 3G/HD-SDI 섬유 변환기는 루프 아웃, 1 채널 타리, 2 채널 양방향 RS485 또는 RS422 데이터와 함께 1 채널 양방향 3G/HD-SDI 비디오 (오디오 임베디드) 를 지원합니다.2채널 외부 스테레오 오디오E-링크 3G/HD-SDI 비디오 오버 파이버 컨버터에는 1080P 3G/HD-SDI 신호를 위한 하나의 송신기와 하나의 수신기가 포함되어 있다.이 시리즈의 비디오 섬유 변환기는 안정적인 성능을 가지고 있습니다, 명확한 이미지 품질, 그리고 높은 안정성 LED 상태 표시 장치의 몸에서 장치의 작업 상태를 시각적으로 관찰 할 수 있습니다. 이 제품에 대한 가능한 응용,몇 가지 예를 들자면: 지능형 교통 모니터링 시스템. 보안 시스템 학교 네트워크 산업 모니터링 (전력, 화학, 철강, 석유, 철도 등) 군사 모니터링 (고장, 국경, 경비,TV 프로그램 전송 시스템경기장 (LIVE HD 비디오, 오디오 전송).
주문 정보
| 모델 | 설명 |
| LNK-3G-1BV1T2BD2A1M | 루프와 함께 1Ch 양방향 3G-SDI + 1Ch 톨리 + 2Ch 양방향 RS485 또는 RS422 + 2Ch 스테레오 오디오 + 1Ch 마이크로폰 오버 파이버 컨버터, 싱글 모드 파이버, LC, 20km송신기와 수신기를 포함하여, 쌍으로 사용 |
