제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 전송거리: | 20 킬로미터 |
|---|---|---|---|
| 파장: | 1310nm/1550nm | 작동 온도: | -20C~+70C |
| 차원 (WxDxH): | 483 Ｘ 270 Ｘ 45 밀리미터 (19inch 1U) | 무게: | 8KG/pair |
| 강조하다: | 3G-SDI를 통해 섬유 확장자,8Ch 3G-SDI 파이버 확장기,10G 이더넷 광선 확장기 |
||

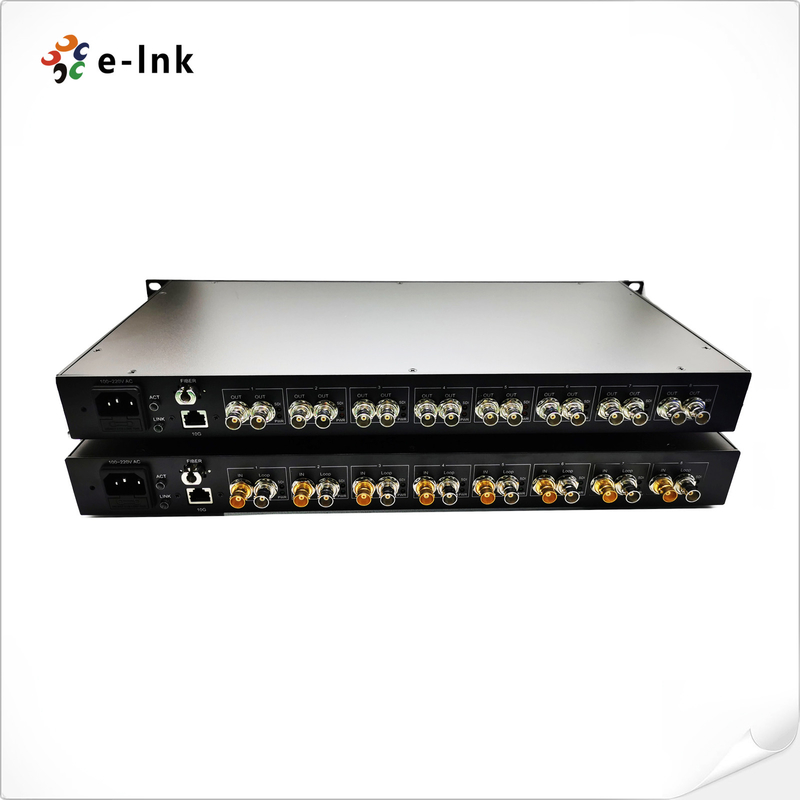

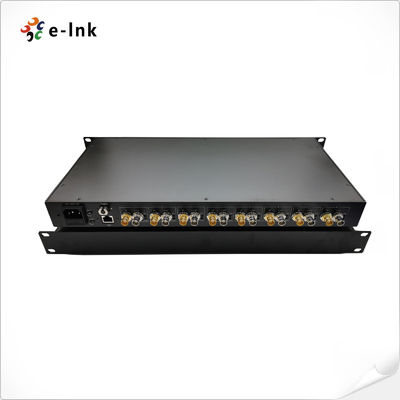

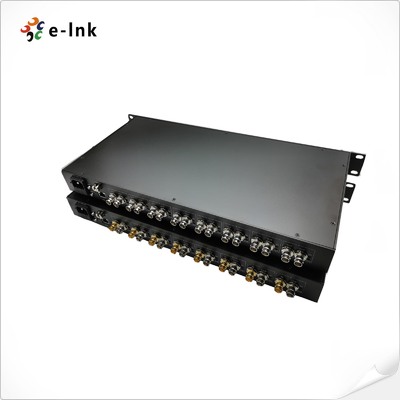

8Ch 3G-SDI + 1Ch 10G 이더넷 오버 파이버 확장기
SDI 섬유 확장r장점
8Ch 3G-SDI/ASI 비디오, 임베디드 오디오와 10G 이더넷
HD-SDI, SD-SDI, DVB-AST와 호환
대역폭 범위 19.4Mb/s에서 2.97Gb/s
SMPTE 424M (2.97Gb/s) 클럭 복구
3G-SDI, HD-SDI, SD-SDI, ASI에서 작동하는 SMPTE 424M, SMPTE 292M 및 SMPTE 259M, SMPTE 297M와 같은 디지털 비디오 전송을위한 모든 인기있는 표준을 지원합니다.
CWDM 시스템, 각 경로에 대한 SFP 모듈
- 검출된 데이터 속도에 따라 자동 케이블 평형을 지원합니다
LED 상태 표시기가 중요한 매개 변수를 모니터링합니다
SDI 섬유 확장기 기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 20km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 비디오 입력 | TX에서 루프 아웃과 8 채널 |
| 비디오 출력 | RX에서 루프 아웃과 함께 8 채널 |
| 이더넷 | |
| 표준 |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10Gbps 이더넷 IEEE 802.3x 풀 듀플렉스 흐름 제어 |
| 인터페이스 | 1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
| 작동 모드 | 기본 자동 협상 |
| 전기 | |
| 전력 입력 | 100VAC ~ 220VAC |
| 전력 소비 | <12W |
| LED 표시기 | |
| PWR | 전원 공급 |
| SDI 1~8 | 3G-SDI 신호 |
| ACT | RJ45 이더넷 신호 |
| 링크 | 링크 상태 |
| 기계식 | |
| 크기 (LxWxH) | 483 x 270 x 45mm (19인치 1U) |
| 무게 | 8kg/쌍 |
| 껍질 | 금속 케이스 |
| 장착 옵션 | 랙 마운트 |
산업용 이더넷 미디어 변환기전반적인 설명

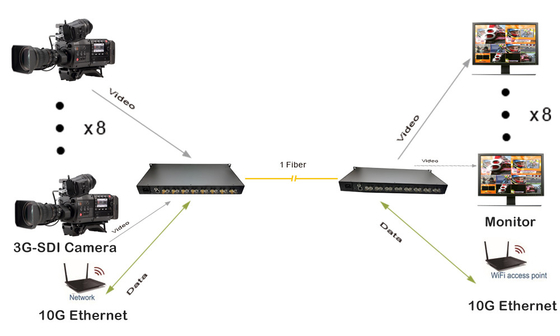

E-링크 LNK-3G8V10GE 3G-SDI 및 이더넷 광섬유 확장기는 단일 모드 광 케이블을 통해 10G 이더넷 IP 채널과 하나의 3G-SDI 채널의 전송을 제공합니다.이 SDI와 IP에서 광섬유 변환기는 높은 광학 성능과 뛰어난 HD 비디오 처리를 실시간으로 가능하게합니다.IP 인터페이스는 모든 현대 고급 네트워크 시스템과의 확장성과 호환성을 크게 증가시킬 수 있습니다.
광적 신호는 전자기 소음에 영향을 받지 않기 때문에 LNK-3G8V10GE는 시스템을 더욱 안정적이고 안전하게 만듭니다.그것은 HD 감시 시스템 또는 라이브 방송 응용 프로그램에 대한 좋은 솔루션입니다모든 것을 고려하면LNK-3G8V10GE는 기존의 코엑스 CCTV 또는 방송 시스템의 한계를 완전히 새로운 수준으로 끌어올리고 전송 거리를 최대 20km (40/60/80km 선택) 까지 확장 할 수 있습니다..
주문 정보
| 모델 | 설명 |
| LNK-3G8V10GE | 8Ch 3G-SDI 섬유 변환기 10G 이더넷 및 루프 아웃, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
