제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 전송거리: | 20 킬로미터 |
|---|---|---|---|
| 파장: | 1310nm/1550nm | 작동 온도: | -20C~+70C |
| 크기: | 19인치 2U 랙 | 무게: | 11.5KG/쌍 |
| 강조하다: | 6Ch 3G-SDI 광섬유 확장기,2Ch 3G-SDI 광섬유 확장기,8Ch 3G-SDI 광섬유 확장기 |
||

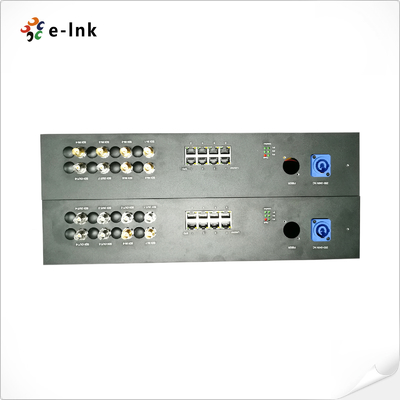

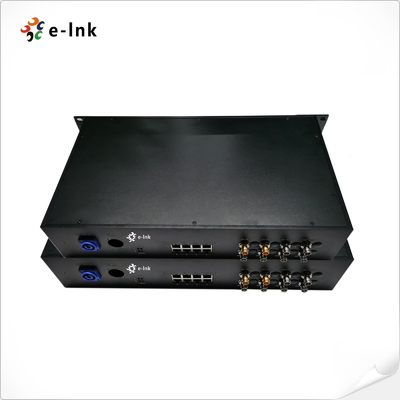

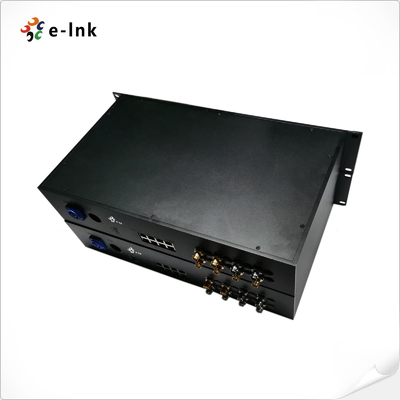

8Ch 기가브it PoE + 6Ch 전향 3G-SDI + 2Ch 후향 3G-SDI 광섬유 확장기
SDI 섬유 확장r장점
8Ch 기가비트 PoE + 6Ch 전방 3G-SDI + 2Ch 후방 3G-SDI
3G-SDI, HD-SDI, SD-SDI, DVB-AST와 호환
대역폭 범위 19.4Mb/s에서 2.97Gb/s
SMPTE 424M (2.97Gb/s) 클럭 복구
3G-SDI, HD-SDI, SD-SDI, ASI에서 작동하는 SMPTE 424M, SMPTE 292M 및 SMPTE 259M, SMPTE 297M와 같은 디지털 비디오 전송을위한 모든 인기있는 표준을 지원합니다.
CWDM 시스템, 각 경로에 대한 SFP 모듈
- 검출된 데이터 속도에 따라 자동 케이블 평형을 지원합니다
LED 상태 표시기가 중요한 매개 변수를 모니터링
SDI 섬유 확장기 기술 지표
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 비디오 입력 | 6 채널 3G-SDI |
| 비디오 출력 | 2 채널 3G-SDI |
| 이더넷 | |
| 표준 | IEEE802.3 10Base-T |
| 이더넷 전원 | IEEE 802.3af: PoE 48V DC, 최대 15.4 와트, 350mA |
| 날짜율 | 10/100/1000Mpbs |
| 커넥터 | 8 x RJ45 |
| 최대 포트당 전력 | RJ45 포트 1 ~ 포트 8 (포트당 최대 30W) |
| 전기 | |
| 전력 입력 | 200VAC ~ 240VAC |
| 전력 소비 | <15W |
| LED 표시기 | |
| PWR | 전원 공급 |
| SDI 1~8 | 3G-SDI 신호 |
| ACT | RJ45 이더넷 신호 |
| 링크 | 링크 상태 |
| 기계식 | |
| 껍질 | 금속 케이스 |
| 장착 옵션 | 랙 마운트 |
산업용 이더넷 미디어 변환기전반적인 설명
LNK-3GSDI-6FV2BV8GP는 단일 광섬유 전송을 통해 8Ch 기가비트 PoE + 6Ch 포워드 3G-SDI + 2Ch 백워드 3G-SDI를 지원합니다. 완전히 압축되지 않은 SDI (270Mbps) 의 디지털 전송을 제공합니다.HD-SDI (1).485Gbps), 3G-SDI ((2.97Gbps) 를 통해 단일 섬유를 통해 방송 품질. 8 POE 포트는 10/100/1000M 이더넷으로 802.3af / 802.3at 표준을 충족합니다. 네트워크는 원활한 연결을 제공합니다.그리고 PoE 전원 포트는 자동으로 감지하고 IEEE802를 준수하는 전원 장치에 전원을 공급할 수 있습니다..3af / IEEE802.3at 표준. 비 POE 장치는 지능적으로 전원을 감지하지 않고 데이터를 전송합니다.
광적 신호는 전자기 소음에 영향을 받지 않기 때문에 LNK-3GSDI-6FV2BV8GP는 시스템을 더욱 안정적이고 안전하게 만듭니다.그것은 HD 감시 시스템 또는 라이브 방송 응용 프로그램에 대한 좋은 솔루션입니다모든 것을 고려할 때, LNK-3GSDI-6FV2BV8GP는 기존의 코엑스 CCTV 또는 방송 시스템의 한계를 완전히 새로운 수준으로 끌어올리고 전송 거리를 최대 20km까지 확장 할 수 있습니다.
주문 정보
| 모델 | 설명 |
| LNK-3GSDI-6FV2BV8GP | 8Ch 기가비트 PoE + 6Ch 전향 3G-SDI + 2Ch 후향 3G-SDI 광섬유 확장기, 단일 모드, 싱글 파이버, 20KM, 19 ′′ 2U 랙 마운트 |
