제품 상세 정보:
결제 및 배송 조건:
|
| 부문 번호: | LNK-CWDM-SFP3G-XX60 | 폼 팩터: | 화면 SFP 송수신기 |
|---|---|---|---|
| 자료 비율: | 3 Gb / Ｓ | 파장: | 1270~1610nm |
| 맥스. 거리: | 60 킬로미터 | 작동 온도: | 70' Ｃ에 대한 0' Ｃ (158' Ｆ에 대한 32' Ｆ) |

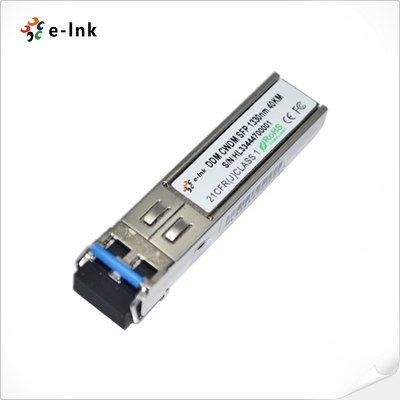

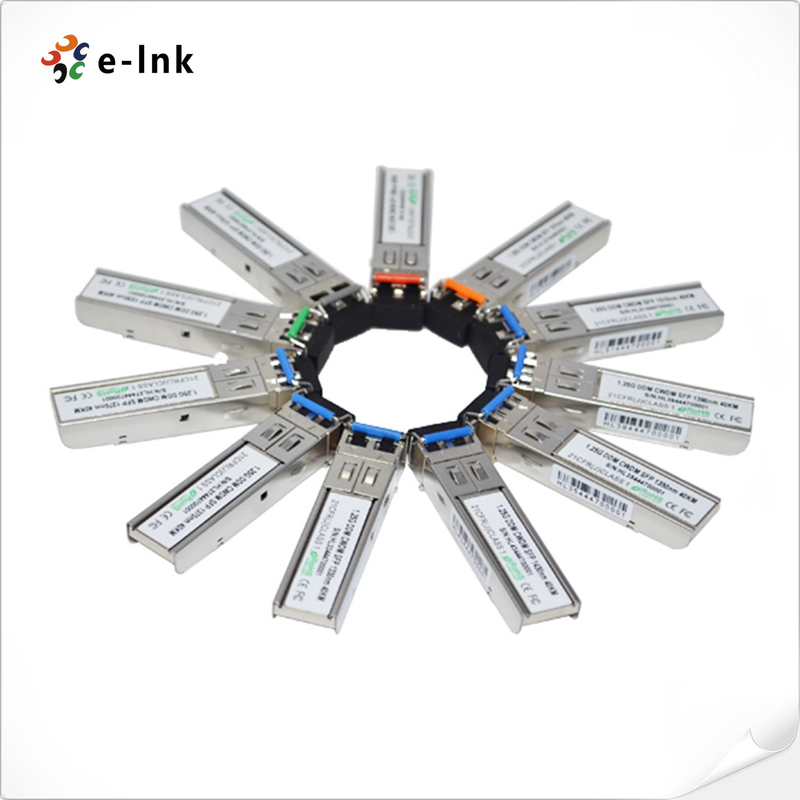

3G-SDI CWDM 1270~1610nm 60km 디지털 비디오 SFP 광 수신기 (MSA)
SDI 비디오 SFP 모듈 장점
SMPTE 297-2006 호환성 기능
50 Mbps에서 2.97 Gbps로 속도
3G-SDI에서 최대 60km까지의 거리
SD-SDI, HD-SDI 및 3G-SDI를 위한 비디오 병리학적 패턴 지원
18 파장 CWDM DFB 송신기
√ 핫 플러그 가블 SFP 발자국
SFP MSA를 준수합니다.
I2C 인터페이스를 통해 사용할 수 있는 디지털 진단 기능
1번 +3.3V 전원 공급
낮은 전력 소모
∙ ohs를 준수하고 납 없는
SDI 비디오 SFP 모듈 기술 지표
| 표준: | INF-8074i SFP (작은 형태 인자 플러그 가블) 수신기 |
| SFF-8472 송신기 진단 모니터링 인터페이스 | |
| SMPTE 259M-2008 SDTV 디지털 신호/데이터 일련 디지털 인터페이스 (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps 신호/데이터 일련 인터페이스 (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps 시리즈 디지털 인터페이스 | |
| SMPTE 424M-2006 3Gbps 신호/데이터 일련 인터페이스 (3G-SDI) | |
| 파장 | 1270~1610nm |
| 섬유 종류 | SMF |
| 최대 거리 | 60km |
| 광학적 부품 | DFB/APD |
| 송신기 전력 | -2 ~ 4 dBm |
| 멸종 비율 | > 5 dB |
| 수신기 감수성 | < -28 dBm |
| 수신기 과부하 | > 10dBm |
| 커넥터 | 듀플렉스 LC |
| 디지털 진단 모니터링 (DDM) | 기본 지원 |
| 무게 | 00.025kg |
| 작동 온도 | 0°C ~ 70°C (32°F ~ 158°F) |
| 저장 온도 | -40°C ~ 85°C (-40°F ~ 185°F) |
| 적용 | SMPTE 424M (2.97Gb/s) |
| SMPTE 292M (1.485Gb/s) | |
| SMPTE 259M (270/360Mb/s) | |
| 3G-SDI/HD-SDI/SD-SDI 섬유 변환기 | |
| 고밀도 디지털 비디오 라우터 및 스위치 | |
| 방송 카메라, HD 카메라 또는 모니터 시스템 | |
| MTBF | > 200만 시간 |
산업용 이더넷 미디어 변환기전반적인 설명
E-링크 LNK-CWDM-SFP3G-XX60는 단일 모드 섬유 (SMF) 를 통해 장거리 비디오 전송 애플리케이션을 위한 고성능, 비용 효율적인 3G-SDI CWDM 광 수신기 모듈이다.50Mbps에서 2Mbps까지 데이터 속도를 제공합니다..97Gbps이며 SMPTE 259M, SMPTE 344M, SMPTE 292M 및 SMPTE 424M 시리즈 비율에 대한 SDI 병리 패턴의 존재에서 강력한 성능을 위해 특별히 설계되었습니다.3Gbps의 병리적인 신호에서 단일 모드 섬유로 최대 전송 거리는 60km를 제공합니다.그것은 1270nm에서 1610nm 파장까지 모든 18 CWDM 채널에 사용할 수 있습니다.이것은 고객이 새로운 광섬유 스트랜드를 추가하지 않고 기존 비디오 광학 인프라의 대역폭을 증가시키는 데 도움이됩니다.. LNK-CWDM-SFP3G-XX60는 MSA를 준수합니다.
이 3G SDI CWDM 비디오 SFP 모듈은 FDA/CDRH 및 IEC-60825 표준에 따라 I 클래스 레이저 제품입니다.
주문 정보
| 모델 | 설명 |
| LNK-CWDM-SFP3G-2760 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1270nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-2960 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1290nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3160 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1310nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3360 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1330nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3560 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1350nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3760 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1370nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3960 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1390nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4160 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1410nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4360 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1430nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4560 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1450nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4760 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1470nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4960 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1490nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5160 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1510nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5360 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1530nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5560 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1550nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5760 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1570nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5960 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1590nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-6160 | 3Gb/s SDI CWDM SFP 비디오 광 수신기, 1610nm, 60km, LC, DDMI, MSA |
