제품 상세 정보:
결제 및 배송 조건:
|
| 결의: | 10개 비트 | 신호 수준: | <380mVp-p |
|---|---|---|---|
| 표준 SM 파장: | 1310nm, 1550nm | CWDM 사고 방식: | 1270~1610nm, ITU-T에 따른 20nm 그리드 |
| 차원 (LxWxH): | 58 Ｘ 21 Ｘ 20 밀리미터 | 작동 온도: | 70' Ｃ에 대한 0' Ｃ (158' Ｆ에 대한 32' Ｆ) |

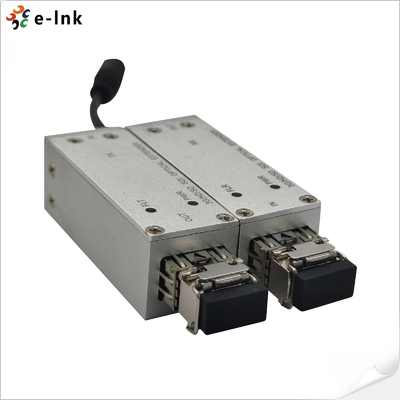

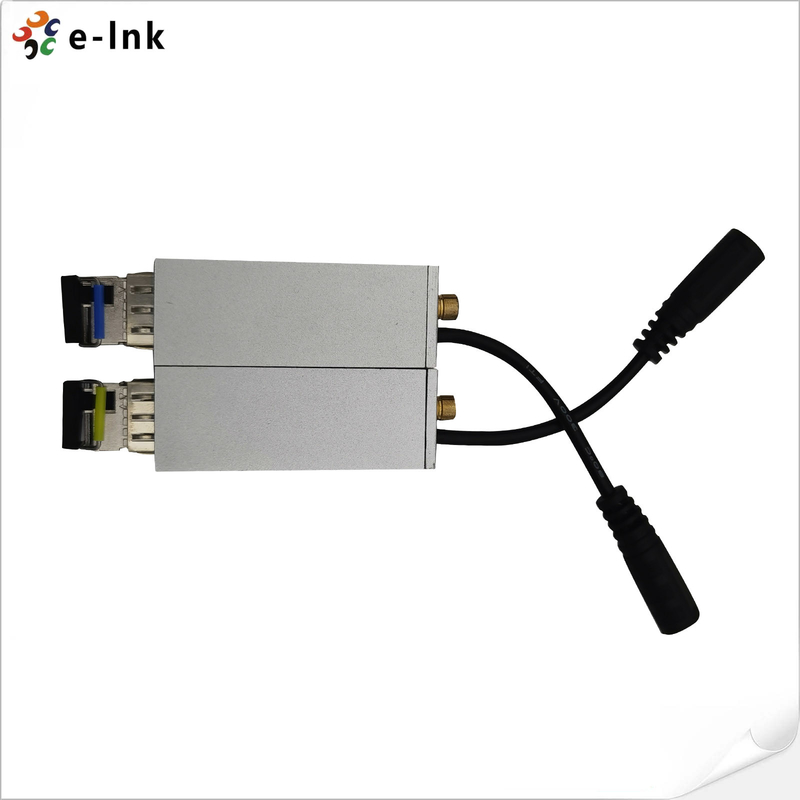

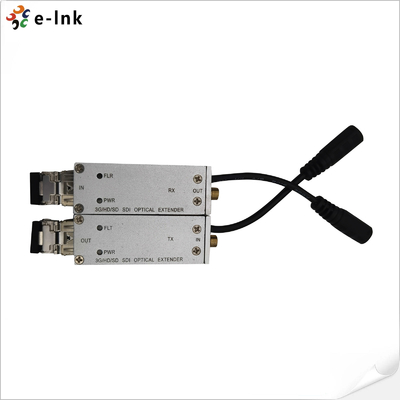

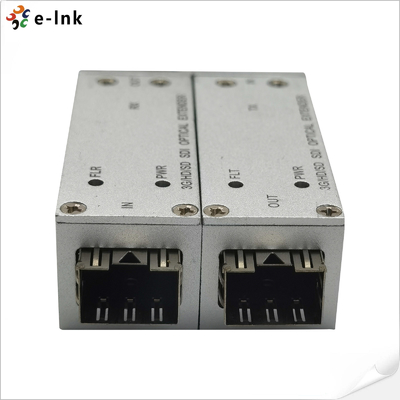

SMB 3G/HD/SD-SDI 광학 마이크로 확장기
SDI 비디오 SFP 모듈 장점
3G-SDI/HD-SDI/SD-SDI 신호 자동 인식, 수동 선택이 필요하지 않습니다.
120km까지의 전송 거리
CWDM 기술로 하나의 섬유로 최대 16개의 채널을 전송할 수 있습니다.
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N에 적합합니다.
DVB-ASI (EN50083-9) 에 적합합니다
LED 상태의 편리한 지시. 섬유 연결 표시기, 전력.
PCB 보드는 환경 친화적입니다 (Pb가 없습니다)
안정적이고 신뢰할 수 있는 신호 전송을 보장하기 위해 다층 설계의 PCB 보드
SDI 비디오 SFP 모듈 기술 지표
| SDI 입력 | |
| 비디오 표준 | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| 신호 표준 | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| 임페던스 | 75Ω |
| 커넥터 | 중소기업 |
| SDI 출력 | |
| 신호 수준 | 800mVp-p±10% |
| 상승/하락 시간 | < 0.8ns |
| HD-SDI Jitter | <0.2UI ((134ps) @ 100kHz, <1.0UI ((673ps) @ 10Hz |
| SDI 지터 | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| 임페던스 | 75Ω |
| 커넥터 | 중소기업 |
| 광적 인터페이스 | |
| SFP | 심플렉스 LC, 3,125Gbps. ≤120km 전송 거리 |
| 표준 SM 파장 | 1310nm, 1550nm |
| CWDM 파장 | ITU-T에 따라 1270~1610nm, 20nm 그리드 |
| 온도 범위 | 0~70 ̊C |
| 전기 | |
| 힘 | 5VDC, 1A |
| 소비량 | <5W |
| LED 표시기 | |
| FLT | 섬유 연결 상태 (전달기) |
| FLR | 광선 연결 상태 ( 수신기) |
| PWR | 전력 상태 |
| 기계식 | |
| 크기 (LxWxH) | 58 x 21 x 20mm |
| 무게 | 100g/쌍 |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 데스크톱 |
산업용 이더넷 미디어 변환기전반적인 설명
LNK-M3G-SMB1V-20 시리즈 3G-SDI/HD-SDI/SD-SDI 마이크로 확장자 광섬유 전송 시스템SD-SDI 고화질 디지털 비디오 또는 SMPTE424M를 지원하는 단일 모드 또는 멀티모드 섬유를 통해 하나의 DVB-ASI 스트림, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) 표준. 첨단 디지털 광섬유 전송 기술로 조정이 필요하지 않으며 설정 및 조작이 간단합니다.SDI 마이크로 확장기 시리즈는 낮은 전력 소모와 함께 5V 전원 공급을 사용합니다.
주문 정보
| 모델 | 설명 |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI 광학 마이크로 확장기, 1310/1550nm, 심플렉스 LC, 단일 모드, 송신기와 수신기를 포함한 20KM, 쌍으로 사용 |
