제품 상세 정보:
결제 및 배송 조건:
|
| 비디오 표준: | HDMI1.4B 3D ; HDCP1.4 | 최대 데이터 속도: | 6.75Gbps |
|---|---|---|---|
| 커넥터: | 여성 HDMI 유형 A | 임피던스: | 100Ω |
| 인터페이스: | SFP 모델 - LC 커넥터 | 섬유 유형: | 단일 모드 |
| 파장: | 850nm/1310nm/1550nm | 보증: | 1 년 |
| 강조하다: | 단일 모드 HDMI 양방향 오디오 연장기,RS232 HDMI 양방향 오디오 연장기 |
||

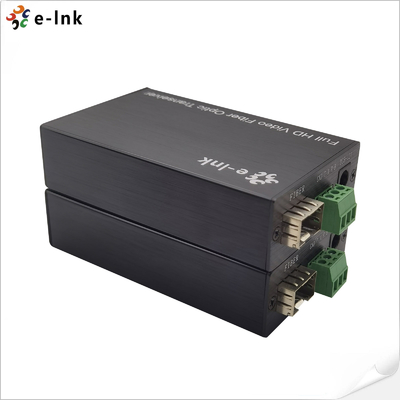

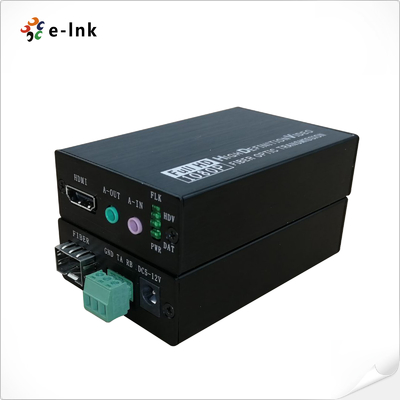

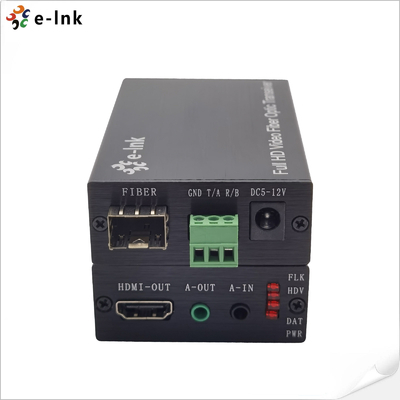

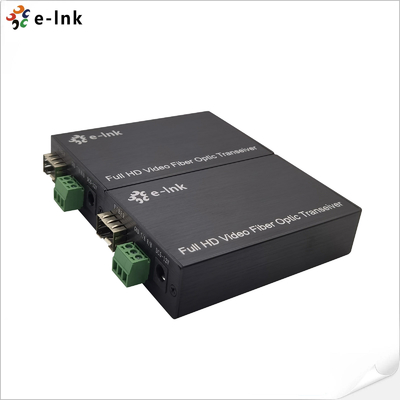

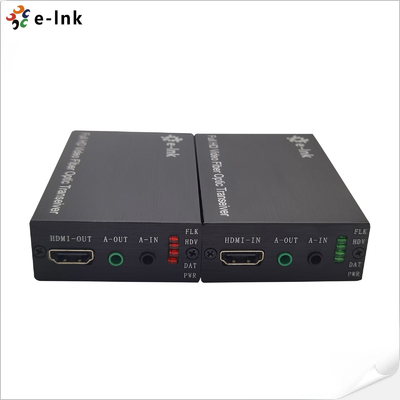

양방향 오디오 RS232 제어 플러그 앤 플레이를 갖춘 20km 광섬유 HDMI 연장기
개요
LNK-HF100DA 시리즈는 고성능 광섬유 HDMI 연장기입니다.
전문적인 장거리 신호 전송을 위해 설계되었습니다. 이 소형 장치는
압축되지 않은 HDMI 비디오, 양방향 스테레오 오디오 및
RS232 직렬 데이터를 단일 광섬유 케이블을 통해 원활하게 전송하여 뛰어난 신호
무결성을 장거리에서도 보장합니다. HDMI 1.4b, 3D 및 HDCP를 완벽하게 준수합니다.
1.4 표준으로 최대 1920*1200@60Hz의 선명한 해상도를 지원합니다. 덕분에
견고한 구조와 고급 신호 처리 기능을 갖춘 이 연장기는
안정적이고 안전하며 고품질의 성능을 제공하여
보안 감시, 지휘 및 통제실,
디지털 사이니지 및 방송 환경에서 까다로운 응용 분야에 이상적인 솔루션입니다.
특징
장거리 다중 신호 전송: 압축되지 않은 HDMI 전송 가능,
양방향 스테레오 오디오 및 RS232 제어 신호를 단일 광섬유 케이블을 통해 최대
20km까지 전송하여 완벽한 신호 무결성을 보장합니다.
고해상도 비디오 지원: 최대
1920x1200@60Hz 해상도 지원으로 프리미엄 비디오 품질 제공, 특수 호환성 포함
1600x1200@60Hz, 표준 및 전문 디스플레이 모두에 이상적입니다.
양방향 오디오 채널: 외부 스테레오 오디오의 동시 전송 및 수신을 가능하게 하여
회의 시스템 및 방송 오디오와 같은 응용 분야에서 대화형 통신을 용이하게 합니다.
광범위한 표준 준수
: 엄격한 HDMI 1.4b 3D 및 HDCP 1.2프로토콜을 준수하여 광범위한
소스 및 디스플레이 장비와의 원활한 통합 및 콘텐츠 보호를 보장합니다.
고급 EDID 관리
: 디스플레이 데이터를 자동으로읽고 관리하는 정교한 EDID 지원 기능을 통해 올바른 소스 출력 해상도를 보장하고
설정 복잡성을 줄입니다.
뛰어난 신호 무결성
: 비디오 신호를 지속적으로최적화하는 자동 조정 시스템을 통합하여 매우 부드럽고 선명하며
안정적인 이미지 품질을 제공합니다.
강력한 하드웨어 보호
: 주요 인터페이스에 내장된 ESD 보호 기능은정전기 방전으로부터 장치를 보호하여 다양한 환경에서 장치 내구성과 안정성을 크게 향상시킵니다.
간편한 설치
: 진정한 플러그 앤 플레이 작동을 위해 설계되어 드라이버나 복잡한 구성 없이 즉시
배포할 수 있어 시간과설치 비용을 절감합니다.
기술 지표
매개변수
설명
| 비디오 | 1Ch HDMI + 1Ch 양방향 스테레오 오디오 + 1Ch RS232 over Fiber Optic Extender, LC(SFP), 멀티 모드 광섬유, 500m, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 | |
|
HDMI1.4B 3D; HDCP1.4
|
최대 픽셀 클럭 | 165MHz |
| 최대 데이터 속도 | 6.75Gbps | |
| 호환 | 1080P@50/59.95/60Hz,( 최대 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, | |
| 1080i@50/59.94/60/Hz, |
720P@23.98/24/29.97/30Hz 720P@50/59.94/60Hz특수 지원 1600*1200 @60HZ 암 HDMI 타입 A |
|
| 임피던스 | 100Ω | |
| HDMI 케이블 범위 | <5미터 (최대 1920*1200@60Hz 해상도) | |
| 오디오 | 인터페이스 | |
| 3.5MM 외부 스테레오 오디오 | 광섬유 유형 | 1Ch 입력 + 1Ch 출력 |
| 수신기 | 인터페이스 | |
| RS232 | 인터페이스 | |
| 3핀 단자대 | 광섬유 유형 | ≤115200bps |
| 광섬유 | 인터페이스 | |
| SFP 모델 – LC 커넥터 | 광섬유 유형 | 단일 모드 |
| 파장 | 850nm/1310nm/1550nm | |
| 인터페이스 대역폭 | 3Gbps | |
| 전송 거리 | 1920*1200@60Hz 전송 | |
| 멀티 모드 광섬유: |
<500M 단일 모드 광섬유: 20km기타 지표 전원 공급 장치 |
|
| 전원 어댑터: DC 5~12V | 전력 소비 | 최대 4W |
| 온도 | 작동: -20℃ ~ +70℃ | |
| 습도 | 작동: 5% ~ 90% | |
| 크기 (LxWxH) | 92 x 57 x 23 (mm) | |
| 주문 정보 | 모델 | |
설명
| LNK-HF100DA | 1Ch HDMI + 1Ch 양방향 스테레오 오디오 + 1Ch RS232 over Fiber Optic Extender, LC(SFP), 멀티 모드 광섬유, 500m, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch 양방향 스테레오 오디오 + 1Ch RS232 over Fiber Optic Extender, LC(SFP), 단일 모드 광섬유, 20km, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
| 응용 분야 | 이 전문 등급 광섬유 연장기는 환경을 위해 설계되었습니다. |
고화질 비디오, 대화형
오디오 및 직렬 제어 신호의 안정적인 장거리 전송이 필요합니다. 특정 인터페이스 구성은 다음과 같은 경우에 이상적입니다.
산업 제어 시스템
: 제어 워크스테이션 인터페이스를 원격 PLC 및 HMI로 광섬유를 통해 확장하여 중앙 집중식 모니터링 및 작동을 가능하게 합니다.
RS232를 사용하여 장치를 제어하고 양방향 오디오를 사용하여 인터콤을 사용할 수 있습니다.방송 및 라이브 프로덕션
: 카메라 피드(HDMI)의 안정적인 전송을 용이하게 하고, 무대/현장과
프로덕션 제어실 간의 양방향 오디오 통신을 지원하며, PTZ 카메라를 위한 직렬 제어를 지원합니다.
보안 및 감시 센터: 원격 보안 설정에서 신호를 통합하여 카메라에서 HD 비디오, 영역에서 오디오를 전송할 수 있습니다.
마이크 및 PTZ 제어를 위한 RS232를 중앙 모니터링 스테이션으로 다시 전송합니다.
디지털 사이니지 및 기업 AV 네트워크
: 대규모 캠퍼스 또는 건물 전체의 디스플레이에 콘텐츠 배포를 관리하고, 디스플레이 전원관리/전원 켜기/끄기를 위해 RS232를 사용하고 동기화된 사운드를 위해 양방향 오디오를 사용합니다.
의료 영상 및 진단 보기
: 차폐된 방의 진단 장비에서 원격 진단으로 의료
영상 데이터를 깨끗하게 전송하여 신호 충실도와 규정 준수를 유지합니다.원격 학습 및 회의 시스템
: 프레젠테이션 비디오(HDMI)를 확장하고
본관과 원격
오버플로우 룸 또는 녹음 스튜디오 간의 Q&A 세션을 위한 양방향 오디오를 지원합니다.
