E 연결 중국 기술 Co., 주식 회사.
직업적인 섬유 광 통신 및 CCTV 안전 전송 제품 제조자
|
제품 상세 정보:
결제 및 배송 조건:
|
| 처리 유형: | 기억 전달 | 직렬 인터페이스: | 산업용 단말기 |
|---|---|---|---|
| 입력 전원: | 4 핀 단자 블록인 12~48VDC | 크기: | 95 Ｘ 70 Ｘ 30 밀리미터 |
| 무게: | 0.25 킬로그램 | 케이스: | 알루미늄 케이스 |
| 설치 옵션: | DIN-레일 /는 벽에 장착합니다 | 규제 승인: | ISO9001, CE, FCC, ROHS |
| 강조하다: | RS232 SFP 이더넷 미디어 컨버터,마이크로 산업용 SFP 이더넷 미디어 컨버터 |
||
전반적인 설명
특징
기술 지표
| 이더넷 | |
| 표준: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az 에너지 효율 이더넷 (EEE) | |
| 처리 유형: | 저장 및 전달 |
| 전향 필터 속도: | 14,880pps (10Mbps) |
| 148800pps (100Mbps) | |
| 패킷 버퍼 메모리: | 1 Mbit |
| 최대 패킷 길이는: | 9K 바이트 |
| 주소 테이블 크기 | 2K MAC 주소 |

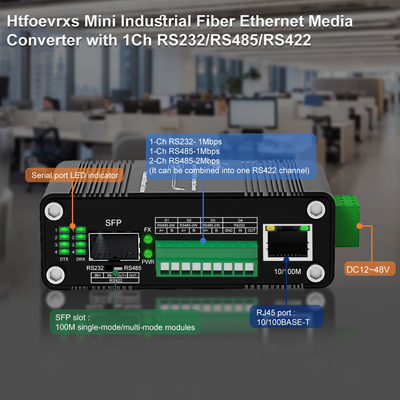

| 인터페이스 | |
| 이더넷 포트: | 1 x RJ45 |
| 광 포트: | 1 x SFP 100Base-FX |
| 일련 포트 | 1 x RS232/RS485/RS422 산업 터미널 |
| RS232/RS485/RS422 | |
| 일련 인터페이스 | 산업 터미널 |
| 신호 포트 |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H는 1Ch 고속 RS422로 그룹화 될 수 있습니다. |
| 보드율 | RS485/RS422/RS232:4800-460800 |
| 표준 | EIA/TIA RS232/485/422 |
| 일련 거리 | RS232: 15미터, RS485/422: 1000미터 |
| 비율 | 최대 2Mbps |
| RS-232 | TXD, RXD, GND - 양방향 |
| RS-485 | D+, D-, GND - 양방향 |
| 정적 보호 | 15KV 전기 정적 충전 (ESD) 보호 |
| 전압 보호 | 1500W/초 전압 보호 |
| 전기 및 기계 | |

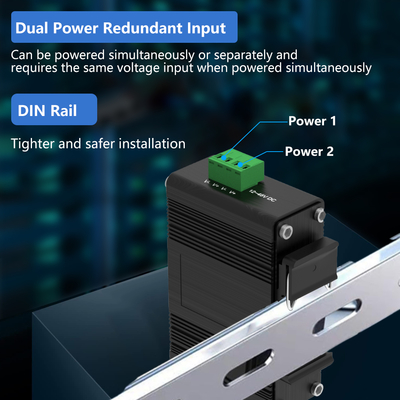

| 입력 전력: | 12~48VDC, 4핀 단말기 블록 |
| 전력 소비: | 3W 맥스 |
| 크기 (WxDxH): | 95 x 70 x 30mm |
| 무게: | 0.25kg |
| 케이스: | 알루미늄 케이스 |
| 장착 옵션: | DIN-Rail / 벽에 장착 |
| LED 표시기 | |
| PWR: | 전력 상태 |
| FX: | 데이터 링크 상태 |
| 10/100M: | 이더넷 상태 |
| DTX 1 2 3 4 | 일련 데이터 상태 |
| DRX 1 2 3 4 | 일련 데이터 상태 |
| 환경 | |
| 작동 온도: | -40°C ~ 75°C (-40°F ~ 167°F) |
| 저장 온도: | -40°C ~ 85°C (-40°F ~ 185°F) |
| 상대 습도: | 5%~95% 비연결성 |
| MTBF | > 200만 시간 |
| 규제 승인 | |
| ISO9001, CE, FCC, RoHS | |
|
EMI: EN55022:2010+AC: 2011, A급 EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2:2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (올림) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8:2009 (PFMF) |
|
주문 정보
| 모델 | 설명 |
| LNK-IMCRS1100-SFP | 미니 산업용 10/100Base-T에서 100Base-X SFP 유선 이더넷 미디어 변환기 1Ch RS232/RS485/RS422 |
| SFP 옵션 | SFP 옵션. SFP 옵션 페이지 (산업 SFP) 에서 SFP 옵션을 선택하십시오. |
| SFP 모듈은 별도로 구매해야 합니다. | |
| 장착 옵션 | 기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함됩니다. |
| 전원 옵션 | 24W/1A 24VDC 전원 공급. 터미널 블록에 대한 오픈 와이어 |
| 전원 공급은 별도로 구입해야 합니다. |

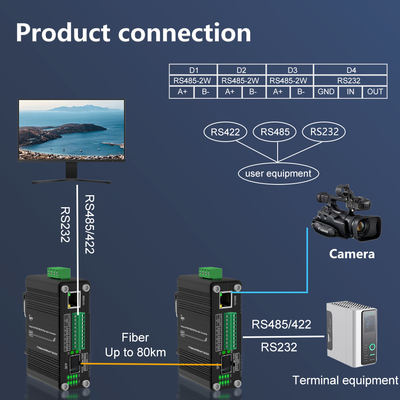

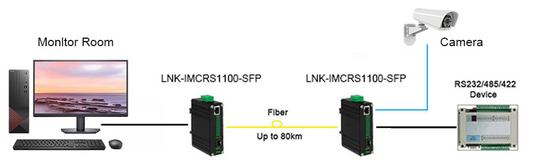

적용
