제품 상세 정보:
결제 및 배송 조건:
|
| 섬유 커넥터: | SFP, FC, SC 또는 거리 | 전원 공급 장치: | DC 12-48V |
|---|---|---|---|
| 발전율: | <6W | 작동 온도: | -40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F) |
| 치수: | 119 (l)*114 (w)*50 (h) mm | 무게: | 0.55KG/개 |
| 강조하다: | 4 to 16CH 광 컨버터,16 채널 RS232 광 컨버터,4 채널 RS232 광 컨버터 |
||

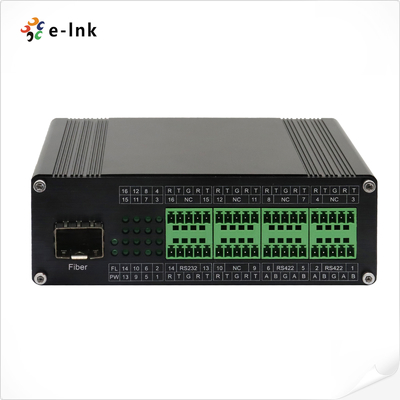

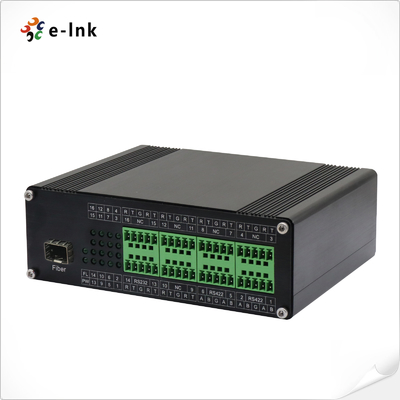

산업용 멀티 채널 RS-232/422/485 시리얼-파이버 컨버터
산업용 멀티 채널 시리얼-파이버 컨버터 개요
The E-link LNK-IRS 시리즈 는 산업 등급 멀티 채널 RS232/RS485/RS422-광섬유 컨버터, 시리얼 통신을 확장하도록 설계되었습니다.최대 2km 멀티 모드 파이버 또는 20km 싱글 모드 파이버를 통해.
이것은 4~16 채널 RS232 또는 RS485를 지원합니다, 그리고 2~8 채널 RS422, 8CH RS232 + 8CH RS485 또는 8CH RS485 + 4CH RS422와 같은 유연한 혼합 신호 구성을 갖추고 있습니다.
DIN 레일 장착 설계를 특징으로 하여 가혹한 산업 환경에서 쉽게 설치할 수 있습니다. 광섬유 전송은 EMI, 접지 루프 및 낙뢰 간섭을 제거하여 높은 데이터 신뢰성, 보안 및 성능을 보장합니다.
산업 자동화, 공정 제어, 무대 조명 및 교통 관리 시스템에 이상적입니다.
산업용 멀티 채널 시리얼-파이버 컨버터 기능
팬리스 및 DIN 레일 디자인:
가혹한 산업 환경에 이상적이며 최소한의 유지 보수로 안정적인 작동을 보장합니다.
내장형 양방향 시리얼 포트:
투명한 데이터 전송 및 자동 적응형 전송 속도(구성 불필요)를 갖춘 통합 RS232/422/485 시리얼 인터페이스(단자대 연결).
멀티 채널 시리얼 지원:
4~16Ch RS232, 4~16Ch RS485 또는 2~8Ch RS422를 포함한 유연한 옵션.
광섬유 연결:
멀티 모드(2km) 및 싱글 모드(20km) 파이버 옵션으로 SFP, FC, SC 또는 ST 인터페이스를 지원합니다.
DMX512 호환:
무대 조명 제어 및 DMX512 통신과 같은 고속 시리얼 애플리케이션에 적합합니다.
광범위한 전압 입력 및 보호:
역 극성 보호 기능이 있는 12~48VDC 입력을 지원합니다.
견고한 IP40 알루미늄 인클로저:
산업 환경에서 내구성과 EMI 차폐 기능을 제공합니다.
확장된 작동 온도:
-40°C ~ 80°C(-40°F ~ 176°F)의 온도에서 안정적으로 작동합니다.
5년 보증:
안심할 수 있도록 장기 보증이 제공됩니다.
산업용 멀티 채널 시리얼-파이버 컨버터 기술 지표
| 광섬유 인터페이스 | |
| 파이버 인터페이스 | SFP, FC, SC 또는 ST |
| 케이블 요구 사항 |
멀티 모드: 50/125um, 62.5/125um |
| 파이버 포트 | 1개의 파이버 포트 |
| 전송 거리 |
멀티 모드: 2km |
| 파장 | 1310nm/1490nm/1550nm |
| RS232 시리얼 인터페이스 | |
| 물리적 인터페이스 | 산업 표준 나사 단자 |
| 데이터 유형 | 최대 16Ch RS232 양방향 |
| RS-232 신호 | TxD, RxD, GND |
| 시리얼 포트 라인 거리(구리) | 15미터 |
| 전송 속도 | 0 ~ 800kbps |
| RS422 시리얼 인터페이스 | |
| 물리적 인터페이스 | 산업 표준 나사 단자 |
| 데이터 유형 | 최대 8Ch RS422 양방향 |
| RS-422 신호 | Tx+, Tx-, Rx+, Rx-, GND |
| 시리얼 포트 라인 거리(구리) | 1000미터 |
| 전송 속도 | 0 ~ 800kbps |
| RS485 시리얼 인터페이스 | |
| 물리적 인터페이스 | 산업 표준 나사 단자 |
| 데이터 유형 | 최대 16Ch RS485 양방향 |
| RS-485 신호 | Data+, Data-, GND |
| 시리얼 포트 라인 거리(구리) | 1000미터 |
| 전송 속도 | 0 ~ 800kbps |
| 전원 요구 사항 | |
| 전원 입력 | 12~48VDC |
| 전력 소비 | <6W |
| 전원 커넥터 | 단자대 |
| 전원 보호 | 역 극성 보호 |
| LED 표시기 | |
| PWR | 전원 공급 장치 |
| FL | 파이버 링크 상태 |
| 데이터 1~16 | 시리얼 데이터 신호 |
| 기계적 | |
| 치수(LxWxH) | 119 x 114 x 50mm |
| 무게 | 0.55KG |
| 케이스 | 알루미늄 케이스 |
| 장착 옵션 | DIN 레일 장착 |
| 환경 | |
| 작동 온도 | -40°C ~ 80°C(-40°F ~ 176°F) |
| 보관 온도 | -40°C ~ 85°C(-40°F ~ 185°F) |
| 작동 습도 | 5%~95%(비응축) |
| MTBF | 216,388시간 |
| 규제 승인 | |
| EMI | FCC Part15, CISPR (EN55022) Class A |
| EMS |
EN61000-4-2 (ESD) Level 4, Criteria B |
| 충격 / 자유 낙하 / 진동 |
충격: MIL-STD-810F Method 516.5 |
| 친환경 | RoHS 준수 |
| 인증: | FCC, CE |
