제품 상세 정보:
결제 및 배송 조건:
|
| 전송거리: | 550m-20Km | 파장: | 1310nm/1550nm |
|---|---|---|---|
| 전력 소비: | <5w> | 차원 (LxWxH): | 73x44x17mm |
| 전력 어뎁터: | DC 5V | 데이터 유형: | 탈리 및 리버스 RS485 |

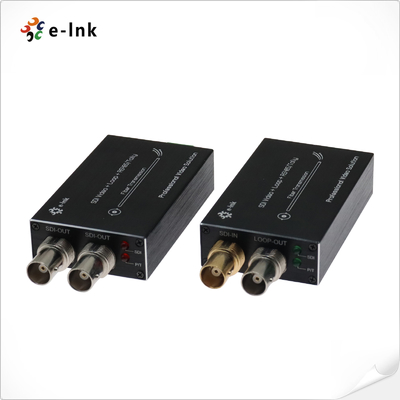

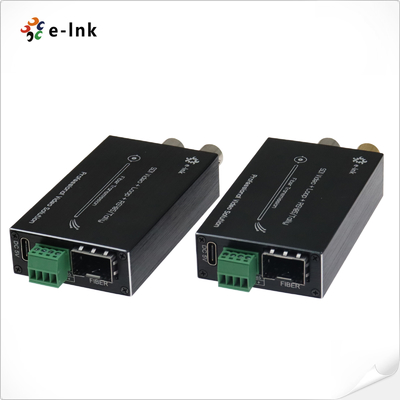

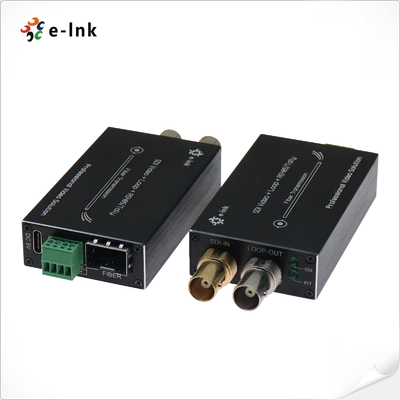

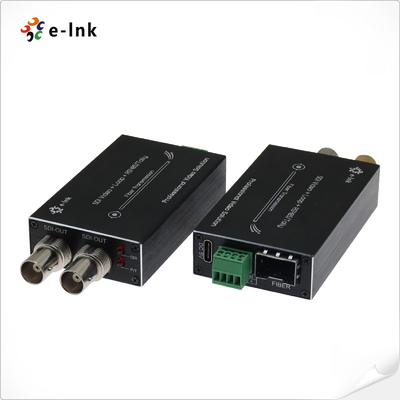

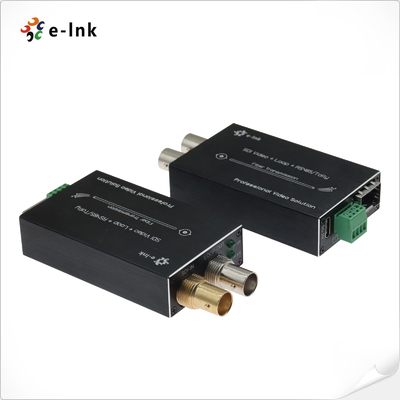

미니형 3G-SDI to 광 컨버터 (탈리 & 리버스 RS485 포함)
개요
미니 3G/HD-SDI 광 컨버터는 1 채널 3G/HD-SDI 비디오(오디오 내장), 탈리 신호 및 리버스 RS485 신호 전송을 광섬유를 통해 지원하며, 3G/HD-SDI 루프를 통해 로컬 모니터링 신호를 출력할 수 있습니다. E-link 3G/HD-SDI 비디오 광 컨버터는 송신기 및 수신기를 포함하며, 1080P 3G/HD-SDI 신호 전송을 지원합니다.
특징
• 각 채널은 8채널 오디오 내장;
• 자동 케이블 이퀄라이제이션, 3.2Gb/s 미만의 모든 속도에 사용 (Belden 1694A);
• 자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
• SDI 카메라 시스템과 직접 호환
• 최대 80km의 장거리 전송 기능
• 핫 스왑 및 핫 플러그;
• 모든 병리적 패턴 처리, 완전 디지털 비압축 방송 레벨 전송;
• 작동 상태를 모니터링하는 LED 상태 표시;
• 초광학 다이내믹 레인지 및 조정 불필요;
• 1470~1610nm CWDM 파장 옵션;
• 산업 수준의 초광범위 온도 범위(-20℃~+70℃), 다양한 환경에 적응 가능;
기술 지표모델모델모델모델
| 광섬유 인터페이스 | |
| 광섬유 인터페이스 | 단일 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임피던스 | 75Ω |
| 비디오 입력/출력 전압 | 일반: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트율 | 최대 3.2Gb/s |
| 차동 이득 (10%~90% APL) | <1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M 3Gb/s 매핑(3G-SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 단자 |
| 데이터 유형 | SMF |
| 주파수/속도 지원 | RS422의 경우 최대 115200bps |
| BER | <10⁻⁹전기적 특성전원 어댑터 |
| DC 5V | |
| 전력 소비 | <5W |
| LED 표시기 | SDI |
| SDI 비디오 | |
| P/T | 전원 공급 장치 |
| 기계적 특성 | 크기 (LxWxH) |
| 73 x 44 x 17 mm (TX) | |
| 73 x 44 x 17 mm (RX) | 185 x 132 x 100 mm (패키지) |
| 75g (RX) | 450g (패키지) |
| 장착 옵션 | 데스크탑 |
| 환경적 특성 | 작동 온도 |
| -20℃~+70℃ | |
| 보관 온도 | -40℃~+80℃ |
| 작동 습도 | 0~95% |
| MTBF | ≥100000 시간 |
| 인터페이스 & LED | 주문 정보 |

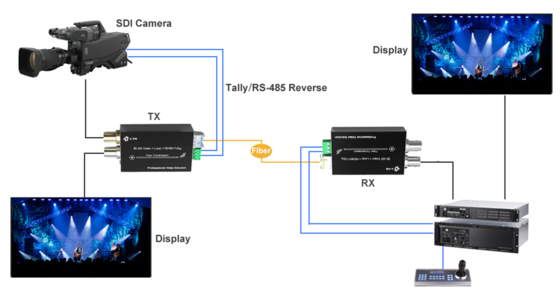

모델모델모델모델모델모델모델모델모델모델모델모델모델모델모델LNK-M3 G -1V-MM미니형3G-SDI to 광 컨버터 (탈리 & 리버스 RS485 포함) 및 루프 아웃, SMF, LC 광 커넥터 500미터, 송신기 및 수신기 포함, 쌍으로 사용LNK-M3G-1V-20 3G-SDI to 광 컨버터 (탈리 & 리버스 RS485 포함) 및 루프 아웃, SMF, LC 광 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용LNK-M3G-1V-40 3G-SDI to 광 컨버터 (탈리 & 리버스 RS485 포함) 및 루프 아웃, SMF, LC 광 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용응용 분야
