제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SDI-광섬유 변환기 | 힘: | 12 VDC |
|---|---|---|---|
| 전력 소비: | 6W(최대) | 차원: | 117 Ｘ 80 Ｘ 24 (밀리미터) |
| 파이버 인터페이스: | 단순한 LC | 작동 온도: | -10C~70C |
기가비트 이더넷 및 2Ch 양방향 RS485를 갖춘 2G-SDI-광섬유 컨버터
개요

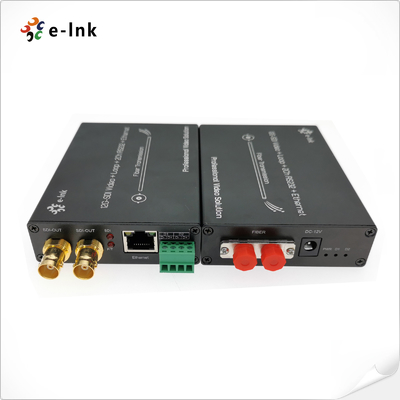

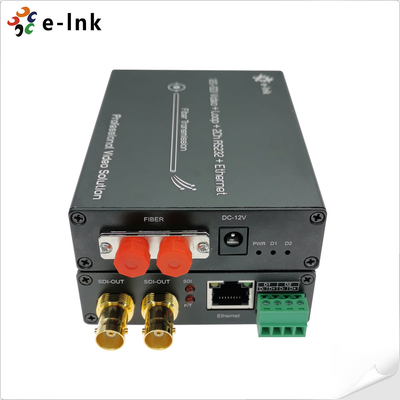

LNK-12GSDI-1V2R1GE 시리즈 12G-SDI 광섬유 컨버터
이 고성능 광섬유 컨버터는 다음을 지원합니다.
- 1 채널 12G-SDI 비디오(내장 오디오 포함)
- 1 채널 기가비트 이더넷
- 2 채널 양방향 RS485 데이터
모든 신호는 단일 광섬유 케이블을 통해 전송되며, 12G 루프 출력을 통해 로컬 모니터링이 가능합니다.
E-link 12G 비디오-광섬유 컨버터 세트는 송신기 1개와 수신기 1개로 구성되며, 다음을 포함한 고해상도 비디오 형식과 호환됩니다.
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
전문 방송, 라이브 프로덕션 및 장거리 고품질 비디오 전송에 이상적입니다.
특징
각 SDI 채널에는 8채널 오디오가 내장되어 있습니다.
통합 리클로커는 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는 SMPTE 속도에 고정됩니다.
1.001 하위 속수 및 270 Mbps로 나누기
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) 및 ST-259(SD)를 지원합니다.
1Ch 10/100/1000M 이더넷을 지원합니다.
광섬유 WDM/CWDM/DWDM 기술;
4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P를 지원합니다.

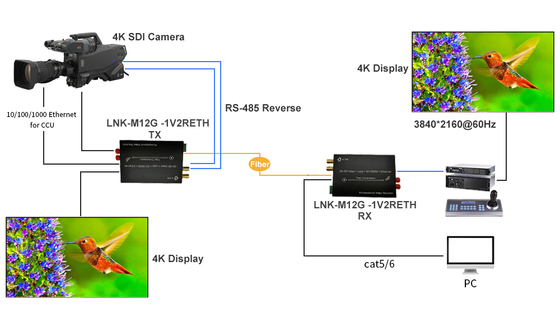

응용 분야
기술 지표
형식
| ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) 및 ST-259(SD)를 지원합니다. | 호환 |
| DVB-ASI 및 AES10(MADI)과 호환됩니다. | 입력 |
| BNC의 1 x 12G-SDI | 출력 |
| 2 x FC 광섬유 | BNC의 1 x 12G-SDI 루프 출력 |
| 지원 해상도 | |
| HDTV 4K*2K, 1080P, 1080I, 720P | 해상도 범위 |
| 3840*2160@60Hz | 입력 케이블 사양 |
| ≤70m@12G SDI Belden 1694A | 출력 케이블 사양 |
| ≤60m@12G SDI Belden 1694A | 이더넷 |
| 10/100/1000Mbps | 데이터 유형 |
| 2Ch 양방향 RS485 | 광 전송 대역폭 |
| 270MHz～12GHz | 전원 |
| 12 VDC | 전력 소비 |
| 6 W (최대) | 크기 (LxWxH) |
| 117 x 80 x 24 (mm) | 작동 온도 |
| -10℃～70℃ | 보관 온도 |
| -40℃～85℃ | 패널 |
RS485 연결
핀
| - | + | RS485 |
| D- | D+ |
