제품 상세 정보:
결제 및 배송 조건:
|
| 입력: | BNC 위의 1 Ｘ 12G SDI | 지원 해상도: | HDTV 4K*2K, 1080P, 1080I, 720P |
|---|---|---|---|
| 해상도 범위: | 3840*2160@60Hz | 데이터 유형: | 뒤로 Rs485 |
| 힘: | 5-15 VDC | 차원 (LxWxH): | 80 Ｘ 40 Ｘ 20 (밀리미터) |
| 작동 온도: | -40C~85C |
전반적인 설명

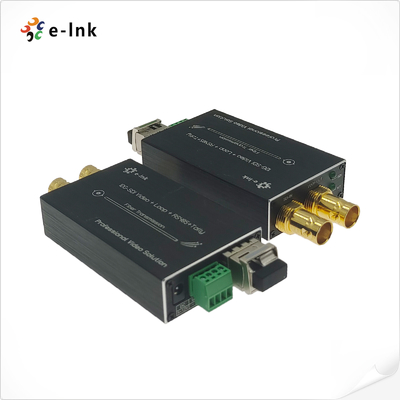

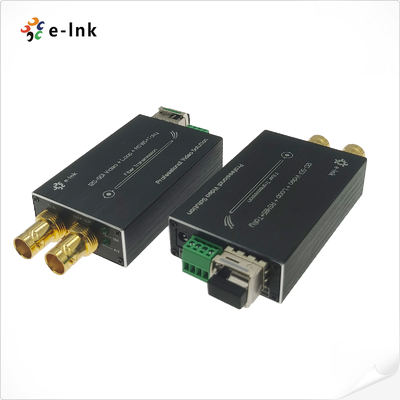

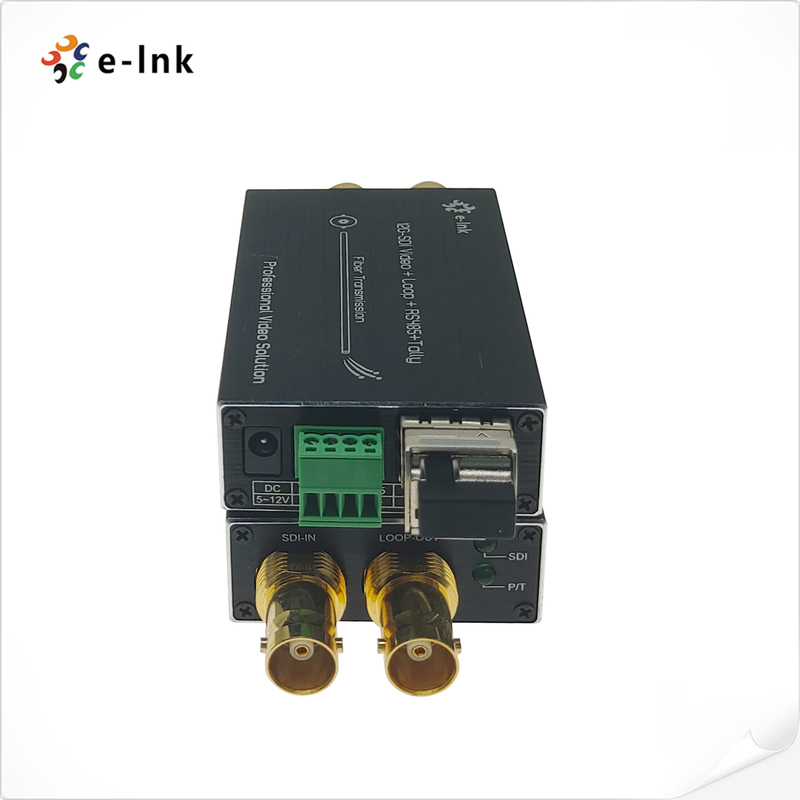

LNK-M12G-1V1T1D 시리즈 미니 12G-SDI 광섬유 변환기
이 컴팩트 섬유 변환기는 다음을 지원합니다.
- 1 채널 12G-SDI 비디오 (임베디드 오디오)
- 1 채널 Tally 신호 (카메라 제어 / 인터컴)
- 1 채널 양방향 RS485 데이터
모든 신호는 단일 광섬유 케이블을 통해 전송되며, 12G 루프를 통해 실시간 모니터링
출력
E-링크 12G 비디오 오버 파이버 컨버터 세트에는 하나의 송신기와 하나의 수신기가 포함되어 있습니다.
고해상도 비디오 형식, 그 중:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
방송, 라이브 제작, 그리고 전문 AV 시스템을 위해 설계된 이 미니 변환기는
신뢰성 있는 장거리 신호 전송, 낮은 지연시간
특징
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다.
12G/6G/3G-SDI 카메라 시스템과 직접 호환된다.
SMPTE에 대한 통합 Reclocker 잠금 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는
-1.001로 나눈 수브레이트와 270 Mbps
광섬유 WDM/CWDM/DWDM 기술
4K*2K ((3840*2160@60Hz),1080P,1080I,720P를 지원합니다.
Tally와 RS485을 뒷받침합니다.
뜨거운 교환 및 뜨거운 플러깅을 지원

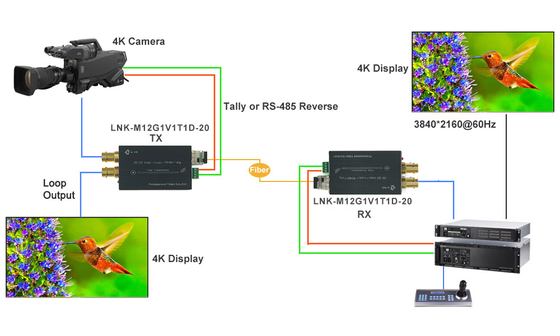

적용
기술 지표
| 형식 | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다. |
| 호환성 | DVB-ASI 및 AES10 (MADI) 에 호환됩니다. |
| 입력 | BNC에서 1 x 12G-SDI |
| 출력 | 1 x LC 광섬유 |
| BNC에서 1 x 12G-SDI 루프아웃 | |
| 지원된 해상도 | HDTV 4K*2K, 1080P, 1080I, 720P |
| 해상도 범위 | 3840*2160@60Hz |
| 입력 케이블 사양 | ≤70m@12G SDI 벨든 1694A |
| 출력 케이블 사양 | ≤70m@12G SDI 벨든 1694A |
| 데이터 타입 | 역행 계산 |
| 데이터 타입 | 후방 RS485 |
| 광 전송 대역폭 | 270MHz~12GHz |
| 힘 | 5-15 VDC |
| 전력 소비 | 2W (최다) |
| 크기 (LxWxH) | 80 x 40 x 20 (mm) |
| 저장 온도 | -40°C~80°C |
| 작동 온도 | -40°C~85°C |
주문 정보
| 모델 | 설명 |
| LNK-M12G-1V1T1D-20 | 미니 타입 12G-SDI 섬유 변환기 Tally, 리버스 RS485 및 루프 아웃, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
