마이크로 산업용 10G 비 차단 유선 속도 이더넷 미디어 변환기 구리

► SFP+ 옵션. SFP+ 옵션 페이지(산업용 SFP)에서 SFP+를 선택하십시오.

개요
LNK-IMC10G-SFP+는 가혹한 환경을 위해 설계된 초소형 산업용 10G 이더넷 미디어 컨버터입니다.
다중 속도 RJ45 포트(10G/5G/2.5G/1G/100M)와 10GBASE-X
SFP+ 광섬유 슬롯을 결합하여 구리-광섬유 변환을 위한 논블로킹, 와이어 속도 성능을 제공합니다.
견고한 IP40 등급 케이스에 이중 전원 입력을 갖춘 이 컨버터는
극한 온도(-40°C ~ 80°C)에서 안정적으로 작동합니다. 소형 폼 팩터와 견고한 디자인으로 산업용에 이상적입니다.
까다로운 조건에서 고속 10G 연결이 필요한 애플리케이션.
주요 개선 사항:
- 더 간결하고 스캔 가능 – 중요한 사양을 유지하면서 읽기 쉬움.
- 소형화에 대한 강조 (강조된 기능).
- 더 명확한 기술 분석 (다중 속도 RJ45, SFP+ 호환성).
- 온도 및 표준에 대한 일관된 형식.
특징
IEEE 802.3u/802.3ab/802.3bz/802.3ae 이더넷 표준 준수
IEEE 802.3az 에너지 효율적인 이더넷(EEE) 준수
자동 협상 100Mbps, 1Gbps 반이중/전이중 및 2.5/5/10Gbps 전이중 모드 지원
12~48VDC 터미널 블록 전원 입력
환경 강화 -40°C ~ 75°C(-40°F ~ 167°F) 작동 온도
DIN 레일 및 벽면 장착 설치 지원

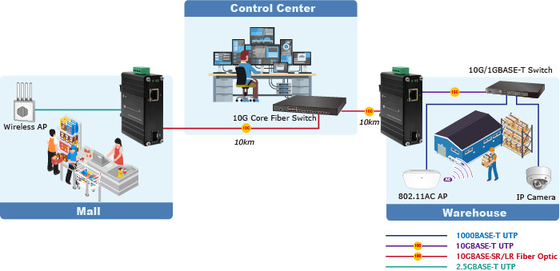

응용 분야




















기술 지표


이더넷
표준:	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3bz 2.5G/5GBASE-T
	IEEE 802.3an 10GBASE-T
	IEEE 802.3ae 10Gbps 이더넷
	IEEE 802.3x 전이중 흐름 제어
	IEEE 802.3az 에너지 효율적인 이더넷(EEE)
전송 및 필터링 속도:	100Mbps
	1000Mbps
	2.5Gbps
	5Gbps
	10Gbps
네트워크 케이블:	10G/5G/2.5G/1G/100M BASE-T: 　10G – Cat 6A/7 　5G – Cat 6/6A/7 　1G/2.5G – Cat 5e/6/6A/7 100M – Cat 5/5e/6/6A/7 　Cat 5/5e/6/6A/7 UTP 케이블(최대 100미터) 　EIA/TIA-568 100옴 STP(최대 100미터) 10GBASE-LR/SR/BX: 　50/125μm 또는 62.5/125μm 멀티 모드 광섬유 케이블, 최대 300m 　9/125μm 단일 모드 광섬유 케이블, 최대 80km
처리 유형:	Store-and-Forward
패브릭:	20Gbps
점보 프레임:	16K
주소 테이블:	9K 항목, 자동 소스 주소 학습 및 에이징
인터페이스
커넥터:	1 x RJ45
광 포트:	1 x SFP+
환경작동 온도:
-40°C ~ 80°C(-40°F ~ 176°F)	보관 온도:
-40°C ~ 85°C(-40°F ~ 185°F)	상대 습도:
5% ~ 95% 비응축	MTBF
> 200,000시간	전기 및 기계
입력 전원:
12~48VDC, 이중 전원(4핀 터미널 블록)	전력 소비:
최대 5W	보호:
전원 입력 과부하:
자동 재설정 가능	역 극성:
제공	DI
P 스위치4자리 DIP 스위치 기능
DIP	기능	설정	SW 1
	예약됨	ON - 예약됨	OFF - 예약됨	참고: DIP 스위치 기능은 고객의 요구 사항에 따라 사용자 정의할 수 있습니다.
	예약됨	ON - 예약됨	OFF - 예약됨	참고: DIP 스위치 기능은 고객의 요구 사항에 따라 사용자 정의할 수 있습니다.
	예약됨	ON - 예약됨	OFF - 예약됨	참고: DIP 스위치 기능은 고객의 요구 사항에 따라 사용자 정의할 수 있습니다.
	예약됨	ON - 예약됨	OFF - 예약됨	참고: DIP 스위치 기능은 고객의 요구 사항에 따라 사용자 정의할 수 있습니다.

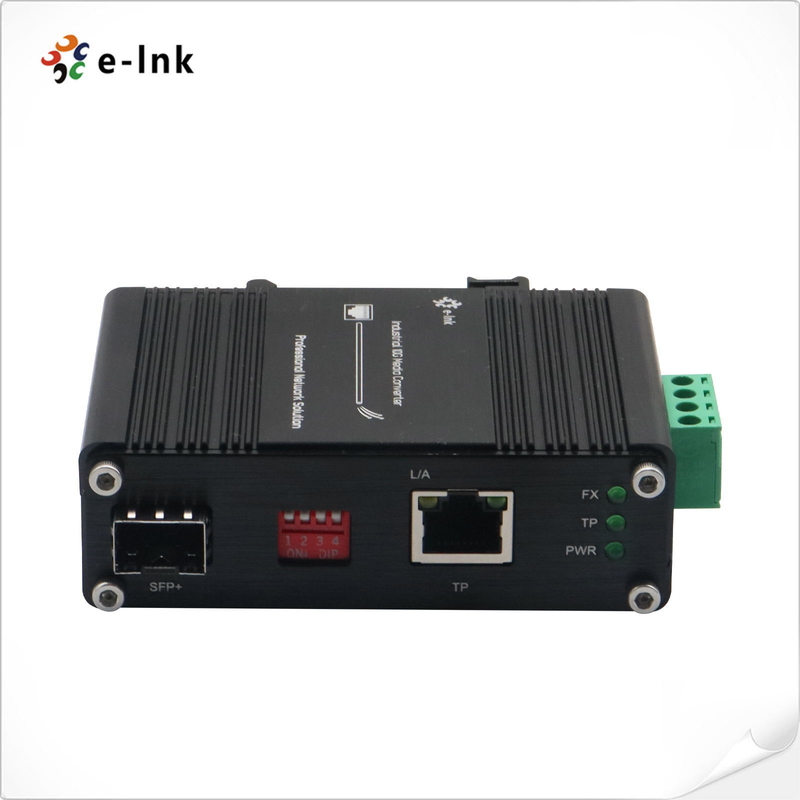

LED 표시등:PWR:
전원 상태
L/A:	이더넷 포트의 링크/활동
TP:	이더넷 상태
FX:	SFP+ 광섬유 포트 상태

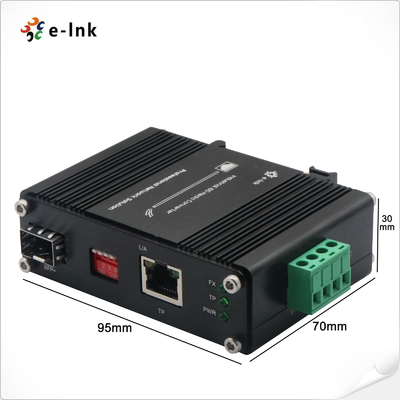

크기(WxDxH):	95 x 70 x 30 mm
무게:	0.25Kg
케이스:	알루미늄 케이스
장착 옵션:	DIN 레일/벽면 장착
규제 승인	ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (서지)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
주문 정보
모델

설명
