제품 상세 정보:
결제 및 배송 조건:
|
| 무게: | 1.2kg | 치수 (WXDXH): | 155mm x 115mm x 85mm (w x d x h) |
|---|---|---|---|
| 전원 입력: | DC 48-57V, 중복 전력 (6 핀 터미널 블록) | 작동 온도: | -40 80 ~ 80 ℃ |
| 설치 모드: | DIN 레일 마운트 | 섬유: | 기가비트 SFP 공항 : F17~F20 |
| PoE 예산: | 최대 480 와트 POE 예산 | 데이터 유형: | 1CH RS485 양방향 |
| 강조하다: | 운영된 굳어진 이서네트 스위치,산업 감시 네트워크 이더넷 스위치,산업용 이더넷 포 스위치 |
||

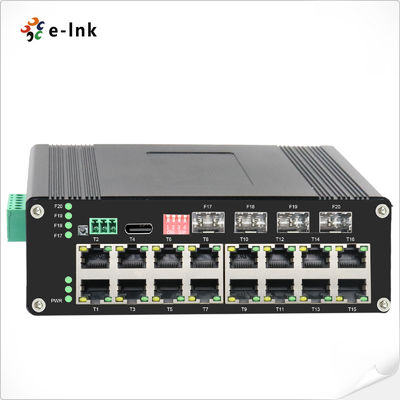

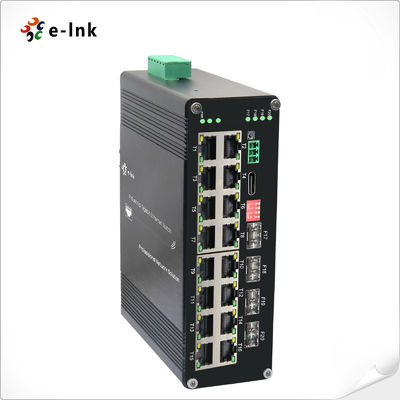

산업용 L2+ 16-포트 10/100/1000T 802.3at PoE + 4-포트 1000X SFP 관리 이더넷 스위치
관리된 이더넷 스위치 개요
이건L2+ 관리된 단단한 이더넷 스위치16 기가비트 RJ45 포트 (10/100/1000Base-T) 를 지원하는 IEEE 802.3at PoE + 및 광섬유 연결을 위한 4 기가비트 SFP 업링크 포트 (1000Base-X) 를 갖추고 있다.풀 듀플렉스 모드/반 듀플렉스 모드그리고 자동차MDI/MDI-X, SFP 슬롯은 단일 모드 또는 멀티 모드 섬유를 지원하며 다재다능한 장거리 배포 옵션을 제공합니다.
산업 및 어려운 환경으로 설계된 이 관리된 PoE 스위치는 하나의 케이블을 통해 전력과 데이터를 전달하여 IP 카메라의 설치 복잡성을 줄입니다.무선 액세스 포인트이 제품의 고급 L2+ 관리, VLAN, QoS 및 보안 기능을 포함, 안정적이고 효율적인,그리고 중요한 애플리케이션에 대한 네트워크 성능을 안전하게.
관리된 이더넷 스위치특징
16x10/100/1000Base-T + 4x1000Base-X SFP +를 지원합니다.
10/100/1000Mbps RJ45 포트 지원 풀/하프 듀플렉스, 자동 협상, 자동 MDI/MDIX
IEEE802.3af/at를 준수합니다
DIP 스위치는 한 키 VLAN, 한 키 링 관리, PoE 리셋 및 250m PoE 네트워크를 지원합니다.
RS232 시리즈 포트에 액세스 할 필요없이 쉽게 관리 할 수 있도록 USB-C 포트를 연결하는 지원을 지원합니다.
10K 바이트 덤보 프레임
IEEE 802.3az 에너지 효율 이더넷 (EEE)
IP40 알루미늄 케이스
DIN-Rail 설치를 지원합니다
-40°C~80°C (-40°F~176°F) 작업 온도
관리된 이더넷 스위치기술 지표
| 이더넷 | ||||
| 표준: | IEEE802.3 10BASE-T | |||
| IEEE802.3u 100BASE-TX/FX | ||||
| IEEE802.3ab 1000BASE-T | ||||
| IEEE802.3z 1000BASE-X | ||||
| IEEE802.3p QoS | ||||
| IEEE802.1d 스펜닝 트리 | ||||
| 전달 및 필터링 속도: | 14,880pps (10Mbps) | |||
| 148800pps (100Mbps) | ||||
| 1,488,000pps (1000Mbps) | ||||
| 패킷 버퍼 메모리: | 12M 비트 | |||
| 처리 유형: | 저장 및 전달 | |||
| 백플레인 대역폭 | 110Gbps | |||
| 최대 패킷 길이는: | 10K 바이트 덤보 프레임 | |||
| 주소 테이블 크기: | 8K MAC 주소 | |||
| 인터페이스 | ||||
| 커넥터: | 16 x RJ45 | |||
| RS485: | 1 x RS485 (선택) | |||
| 광 포트: | 4 x 1000Base-X SFP | |||
| USB-C: | 1 x USB-C (관리용) | |||
| RS485 일련 인터페이스 (선택) | ||||
| 물리적 인터페이스 | 산업 표준 3 핀 나사 터미널 | |||
| 데이터 타입 | 1Ch RS485 쌍방향 | |||
| RS-485 신호 | 데이터+, 데이터-, GND | |||
| 연쇄 포트 라인 거리 (황제) | 1000미터 | |||
| 보드율 | 0 ~ 800kbps | |||
| PoE (Power over Ethernet) | ||||
| 표준: | IEEE 802.3at 파워 오버 이더넷 플러스 | |||
| IEEE 802.3af 이더넷 전원 | ||||
| 항구: | RJ45 | |||
| 파워 핀 할당 | 4/5(+), 7/8(-) | |||
| PoE 예산: | 최대 480W PoE 예산 | |||
| 환경텐탈 | ||||
| 작동 온도: | -40°C ~ 80°C (-40°F ~ 176°F) | |||
| 저장 온도: | -40°C ~ 85°C (-40°F ~ 185°F) | |||
| 상대 습도: | 5%~95% 비연결성 | |||
| MTBF | > 200만 시간 | |||
| 전기 및 기계 | ||||
| 입력 전력: | 48~57VDC, 부재 전력 (6핀 터미널 블록) | |||
| 전력 소비: | 8W 최대. (사용 중인 PoE <480W) | |||
| 보호: | ||||
| 전력 입력 과부하: | 자동 재설정 | |||
| 역극성: | 현재 | |||
| DIP 스위치 | ||||
|
4자리 DIP 스위치 기능
|
DIP | 기능 | 설정 | |
| SW 1 | VLAN | ON - 활성화 | OFF - 장애인 | |
| SW 2 | 링 관리 | ON - 활성화 | OFF - 장애인 | |
| SW 3 (향상될 예정) | 250m PoE 네트워크 | ON - 활성화 | OFF - 장애인 | |
| SW 4 (향상될 예정) | PoE 재설정 | ON - 활성화 | OFF - 장애인 | |
| LED 표시기: | ||||
| PWR: | 전력 상태 | |||
| 이더넷 (포트당): | 연결/활동 | |||
| 포지션은: | PoE 상태 | |||
| 섬유: | 기가비트 SFP 포트: F17~F20 | |||
| 크기 (WxDxH): | 155 x 115 x 85mm | |||
| 무게: | 10.2kg | |||
| 케이스: | 알루미늄 케이스 | |||
| 장착 옵션: | DIN-Rail 마운트 | |||
| 소프트웨어 기능 | ||||
| 해고 프로토콜 | STP/RSTP/MSTP/ERPSv2를 지원합니다. 링크 집계 | |||
| 멀티캐스트 지원 | IGMP 스누핑 V1/V2/V3를 지원하고 GMRP, GVMP,802.1Q | |||
| VLAN | IEEE 802.1Q 4K VLAN 지원, QINQ, 이중 VLAN 지원, | |||
| 시간 관리 | SNTP | |||
| QOS |
흐름 기반의 리디렉션 유동률 제한 |
|||
| ACL |
포트 기반 발급 ACL 포트 및 VLAN에 기반한 ACL |
|||
| PoE 관리 |
PoE 전원 공급 장치의 총 전력 제한 PoE 출력 전력 할당 |
|||
| 진단 유지 | 포트 미러링, Syslog, Ping를 지원합니다. | |||
| 관리 기능 | CLI, WEB, SNMPv1/v2/v3, 관리용 Telnet 서버, EEE, LLDP, DHCP 서버/클라이언트 (IPv4/IPv6), 클라우드/MQTT를 지원합니다. | |||
| 경보 관리 | 1방향 리레 알람 출력, RMON, TRAP를 지원합니다. | |||
| 안전 |
브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 DHCP 스누핑을 지원합니다, 옵션 82,802.1X 보안 접근 |
|||
| 고급 계층 2+ 기능 |
IPv4/IPv6 관리 정적 경로 |
|||
| 규제 승인 | ||||
| ISO9001, CE, RoHS, FCC | ||||
| EN55022:2010+AC: 2011, A급 | ||||
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
| EN 61000-3-3: 2013 | ||||
| EN55024:2010 | ||||
| IEC 61000-4-2:2008 (ESD) | ||||
| IEC 61000-4-3: 2010 (RS) | ||||
| IEC 61000-4-4: 2012 (EFT) | ||||
| IEC 61000-4-5: 2014 (올림) | ||||
| IEC 61000-4-6: 2013 (CS) | ||||
| IEC 61000-4-8:2009 (PFMF) | ||||
관리된 이더넷 스위치주문 정보
| 모델 | 설명 |
| ETH-DIMC2416MP | 산업용 L2+ 16-포트 10/100/1000T 802.3at PoE + 4-포트 1000X SFP 관리 이더넷 스위치 |
| SFP 옵션 | SFP 옵션 SFP 옵션 페이지에서 SFP 옵션을 선택하십시오. |
| SFP 모듈은 별도로 구매해야 합니다. | |
| 장착 옵션 | 기본 DIN-Rail Bracket 설치 |
| 전원 옵션 | DIN-레일 전원 공급. 터미널 블록에 대한 오픈 와이어. |
| 전원 공급은 별도로 구입해야 합니다. |
