산업 감시 네트워크를 위한 PoE가 탑재된 관리형 강화 이더넷 스위치

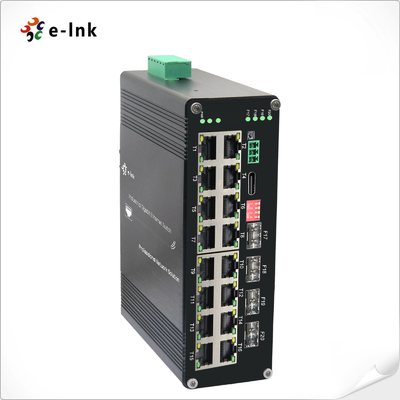

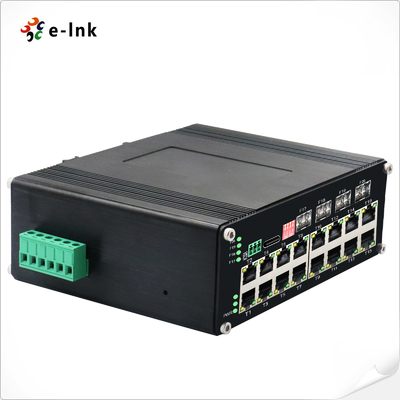

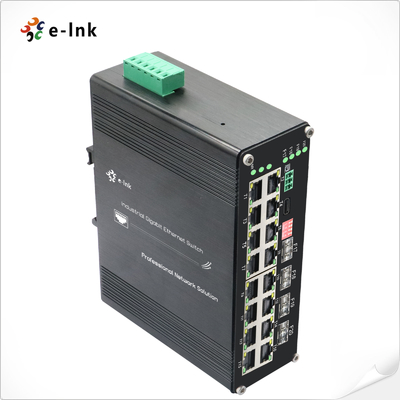

산업용 L2+ 16-포트 10/100/1000T 802.3at PoE + 4-포트 1000X SFP 관리 이더넷 스위치

전반적인 설명

이건L2+ 관리된 단단한 이더넷 스위치16 기가비트 RJ45 포트 (10/100/1000Base-T) 를 지원하며 IEEE 802.3at PoE+ 및 4 기가비트 SFP 업링크 포트 (1000Base-X) 를 지원합니다.풀 듀플렉스 모드/반 듀플렉스 모드그리고 자동차MDI/MDI-X, SFP 슬롯은 단일 모드 또는 멀티 모드 섬유를 지원하며 다재다능한 장거리 배포 옵션을 제공합니다.

산업용과 까다로운 환경으로 설계된 이 관리된 PoE 스위치는 하나의 케이블을 통해 전력과 데이터를 공급하여 IP 카메라의 설치 복잡성을 감소시킵니다.무선 액세스 포인트이 제품의 고급 L2+ 관리, VLAN, QoS 및 보안 기능을 포함하는 안정적이고 효율적인,그리고 중요한 애플리케이션에 대한 네트워크 성능을 안전하게.

특징

16x10/100/1000Base-T + 4x1000Base-X SFP +를 지원합니다.

10/100/1000Mbps RJ45 포트 지원 풀/하프 듀플렉스, 자동 협상, 자동 MDI/MDIX

IEEE802.3af/at를 준수합니다

DIP 스위치는 한 키 VLAN, 한 키 링 관리, PoE 리셋 및 250m PoE 네트워크를 지원합니다.

RS232 시리즈 포트에 액세스 할 필요없이 쉽게 관리 할 수 있도록 USB-C 포트를 연결하는 지원을 지원합니다.

10K 바이트 덤보 프레임

IEEE 802.3az 에너지 효율 이더넷 (EEE)

IP40 알루미늄 케이스

DIN-Rail 설치를 지원합니다

-40°C~80°C (-40°F~176°F) 작업 온도

기술 지표

이더넷
표준:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d 스펜닝 트리
전달 및 필터링 속도:	14,880pps (10Mbps)
	148800pps (100Mbps)
	1,488,000pps (1000Mbps)
패킷 버퍼 메모리:	12M 비트
처리 유형:	저장 및 전달
백플레인 대역폭	110Gbps
최대 패킷 길이는:	10K 바이트 덤보 프레임
주소 테이블 크기:	8K MAC 주소
인터페이스
커넥터:	16 x RJ45
RS485:	1 x RS485 (선택)
광 포트:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (관리용)
RS485 일련 인터페이스 (선택)
물리적 인터페이스	산업 표준 3 핀 나사 터미널
데이터 타입	1Ch RS485 쌍방향
RS-485 신호	데이터+, 데이터-, GND
연쇄 포트 라인 거리 (황제)	1000미터
보드율	0 ~ 800kbps
PoE (Power over Ethernet)
표준:	IEEE 802.3at 파워 오버 이더넷 플러스
	IEEE 802.3af 이더넷 전원
항구:	RJ45
파워 핀 할당	4/5(+), 7/8(-)
PoE 예산:	최대 480W PoE 예산
환경텐탈
작동 온도:	-40°C ~ 80°C (-40°F ~ 176°F)
저장 온도:	-40°C ~ 85°C (-40°F ~ 185°F)
상대 습도:	5%~95% 비연결성
MTBF	> 200만 시간
전기 및 기계

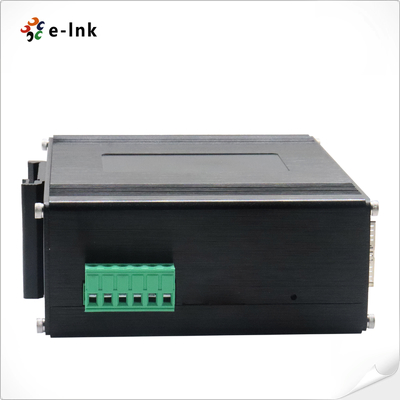

입력 전력:	48~57VDC, 부재 전력 (6핀 터미널 블록)
전력 소비:	8W 최대. (사용 중인 PoE <480W)
보호:
전력 입력 과부하:	자동 재설정
역극성:	현재
DIP 스위치
4자리 DIP 스위치 기능	DIP	기능	설정
	SW 1	VLAN	ON - 활성화	OFF - 장애인
	SW 2	링 관리	ON - 활성화	OFF - 장애인
	SW 3 (향상될 예정)	250m PoE 네트워크	ON - 활성화	OFF - 장애인
	SW 4 (향상될 예정)	PoE 재설정	ON - 활성화	OFF - 장애인

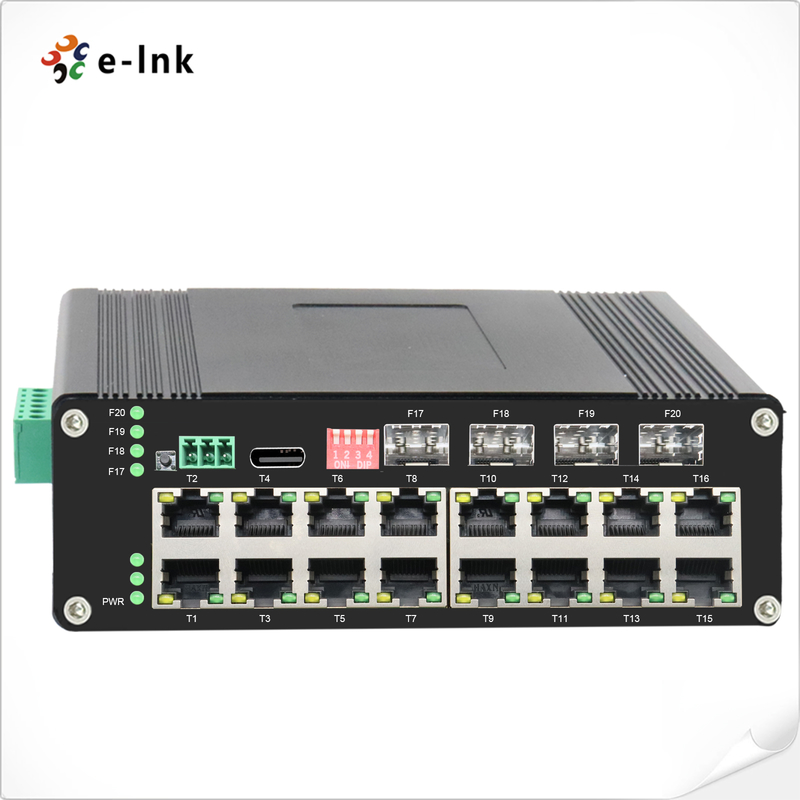

LED 표시기:
PWR:	전력 상태
이더넷 (포트당):	연결/활동
포지션은:	PoE 상태
섬유:	기가비트 SFP 포트: F17~F20
크기 (WxDxH):	155 x 115 x 85mm
무게:	10.2kg
케이스:	알루미늄 케이스
장착 옵션:	DIN-Rail 마운트
소프트웨어 기능
해고 프로토콜	STP/RSTP/MSTP/ERPSv2를 지원합니다. 링크 집계
멀티캐스트 지원	IGMP 스누핑 V1/V2/V3를 지원하고 GMRP, GVMP를 지원합니다.802.1Q
VLAN	IEEE 802.1Q 4K VLAN 지원, QINQ, 이중 VLAN 지원,
시간 관리	SNTP
QOS	흐름 기반의 리디렉션 유동률 제한 흐름 기반 패킷 필터링 8*각 포트 802.1p/DSCP 우선 순위 매핑의 출력 대기열 Diff-Serv QoS, 우선순위 표시/기록 큐 스케줄링 알고리즘 (SP, WRR, SP+WRR)
ACL	포트 기반 발급 ACL 포트 및 VLAN에 기반한 ACL L2에서 L4 패킷 필터링, 첫 80 바이트 메시지 일치. MAC, 목적지 MAC 주소, IP 소스, 목적지 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL를 제공
PoE 관리	PoE 전원 공급 장치의 총 전력 제한 PoE 출력 전력 할당 PoE 출력 우선 순위 구성 PoE 작업 상태 PoE 운영의 스케줄링
진단 유지	포트 미러링, Syslog, Ping를 지원합니다.
관리 기능	CLI, WEB, SNMPv1/v2/v3, 관리용 Telnet 서버, EEE, LLDP, DHCP 서버/클라이언트 (IPv4/IPv6), 클라우드/MQTT
경보 관리	1방향 리레 알람 출력, RMON, TRAP를 지원합니다.
안전	브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 DHCP 스누핑을 지원합니다, 옵션 82,802.1X 보안 접근 사용자 계층 관리, ACL 액세스 제어 목록을 지원합니다. DDOS,포트 기반 MAC 필터링/결속, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 제한을 지원합니다.
고급 계층 2+ 기능	IPv4/IPv6 관리 정적 경로
규제 승인
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, A급
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2:2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (올림)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8:2009 (PFMF)
