E 연결 중국 기술 Co., 주식 회사.
직업적인 섬유 광 통신 및 CCTV 안전 전송 제품 제조자
|
제품 상세 정보:
결제 및 배송 조건:
|
| 전력 어뎁터: | DC 5V | 전력 소비: | <5w> |
|---|---|---|---|
| 차원: | 73 x 44 x 17 mm (Tx) 73 x 44 x 17 mm (rx) 185 x 132 x 100 mm (패키지) | 파장: | 1310nm/1550nm |
| 전송거리: | 550m-20Km | 무게: | 75G (TX) 75G (RX) 450G (패키지) |

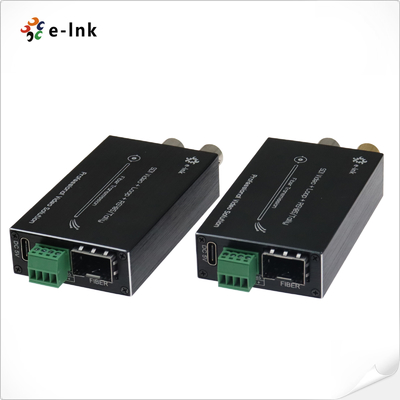

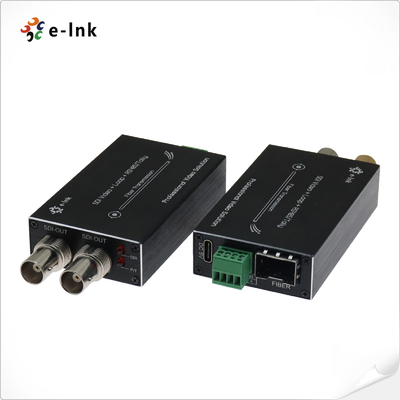

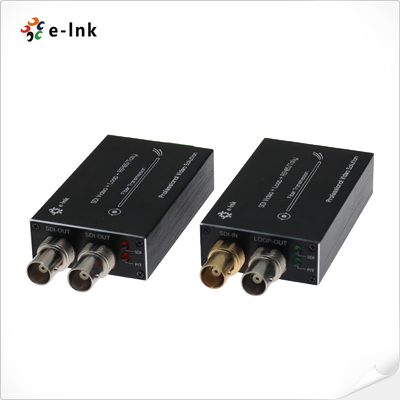

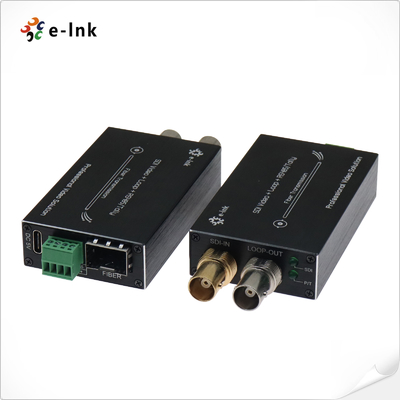

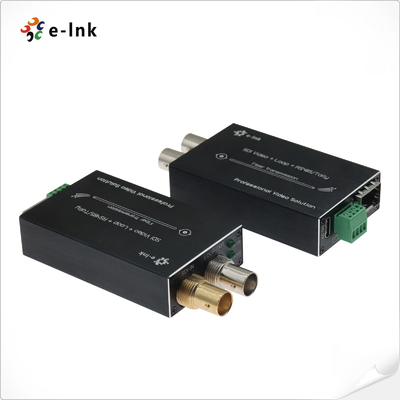

Mini형 3G-SDI to Fiber 컨버터 (Tally & Reverse RS485 포함)
특징 ► 각 채널은 8채널 오디오가 내장되어 있습니다; ► 3.2Gb/s 미만의 모든 속도에 사용되는 자동 케이블 이퀄라이제이션(Belden 1694A); ► 자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s ► SDI 카메라 시스템과 직접 호환 ► 최대 80km 의 장거리 전송 기능 ► 핫 스왑 및 핫 플러그; ► 모든 병리적 패턴을 처리하며, 완전 디지털 비압축 방송 레벨 전송; ► 작동 상태를 모니터링하는 LED 상태 표시; ► 슈퍼 광학 다이내믹 레인지 및 조정 불필요;► 1470~1610nm CWDM 파장 옵션; ► 산업 수준의 초광범위 온도 범위(-20℃~+70℃), 다양한 환경에 적응 가능; 주파수/속도 지원 크기(LxWxH) 무게 ≥100000 시간
개요
이 Mini형 3G/HD-SDI Fiber 컨버터1080P 3G/HD-SDI는 1채널 3G/HD-SDI 비디오(내장 오디오 포함)1080P 3G/HD-SDI,
Tally1080P 3G/HD-SDI, 및 역 RS485 신호1080P 3G/HD-SDI를 단일 광섬유 케이블을 통해 전송합니다. 실시간 모니터링을 위해 로컬 3G/HD-SDI 루프1080P 3G/HD-SDI
출력을 지원합니다.1080P 3G/HD-SDI 이
소형 솔루션은 송신기1080P 3G/HD-SDI
와 수신기1080P 3G/HD-SDI를 포함하며, 방송, 라이브 이벤트 및 전문 비디오 시스템을 위한 안정적이고 고품질의 1080P 3G/HD-SDI
전송을 제공합니다.
기술 지표 광섬유 인터페이스 광섬유 인터페이스 Simplex LC 전송 거리 550m-20Km 파장 1310nm/1550nm 비디오 비디오 인터페이스 BNC 비디오 입력/출력 임피던스 75Ω 비디오 입력/출력 전압 일반: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp 비디오 비트율 최대 3.2Gb/s 차동 이득(10%~90% APL) <1% SDI 형식 지원 625/25 PAL 525/29.97 NTSC, 525/23.98 NTSC 720p50, 720p59.94 1080i 23/24/30/50/59.94 1080P 23.98/24/30/50/60 비디오 SDI 표준 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M 3Gb/s 매핑(3G-SDI) SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) 데이터 물리적 인터페이스 산업 표준 나사 단자 to Fiber 컨버터 ( Tally & Reverse RS485
RS422의 경우 최대 115200bpsRS485의 경우 최대 57600bps BER<10ˉ9 전기적 특성 전원 어댑터 DC 5V 전력 소비 <5W LED 표시기 SDI SDI 비디오 P/T 전원 공급 장치 기계적 특성
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)185 x 132 x 100 mm (패키지)
75g (TX)
75g (RX)450g (패키지) 케이스 알루미늄 케이스 장착 옵션 데스크탑 환경 작동 온도 -20℃～+70℃ 보관 온도 -40℃～+80℃ 작동 습도 0~95% MTBF
주문 정보 모델 설명LNK-M3G LNK-M3G-1V-40Mini형 3G-SDI to Fiber 컨버터 (Tally & Reverse RS485 포함) 및 루프 아웃, MMF, LC 광섬유 커넥터 40KM , 송신기 및 수신기 포함, 쌍으로 사용 LNK-M3G-1V-40Mini형 3G-SDI to Fiber 컨버터 (Tally & Reverse RS485 포함) 및 루프 아웃, SMF, LC 광섬유 커넥터 40KM , 송신기 및 수신기 포함, 쌍으로 사용 LNK-M3G-1V-40Mini형 3G-SDI to Fiber 컨버터 (Tally & Reverse RS485 포함) 및 루프 아웃, SMF, LC 광섬유 커넥터 40KM
, 송신기 및 수신기 포함, 쌍으로 사용

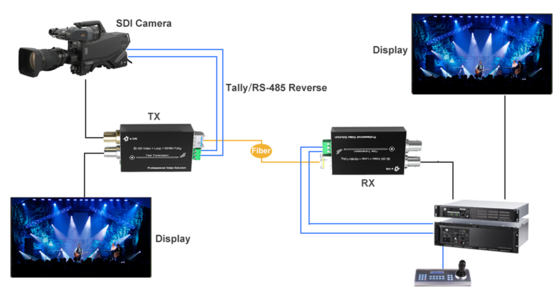

응용 분야
