제품 상세 정보:
결제 및 배송 조건:
|
| 전원 출력: | 20W 12VDC (단자 블록) | 전력 소비: | 25W 맥스 |
|---|---|---|---|
| 차원 (WxDxH): | 95 Ｘ 70 Ｘ 30 밀리미터 | 무게: | 0.25 킬로그램 |
| 케이스: | 알루미늄 케이스 | 장착: | DIN-레일 /는 벽에 장착합니다 |
전반적인 설명
의LNK-SPL01산업용 기가비트 이더넷PoE 스플리터데이터와 전력을 공급하도록 설계되었습니다.
그것은 RJ45 커넥터를 통해 데이터를 전송하고 전력을 출력합니다 (12VDC) 터미널 블록을 통해,
네트워크 및 전력 전송을 가능하게 하는최대 100m, 케이블 비용 절감.
IEEE802.3af/at 표준, 장치는 PoE 스위치 또는 LNK-INJ301 주입기로 작동 할 수 있습니다.
이중 전력 입력을 지원합니다 (PoE와 12VDC), PoE가 사용할 수 없을 때 자동으로 전환합니다.
높은 신뢰성을 보장합니다. 두 개의 RJ45 데이터 출력 포트로 장착 된 LNK-SPL01은
작은 스위치로 설치하기 쉽고 추가적인 구성이 필요하지 않아 산업용 용도로 이상적입니다.
특징
PoE 입력에서 전력과 데이터를 분리합니다.

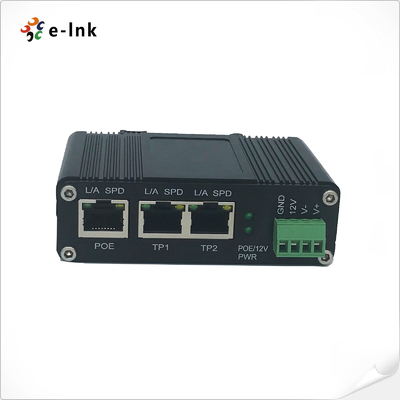

1포트 PoE 파워+ 데이터 입력
2포트 데이터 출력 (스위치 기능)
1 DC Out + 1 DC In (5 핀 터미널 블록)
12VDC 입력으로 작동 할 수 있습니다 PoE가 없습니다.
IEEE802.3af/at PoE를 지원합니다
10/100/1000Base-TX 지원
100m까지
20W까지 출력 전력을 지원합니다.
12VDC 출력 전압
전력 출력 단전 보호
IP40 견고한 금속 가구 및 팬 없이

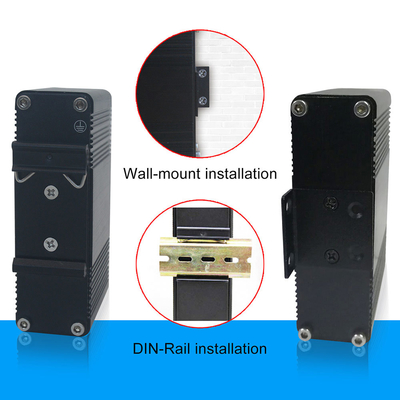

DIN-Rail & Wall-mount 설치를 지원합니다.
PoE 진단용 광범위한 LED 표시기
넓은 작동 온도 -40 ~ 80°C
기술 지표
| 이더넷 | |
| 표준: | IEEE 802.3 10Base-T 이더넷 |
| IEEE 802.3u 100Base-TX 빠른 이더넷 | |
| IEEE 802.3ab 1000Base-T 기가비트 이더넷 | |
| IEEE802.3af 이더넷 전원 | |
| IEEE802.3at 전원 이더넷 | |
| 처리 유형: | 앞으로 |
| 반 듀플렉스, 풀 듀플렉스 | |
| 전향 필터 속도: | 1,488,000pps (1000Mbps) |
| 케이블: | 1000Base-T: Cat5 이상 |
| 최대 거리: | 범주5 UTP 최대 100m |
| 인터페이스: | (전력 + 데이터) 입력 포트: 1 x RJ-45 10/100/1000Base-T |
| 데이터 출력 포트: 2 x RJ-45 10/100/1000Base-T | |
| DC Out/In 플러그 커넥터: 1개의 5핀 단말 장치 | |
| 이더넷 전원 | |
| PoE 표준: | IEEE 802.3af/at 전력 이더넷 |
| 전원을 공급할 수 있는 장치의 수: | 1 (DC12V) (기기의 전력 요구에 따라 달라집니다; 20 와트를 넘을 수 없습니다.) |
| 환경 | |
| 작동 온도: | -40°C ~ 80°C (-40°F ~ 176°F) |
| 저장 온도: | -40°C ~ 85°C (-40°F ~ 185°F) |
| 상대 습도: | 5%~95% 비연결성 |
| MTBF: | >200,000시간 |
| 전기 및 기계 | |
| 전력 출력: | 20W 12VDC (터미널 블록) |
| 전력 소비: | 최대 25W |
| LED 표시기: | |
| PWR: | 전원 ON |
| POE/12V: | PSE 전원 입력, 12VDC 전원 종료 |

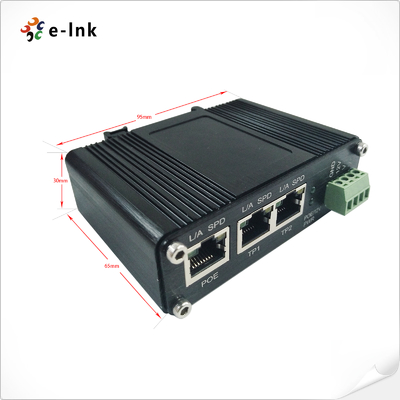

| 크기 (WxDxH): | 95 x 70 x 30mm |
| 무게: | 0.25kg |
| 케이스: | 알루미늄 케이스 |

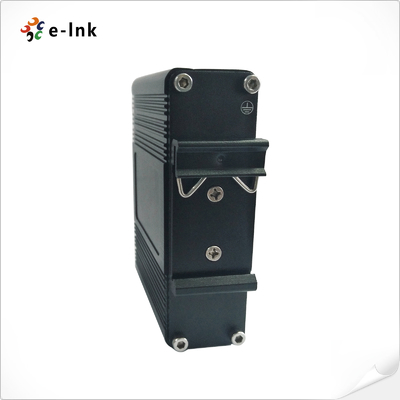

| 장착 옵션: | DIN-Rail / 벽에 장착 |
| 규제 승인 | |
| ISO9001 | |
| FCC 15부 A급 | |
| EN55022:2006+A1: 2007 A급 | |
| 전압 보호: | |
| RJ45: 1KV | |
| 전력: 500W | |
| ESD: 4KV/8KV | |
| 모델 | 설명 |
| LNK-SPL01 | 2포트 스위치 기능이 있는 산업용 PoE 스플리터:1-포트 PoE+ In + 2-포트 Ethernet 데이터 아웃 (스위치 기능), 최대 출력 20W12VDC, 지원 DIN-레일 장착 및 벽 장착 설치, -40 ~ 80 °C 운영 온도 |
| 장착 옵션 | 기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함 |
| 전원 옵션 | 20W 12VDC 출력 2핀 오픈 와이어 터미널 블록 |
