제품 상세 정보:
결제 및 배송 조건:
|
| 커넥터: | 2 Ｘ RJ45 | 광 포트: | 1 Ｘ SFP 1000Base-X 또는 100Base FX (오토 검출) |
|---|---|---|---|
| 입력 전원: | 4 핀 단자 블록인 12~48VDC | 차원 (WxDxH): | 95 Ｘ 70 Ｘ 30 밀리미터 |
| 무게: | 0.25 킬로그램 | 케이스: | 알루미늄 케이스 |
전반적인 설명

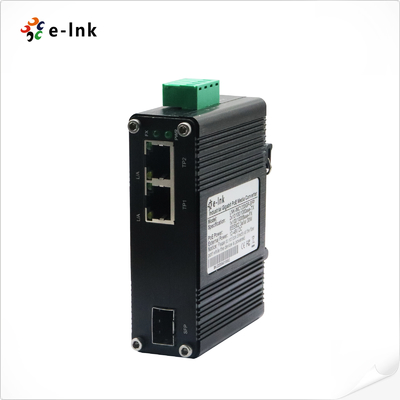

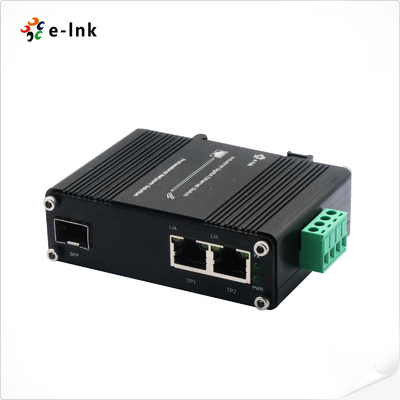

LNK-IMC1200G-SFP 시리즈는 설계 된 DIN 레일 탑재 미디어 변환기의 견고한 라인을 나타냅니다.
산업용 네트워크 애플리케이션을 위해 사용된다.
10/100/1000Base-T 구리 이더넷 및 100/1000Base-X SFP 섬유 인터페이스, 유연한 매체를 제공합니다
가혹한 환경에서의 신뢰성을 위해 설계된 이 시리즈는
-40°C에서 +75°C까지 온도 범위가 확장되고 EN55022 표준을 준수합니다.
반 듀플렉스 및 풀 듀플렉스 모드를 지원하는 이러한 변환기는 다양한 SFP 모듈을 수용합니다.
다양한 광섬유 네트워크 요구 사항을 충족시키기 위해
자동화, 운송 및 야외 설비, LNK-IMC1200G-SFP 시리즈는 안정적인
표준 상용 장비가 고장 났을 때
주요 개선 사항:
1. 명확하게 단일 모델보다는 시리즈로 위치
2더 나은 조직 기술 사양
3산업용에 대한 더 강력한 가치 제안
4. 특정 응용 예제를 포함합니다.
5더 전문적인 기술 언어
6. 흐름을 개선하는 동시에 모든 중요한 사양을 유지
7. 운영 조건에 대한 맥락을 추가합니다 ("표준 장비가 고장 났을 때")
특징
12~48VDC 터미널 블록 전력 입력
DIN-Rail 및 벽에 장착 된 설치를 지원합니다.
-40°C~75°C (~40°F~167°F) 가운 온도
전체 / 반 듀플렉스, 자동 협상을 지원합니다
IEEE 802.3az 에너지 효율 이더넷 (EEE)
2포트 10/100/1000BASE-T RJ45 자동 MDI / MDI-X 기능
1 SFP 포트, 100Base-FX 또는 1000Base-X 듀얼 모드 (자동 감지)

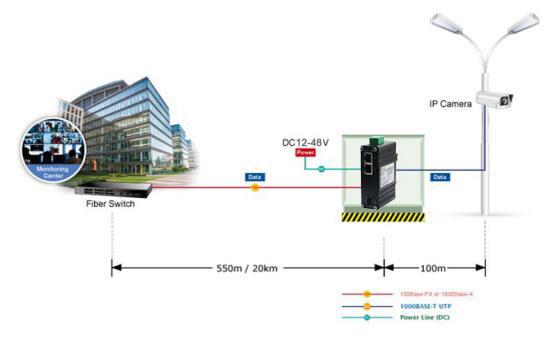

적용
기술 지표
| 이더넷 | |
| 표준: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3az 에너지 효율 이더넷 (EEE) | |
| 처리 유형: | 저장 및 전달 |
| 전향 필터 속도: | 14,880pps (10Mbps) |
| 148800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| 패킷 버퍼 메모리: | 1 Mbit |
| 최대 패킷 길이는: | 9K 바이트 |
| 주소 테이블 크기 | 2K MAC 주소 |
| 인터페이스 | |
| 커넥터: | 2 x RJ45 |
| 광 포트: | 1 x SFP 1000Base-X 또는 100Base-FX (자동 감지) |
| 전기 및 기계 | |
| 입력 전력: | 12~48VDC, 4핀 단말기 블록 |
| 전력 소비: | 최대 5W |
| LED 표시기: | |
| PWR: | 전력 상태 |
| L/A: | 데이터 링크 상태 |
| SPD: | 이더넷 상태 |
| 100M/1000M: | Fiber LINK 상태 |
| 크기 (WxDxH): | 95 x 70 x 30mm |
| 무게: | 0.25kg |
| 케이스: | 알루미늄 케이스 |
| 장착 옵션: | DIN-Rail / 벽에 장착 |
| 환경 | |
| 작동 온도: | -40°C ~ 75°C (-40°F ~ 167°F) |
| 저장 온도: | -40°C ~ 85°C (-40°F ~ 185°F) |
| 상대 습도: | 5%~95% 비연결성 |
| MTBF | > 200만 시간 |
| 규제 승인 | |
| ISO9001, CE, FCC, RoHS | |
|
EMI: EN55022:2010+AC: 2011, A급 EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010
|
|
|
EMS: IEC 61000-4-2:2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (올림) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8:2009 (PFMF) |
|
주문 정보
| 모델 | 설명 |
| LNK-IMC1200G-SFP | 2번 포트 10/1001000BASE-TX에서 100/1000BASE-X SFP 미디어 변환기 |
| SFP 옵션 | SFP 옵션. SFP 옵션 페이지 (산업 SFP) 에서 SFP 옵션을 선택하십시오. |
| SFP 모듈은 별도로 구매해야 합니다. | |
| 장착 옵션 | 기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함됩니다. |
| 전원 옵션 | 24W/1A 24VDC 전원 공급. 터미널 블록에 대한 오픈 와이어 |
| 전원 공급은 별도로 구입해야 합니다. |
