산업용 1G/10G SFP+에서 SFP+ OEO 변환기 (1G 이더넷 미디어 변환기 기능)

산업용 1G/10G SFP+에서 SFP+ OEO 변환기 (3R 반복기) 와 1G 이더넷 미디어 변환기 기능

전반적인 설명

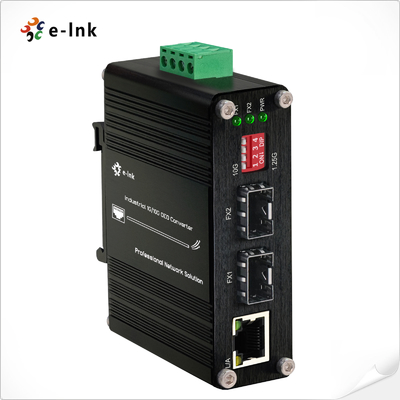

ETH-IMC2402-OEO 시리즈는 고성능 산업용 10G

임무를 위한 중요 네트워크 인프라를 위해 설계된 광학 전기 광학 (OEO) 변환기.

이 견고한 장치는 섬유 미디어 변환기 및 장거리

극한 온도 조건에서 10Gbps 전송을 지원하는 섬유 반복기

(-40°C ~ +80°C)

SAN, LAN 및 MAN 환경을 포함한 척추 네트워크 애플리케이션을 위해 설계되었습니다.

이 시리즈는 SDH/SONET STM-64/OC-192, 10G Fiber를 위한 다재다능한 프로토콜 지원을 제공합니다.

채널, 및 10G 이더넷. 그것의 고급 기능에는 광파장 변환이 포함됩니다.

(1310nm/1550nm/CWDM/DWDM) 로프백 기능으로 요구되는 데 이상적입니다.

연구개발실, 데이터센터 및 통신 시설의 설비

변환기의 유연한 구조는 또한 1Gbps 광섬유에서 구리 미디어 변환을 가능하게합니다.

최대 120km의 전송 거리를 제공하여 포괄적인 연결 솔루션을 제공합니다.

프로토콜 독립적인 광섬유 반복기 또는 미디어 변환기로서 배치된 ETH-IMC2402-OEO

시리즈는 표준이 적용되는 가혹한 산업 환경에서 안정적인 성능을 보장합니다.

장비가 고장날 겁니다.

주요 특징:
1미디어 변환기 및 장거리 반복기 두 가지 기능
2극한 환경에서의 산업용 신뢰성
310G 프로토콜 지원
4선진적인 파장 변환 기능
5120km의 전송 범위를 확장했습니다.
6미션 크리티컬 애플리케이션 중점
7상업용 솔루션과 명확한 차별화

특징

DIP 스위치는 1.25G/10G 섬유 데이터 전송 속도를 지원합니다.

1G 이더넷 미디어 컨버터로 사용할 수 있습니다.

IP40 알루미늄 케이스

DIN-Rail/Wall-Mount 설치를 지원합니다

-40°C~80°C (-40°F~176°F) 작업 온도

✅ 핫 플러그 지원, 전체 상태 LED 디스플레이, 쉬운 설치

ITUT가 정한 DWDM/CWDM 파장을 지원하고 DDM 기능을 표시할 수 있습니다.

✅ 루프백 및 쥬ンボ 프레임을 지원합니다

투명한 교통과 매우 낮은 지연

3R 기능 (재생, 재구성, 재시간)

적용

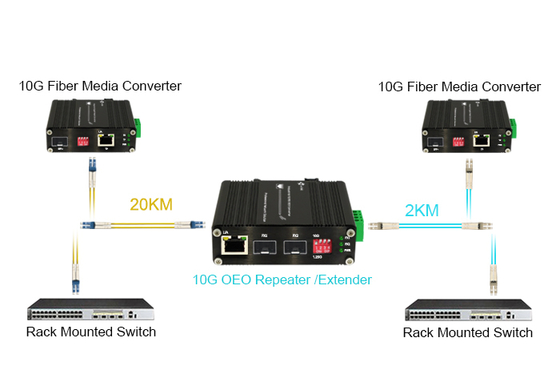

애플리케이션 I: 1G/10G OEO 변환기 (3R 반복기)

애플리케이션 II: 광섬유에서 구리 1Gbps 이더넷 장비는 광섬유에서 구리 매체로 기능합니다

변환기

기술 지표

성능 데이터	기술 지표
장비 기능	3R 반복기
전송 속도	10G: 8.5Gb/s-11.7Gb/s
본 조항	8.5G 광선 채널 SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN 255/237 FEC 코딩 (11.09Gbps) 10G 섬유 채널 (11.32Gbps) 10G POS
인터페이스 타입	SFP+에서 SFP+
송신 거리는	SFP+ 모듈: 최대 80km
최대 패킷 송수신율	14,880,950/S
작동 온도	-40°C ~ 80°C (-40°F ~ 176°F)
저장 온도	-40°C ~ 85°C (-40°F ~ 185°F)
상대 습도	5%~95% 비연결성
MTBF	> 200만 시간
Ethernet 미디어 변환기 사양
표준	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x 풀 듀플렉스 흐름 제어
작업 모드	10/100/1000BASE-T에서 1000BASE-SX/LX
포트 타입	SFP에서 RJ45
네트워크 케이블	트위스트 페어 10BASE-T: 2쌍 UTP 3급4,5, 최대 100m 100BASE-TX: 2쌍 UTP 5급, 최대 100m 1000BASE-T: 4쌍 STP Cat 5 최대 100m 광섬유 케이블 1000BASE-SX: 50/125μm 또는 62.5/125μm 멀티 모드 섬유 케이블, 최대 220/550m/2km. 1000BASE-LX: 9/125μm 단일 모드 케이블, 10/20/40/80/120km의 긴 거리를 제공합니다 (SFP 모듈에 따라 다릅니다)
전기 및 기계

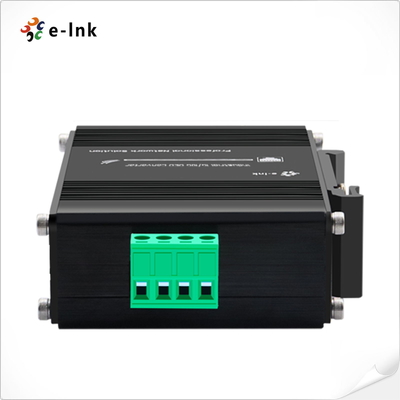

입력 전력	12~48VDC, 부재 전력 (6핀 터미널 블록)
전력 소비	최대 8W
보호
전력 입력 과부하	자동 재설정
역극성	현재
DIP 스위치
4자리 DIP 스위치 기능	DIP	기능	설정
	SW 1	1.25G/10G	ON - 1.25~8.5G	OFF - 10.3G 또는 14.025G
	SW 2	예약	ON - 예약	OFF - 예약
	SW 3	예약	ON - 예약	OFF - 예약
	SW 4	예약	ON - 예약	OFF - 예약
LED 표시기:
PWR	전력 상태
FX1	SFP 포트-1
FX2	SFP 포트-2
L/A	TP LINK/ACT
크기 (WxDxH)	95 x 70 x 30mm
무게	0.25kg
껍질	알루미늄 케이스
장착 옵션:	DIN-Rail 마운트
규제 승인
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, A급
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2:2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (올림)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8:2009 (PFMF)

주문 정보
