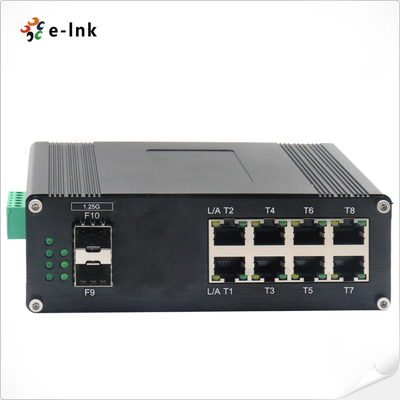

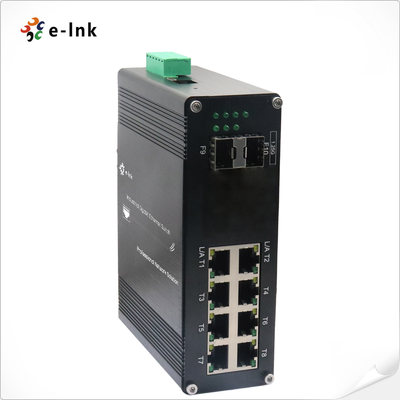

산업용 L2+ 8 TP 포트 및 2 광섬유 포트 SFP 관리형 이더넷 스위치

산업 L2 + 8- 포트 10/100/1000T +2-PORT 1000X SFP 관리 이더넷 스위치

개요

ETH-IMC208M 시리즈는 강력하고 강력한 산업 L2+ 관리 이더넷 스위치입니다.

가혹한 환경에서 고성능 네트워킹. 8 × 10/100/1000base-t (x) 구리가 특징입니다

자동 협상, 풀/하프 이중 듀플렉스 모드 및 자동 MDI/MDI-X 지원이있는 포트 및

유연한 광섬유 연결을위한 2 × 1000Base-X SFP 슬롯 (단일 모드 또는 멀티 모드 지원,

1/2 코어).

신뢰성을 위해 구축 된이 강화 스위치는 까다로운 조건에서 원활하게 작동하므로 이상적입니다.

산업 자동화, 감시 (IP 카메라) 및 무선 액세스 포인트 배포 용

원격 위치. 고급 L2+ 관리 기능을 사용하면 효율적인 트래픽 제어를 보장하고

사용 편의성을 유지하면서 보안 및 네트워크 최적화.

주요 기능 :
✔ 8 × 기가비트 구리 + 2 × SFP 광섬유 포트 다목적 연결을위한 섬유 포트
plug-and-and-play 배포를위한 자동 협상 및 mdi/mdi-x
✔ 산업 등급 신뢰성 (-40 ° C ~ +75 ° C 작동)
l2+ 관리 기능 (VLAN, QOS, 보안 등)
IP 카메라, WAP 및 원격 네트워킹에 이상적입니다

산업에서 혼합 미디어 네트워크를 통합하기위한 비용 효율적이고 고성능 솔루션

야외 응용 프로그램.

특징

► IEEE 802.3AZ 에너지 효율적인 이더넷 (EEE)

► IP40 알루미늄 케이스

► Din-Rail 설치를 지원합니다

► -40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F) 작동

► RS232에 액세스 할 필요없이 쉽게 관리 할 수 있도록 USB-C 포트 연결 지원

직렬 포트 전혀

► 9k 바이트 점보 프레임

► 8x10/100/1000base-t + 2x1000base-x SFP 지원

► 10/100/1000mbps RJ45 포트는 전체/반 듀플렉스, 자동 협상, 자동 MDI/MDIX를 지원합니다

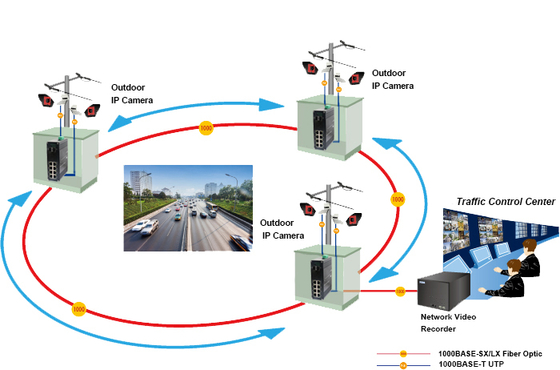

애플리케이션

기술 색인

이더넷
표준 :	IEEE802.3 10Base-T
	IEEE802.3U 100BASE-TX/FX
	IEEE802.3AB 1000BASE-T
	IEEE802.3Z 1000BASE-X
	IEEE802.3P QOS
	IEEE802.1D 스패닝 트리
선물 및 필터링 속도 :	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000mbps)
패킷 버퍼 메모리 :	12m 비트
처리 유형 :	상점과 포장
백플레인 대역폭	110Gbps
최대 패킷 길이 :	9k 바이트 점보 프레임
주소 테이블 크기 :	8K MAC 주소
인터페이스
커넥터 :	8 x rj45
RS485 :	1 x rs485 (선택 사항)
광학 포트 :	2 x 1000Base-X SFP
USB-C :	1 x USB-C (관리 용)
RS485 직렬 인터페이스 (선택 사항)
물리적 인터페이스	산업 표준 3 핀 나사 터미널
데이터 유형	1CH RS485 양방향
RS-485 신호	데이터+, 데이터-, GND
직렬 포트 라인 거리 (구리)	1000 미터
보드 비율	0 ~ 800kbps
환경ntal
작동 온도 :	-40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F)
저장 온도 :	-40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F)
상대 습도 :	5% ~ 95% 비 응축
MTBF	> 200,000 시간
전기 및 기계적
입력 전원 :	12 ~ 48VDC, 중복 전력 (6 핀 터미널 블록)
전력 소비 :	8W 최대
보호:
전원 입력 과부하 :	자동 재 정착 가능
역 극성 :	현재의

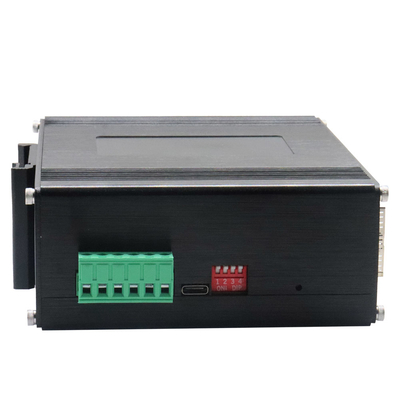

DIP 스위치
4 자리 딥 스위치 기능	담그다	기능	설정
	SW 1	블란	on- 활성화	꺼짐 - 비활성화
	SW 2	링 관리	on- 활성화	꺼짐 - 비활성화
	SW 3	예약된	온 - 예약	OFF- 예약
	SW 4	예약된	온 - 예약	OFF- 예약
LED 표시기 :
PWR :	전원 상태
이더넷 (포트 당) :	링크/활동
섬유:	기가비트 SFP 포트 : F9 ~ F10
치수 (WXDXH) :	149 x 114 x 50 mm
무게:	0.55kg
포장:	알루미늄 케이스
장착 옵션 :	Din-Rail 마운트
소프트웨어 기능
중복 프로토콜	STP/RSTP/MSTP/ERPSV2, 링크 집계를 지원합니다
멀티 캐스트 지원	지원 IGMP 스누핑 v1/v2/v3, 지원 GMRP, GVMP, 802.1Q
블란	IEEE 802.1Q 4K VLAN, 지원 Qinq, Double Vlan,
시간 관리	SNTP
QOS	흐름 기반 리디렉션 흐름 기반 속도 제한 흐름 기반 패킷 필터링 8*각 포트의 출력 대기열 802.1p/dscp 우선 순위 매핑 diff-serv qo, 우선 순위 마크/비고 큐 스케줄링 알고리즘 (SP, WRR, SP+WRR)
ACL	포트 기반 발행 ACL 포트 및 VLAN을 기반으로 한 ACL L2 ~ L4 패킷 필터링, 첫 번째 80 바이트 메시지와 일치합니다. Mac, 대상 MAC 주소, IP 소스, 대상 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL을 제공합니다.
진단 유지 보수	포트 미러링, Syslog, Ping을 지원합니다
관리 기능	CLI, Web, SNMPV1/V2/V3, Management for Management, EEE, LLDP, DHCP 서버/클라이언트 (IPv4/IPv6), Cloud/MQTT를 지원합니다.
경보 관리	1 웨이 릴레이 알람 출력, RMON, 트랩을 지원합니다
보안	방송 폭풍 보호, HTTPS/SSLV3, AAA & RADIUS, SSH2.0 DHCP 스누핑 지원, 옵션 82,802.1X 보안 액세스, 지원 사용자 계층 관리, ACL 액세스 제어 목록, 지원 DDOS, 포트 기반 MAC 필터링 / 바인딩, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 한계
사전 레이어 2+ 기능	IPv4/IPv6 관리 정적 경로
규제 승인
ISO9001, CE, ROHS, FCC
EN55022 : 2010+AC : 2011, 클래스 a
EN 61000-3-2 : 2006+A1 : 2009+A2 : 2009
EN 61000-3-3 : 2013
EN55024 : 2010
IEC 61000-4-2 : 2008 (ESD)
IEC 61000-4-3 : 2010 (RS)
IEC 61000-4-4 : 2012 (EFT)
IEC 61000-4-5 : 2014 (서지)
IEC 61000-4-6 : 2013 (CS)
IEC 61000-4-8 : 2009 (PFMF)
