산업용 8-포트 10/100/1000Base-T 802.3at PoE + 2-포트 1000Base-X SFP 강화 관리 이더넷 스위치

산업용 L2+ 8-포트 10/100/1000T 802.3at PoE +2- 포트 1000X SFP 관리된 이더넷 스위치

전반적인 설명

ETH-IMC208MP 시리즈는 산업용 L2+ 관리 이더넷 스위치입니다.

강력한 Power over Ethernet (PoE) 기능을 갖춘 고성능 네트워크

IEEE 802.3at PoE+ 지원을 가진 8× 10/100/1000Base-T(X) 포트 (포트당 최대 30W) 및

2 × 1000Base-X SFP 슬롯, 이 단단한 스위치는 구리 둘 다에 대한 유연한 연결을 제공합니다

그리고 섬유망.

가혹한 산업환경에 설계, 스위치는 풀/하프 듀플렉스 모드를 지원, 자동

MDI/MDI-X 및 다양한 단일 모드/멀티 모드 SFP 모듈 (1/2 코어)

다양한 응용 프로그램에서 원활한 통합

QoS, 보안 등) 는 네트워크 트래픽에 대한 세분화된 통제를 제공하여 IP 감시에 이상적입니다.

(PoE 카메라), 무선 액세스 포인트, 원격 산업 네트워크
✔ 8 × 기가비트 PoE+ 포트 (802.3at, 포트당 30W)
✔ 2 × SFP 섬유 업링크 장거리 또는 노이즈 면역 연결
✔ 산업용 경화 설계 (-40°C ~ +75°C 작동)
✔ 자동 협상 & 플러그 앤 플레이 배포
✔ 최적화된 성능을 위해 L2+ 관리 스위칭

다재다능하고 고전력 솔루션으로 PoE 장치와 광섬유 척추를

환경.

특징

9K 바이트 덤보 프레임

IEEE 802.3az 에너지 효율 이더넷 (EEE)

IP40 알루미늄 케이스

DIN-Rail 설치를 지원합니다

-40°C~80°C (-40°F~176°F) 작업 온도

IEEE802.3af/at를 준수합니다

DIP 스위치는 한 키 VLAN, 한 키 링 관리, PoE 리셋 및 250m PoE를 지원합니다.

네트워크

RS232에 액세스 할 필요 없이 간편한 관리를 위해 USB-C 포트를 연결하는 지원을

시리즈 포트

8x10/100/1000Base-T + 2x1000Base-X SFP를 지원합니다

10/100/1000Mbps RJ45 포트 지원 풀/하프 듀플렉스, 자동 협상, 자동 MDI/MDIX

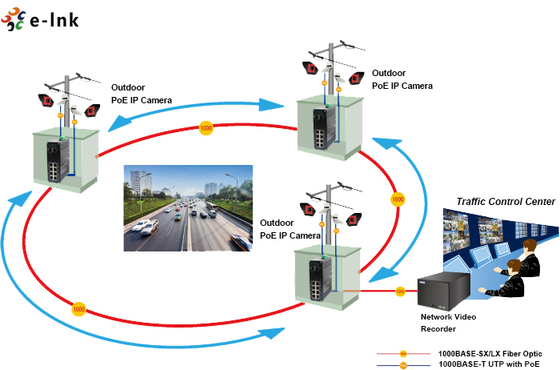

적용

기술 지표

이더넷
표준:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBASE-R
	IEEE802.3p QoS
	IEEE802.1d 스펜닝 트리
전달 및 필터링 속도:	14,880pps (10Mbps)
	148800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
패킷 버퍼 메모리:	12M 비트
처리 유형:	저장 및 전달
백플레인 대역폭	110Gbps
최대 패킷 길이는:	9K 바이트 덤보 프레임
주소 테이블 크기:	8K MAC 주소
인터페이스

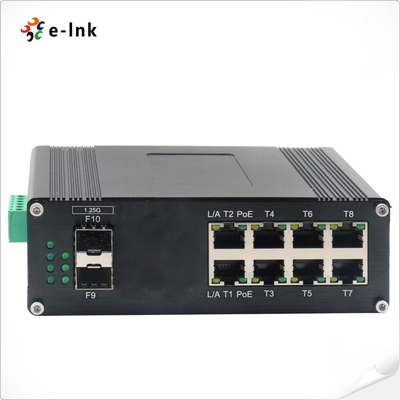

커넥터:	8 x RJ45
RS485:	1 x RS485 (선택)
광 포트:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (관리용)
RS485 일련 인터페이스 (선택)
물리적 인터페이스	산업 표준 3 핀 나사 터미널
데이터 타입	1Ch RS485 쌍방향
RS-485 신호	데이터 +, 데이터-, GND
연쇄 포트 라인 거리 (황제)	1000미터
보드율	0 ~ 800kbps
PoE (Power over Ethernet)
표준:	IEEE 802.3at 파워 오버 이더넷 플러스
	IEEE 802.3af 이더넷 전원
항구:	RJ45
파워 핀 할당	4/5(+), 7/8(-)
PoE 예산:	최대 240W PoE 예산
환경텐탈
작동 온도:	-40°C ~ 80°C (-40°F ~ 176°F)
저장 온도:	-40°C ~ 85°C (-40°F ~ 185°F)
상대 습도:	5%~95% 비연결성
MTBF	> 200만 시간
전기 및 기계
입력 전력:	48~57VDC, 부재 전력 (6핀 터미널 블록)
전력 소비:	8W Max. (사용중인 PoE <240W)
보호:
전력 입력 과부하:	자동 재설정
역극성:	현재

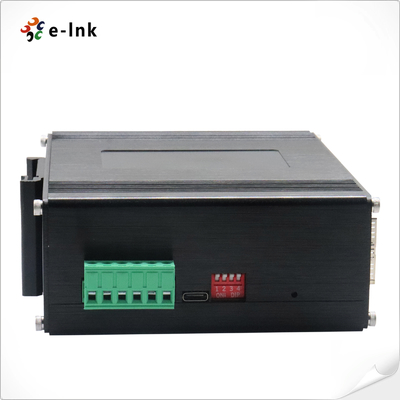

DIP 스위치
4자리 DIP 스위치 기능	DIP	기능	설정
	SW 1	VLAN	ON - 활성화	OFF - 장애인
	SW 2	링 관리	ON - 활성화	OFF - 장애인
	SW 3 (향상될 예정)	250m PoE 네트워크	ON - 활성화	OFF - 장애인
	SW 4 (향상될 예정)	PoE 재설정	ON - 활성화	OFF - 장애인
LED 표시기:
PWR:	전력 상태
이더넷 (포트당):	연결/활동
포지션은:	PoE 상태
섬유:	기가비트 SFP 포트: F9~F10

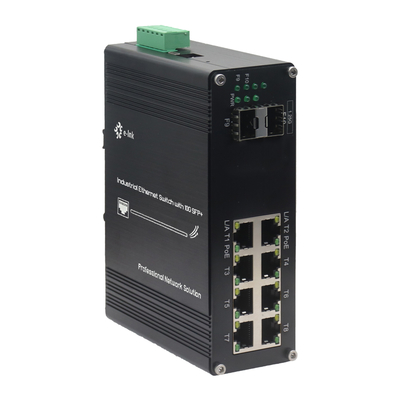

크기 (WxDxH):	149 x 114 x 50mm
무게:	0.55Kg
케이스:	알루미늄 케이스
장착 옵션:	DIN-Rail 마운트
소프트웨어 기능
해고 프로토콜	STP/RSTP/MSTP/ERPSv2를 지원합니다. 링크 집계
멀티캐스트 지원	IGMP 스누핑 V1/V2/V3를 지원하고 GMRP, GVMP를 지원합니다.802.1Q
VLAN	IEEE 802.1Q 4K VLAN 지원, QINQ, 이중 VLAN 지원,
시간 관리	SNTP
QOS	흐름 기반의 리디렉션 유동률 제한 흐름 기반 패킷 필터링 8*각 포트 802.1p/DSCP 우선 순위 매핑의 출력 대기열 Diff-Serv QoS, 우선순위 표시/기록 큐 스케줄링 알고리즘 (SP, WRR, SP+WRR)
ACL	포트 기반 발급 ACL 포트 및 VLAN에 기반한 ACL L2에서 L4 패킷 필터링, 첫 80 바이트 메시지 일치. MAC, 목적지 MAC 주소, IP 소스, 목적지 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL를 제공
PoE 관리	PoE 전원 공급 장치의 총 전력 제한 PoE 출력 전력 할당 PoE 출력 우선 순위 구성 PoE 작업 상태 PoE 운영의 스케줄링
진단 유지	포트 미러링, Syslog, Ping를 지원합니다.
관리 기능	CLI, WEB, SNMPv1/v2/v3, 관리용 Telnet 서버, EEE, LLDP, DHCP 서버/클라이언트 (IPv4/IPv6), 클라우드/MQTT
경보 관리	1방향 리레 알람 출력, RMON, TRAP를 지원합니다.
안전	브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 DHCP 스누핑을 지원합니다, 옵션 82,802.1X 보안 접근 사용자 계층 관리, ACL 액세스 제어 목록을 지원합니다. DDOS,포트 기반 MAC 필터링/결속, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 제한을 지원합니다.
고급 계층 2+ 기능	IPv4/IPv6 관리 정적 경로
규제 승인
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, A급
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2:2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (올림)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8:2009 (PFMF)
