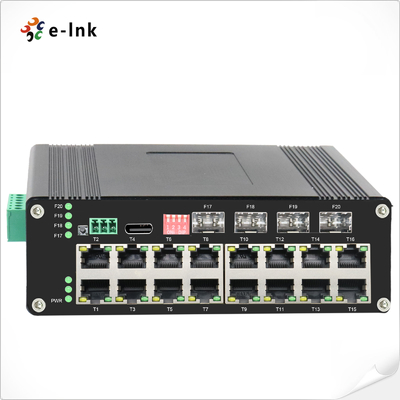

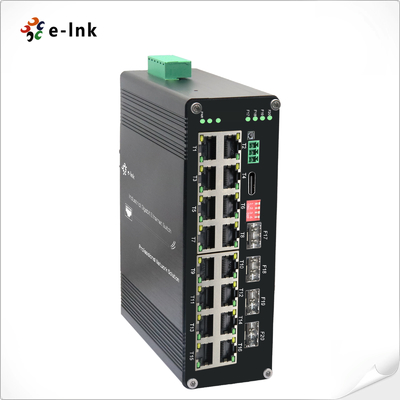

산업용 L2+ 관리 16-포트 10/100/1000Base-T + 4-포트 1000Base-X SFP 강화 관리 이더넷 스위치

산업용 L2+ 16포트 10/100/1000T + 4포트 1000X SFP 관리형 이더넷 스위치

개요

ETH-DIMC2416M 시리즈는 산업 등급 L2+ 관리형 이더넷 스위치로, 다음과 같이 설계되었습니다.

미션 크리티컬 네트워킹 애플리케이션용입니다. 이 고밀도 스위치는 16× 10/100/1000Base-T(X)를 특징으로 합니다.

구리 포트와 4× 1000Base-X SFP 광섬유 슬롯은 다양한 환경에 유연한 연결 옵션을 제공합니다.

산업 환경.

신뢰성을 위해 설계된 이 스위치는 다음을 지원합니다.
- Full/Half 이중 모드 및 자동 MDI/MDI-X를 갖춘 자동 협상 구리 포트
- 다용도 SFP 옵션(단일 모드/멀티 모드, 1/2 코어)
- VLAN, QoS 및 보안 기능을 포함한 고급 L2+ 관리
- 극한 조건에서 작동하기 위한 산업용 강화 설계

다음에 적합합니다.
✓ 산업 자동화 시스템
✓ IP 감시 네트워크(여러 대의 카메라 지원)
✓ 무선 액세스 포인트 배포
✓ 원격 사이트 연결
✓ 가혹한 환경 애플리케이션

높은 포트 밀도, 광섬유 업링크 기능 및 견고한 구조를 결합하여

ETH-DIMC2416M 시리즈는 표준 상업용 스위치가

실패할 경우 안정적인 네트워크 성능을 제공합니다. 스위치의 관리 기능을 통해 정밀한 네트워크 제어가 가능하며, 산업용 설계

는 -40°C ~ +75°C의 온도에서 지속적인 작동을 보장하여 실외에 적합합니다.

설치 및 까다로운 산업 환경.

특징

► RS232 직렬에 액세스할 필요 없이 간편한 관리를 위해 USB-C 포트 연결 지원

포트

► 10K 바이트 점보 프레임

► IEEE 802.3az 에너지 효율적인 이더넷(EEE)

► IP40 알루미늄 케이스

► DIN 레일 설치 지원

      ► -40°C ~ 80°C(-40°F ~ 176°F) 작동

► 16x10/100/1000Base-T + 4x1000Base-X SFP 지원

► 10/100/1000Mbps RJ45 포트는 Full/Half-duplex, 자동 협상, 자동 MDI/MDIX 지원

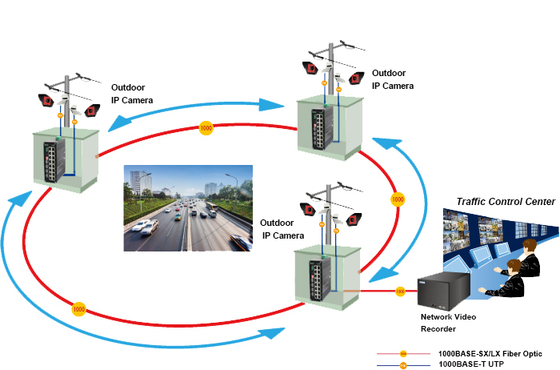

응용 프로그램

기술 지수

이더넷
표준:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d 스패닝 트리
전송 및 필터링 속도:	14,880pps(10Mbps)
	148,800pps(100Mbps)
	1,488,000pps(1000Mbps)
패킷 버퍼 메모리:	12M 비트
처리 유형:	저장 및 전달
백플레인 대역폭	110Gbps
최대 패킷 길이:	10K 바이트 점보 프레임
주소 테이블 크기:	8K MAC 주소
인터페이스
커넥터:	16 x RJ45
RS485:	1 x RS485(선택 사항)
광 포트:	4 x 1000Base-X SFP
USB-C:	1 x USB-C(관리용)
RS485 직렬 인터페이스(선택 사항)
물리적 인터페이스	산업 표준 3핀 스크류 터미널
데이터 유형	1Ch RS485 양방향
RS-485 신호	데이터+, 데이터-, GND
직렬 포트 라인 거리(구리)	1000미터
전송 속도	0 ~ 800kbps
환경온도:
-40°C ~ 80°C(-40°F ~ 176°F)	보관 온도:
-40°C ~ 85°C(-40°F ~ 185°F)	상대 습도:
5% ~ 95% 비응축	MTBF
> 200,000시간	전기 및 기계

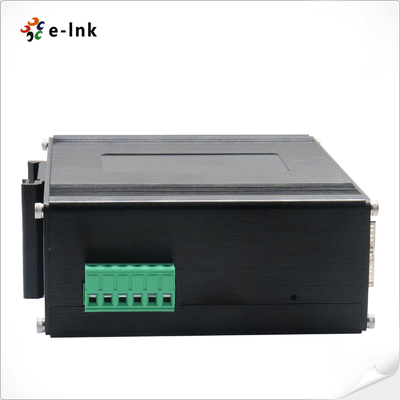

입력 전원:
12~48VDC, 이중 전원(6핀 터미널 블록)	전력 소비:
최대 8W	보호:
전원 입력 과부하:
자동 재설정 가능	역 극성:
제공	DI
P 스위치4자리 DIP 스위치 기능
DIP	기능	설정	SW 1
	VLAN	IEEE 802.1Q 4K VLAN 지원, QINQ, 이중 VLAN 지원,	OFF - 비활성화됨	SW 3
	링 관리	ON - 활성화됨	OFF - 비활성화됨	SW 3
	예약됨	ON - 예약됨	OFF - 예약됨	LED 표시기:
	예약됨	ON - 예약됨	OFF - 예약됨	LED 표시기:
PWR:
전원 상태	이더넷(포트별):
링크/활동	광섬유:
기가비트 SFP 포트: F17~F20	크기(WxDxH):
155 x 115 x 85mm	무게:
1.2KG	케이스:
알루미늄 케이스	장착 옵션:
DIN 레일 마운트	소프트웨어 기능
중복 프로토콜
STP/RSTP/MSTP/ERPSv2, 링크 집선 지원	멀티캐스트 지원
IGMP 스누핑 V1/V2/V3 지원, GMRP, GVMP, 802.1Q 지원	VLAN
IEEE 802.1Q 4K VLAN 지원, QINQ, 이중 VLAN 지원,	시간 관리
SNTP	QOS
흐름 기반 리디렉션	흐름 기반 속도 제한 흐름 기반 패킷 필터링 각 포트의 8*출력 큐 802.1p/DSCP 우선 순위 매핑 Diff-Serv QoS, 우선 순위 표시/재표시 큐 스케줄링 알고리즘(SP, WRR, SP+WRR) ACL
포트 기반 발급 ACL	포트 및 VLAN 기반 ACL L2 ~ L4 패킷 필터링, 처음 80바이트 메시지 일치. MAC, 대상 MAC 주소, IP 소스, 대상 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL 제공 PoE 관리
PoE 전원 공급 장치의 총 전력 제한	PoE 출력 전력 할당 PoE 출력 우선 순위 구성 PoE 작동 상태 PoE 작동 예약 진단 유지 관리
포트 미러링, Syslog, Ping 지원	관리 기능
CLI, WEB, SNMPv1/v2/v3, Telnet 서버(관리용), EEE, LLDP, DHCP 서버/클라이언트(IPv4/IPv6), 클라우드/MQTT 지원	알람 관리
1방향 릴레이 알람 출력, RMON, TRAP 지원	보안
브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA 및 RADIUS, SSH2.0	DHCP 스누핑, 옵션 82, 802.1X 보안 액세스 지원, 사용자 계층적 관리, ACL 액세스 제어 목록 지원, DDOS, 포트 기반 MAC 필터링/바인딩, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 제한 지원 고급 레이어 2+ 기능
IPv4/IPv6 관리	정적 경로 규제 승인
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, 클래스 A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008(ESD)
IEC 61000-4-3: 2010(RS)
IEC 61000-4-4: 2012(EFT)
IEC 61000-4-5: 2014(서지)
IEC 61000-4-6: 2013(CS)
IEC 61000-4-8: 2009(PFMF)
주문 정보

모델
