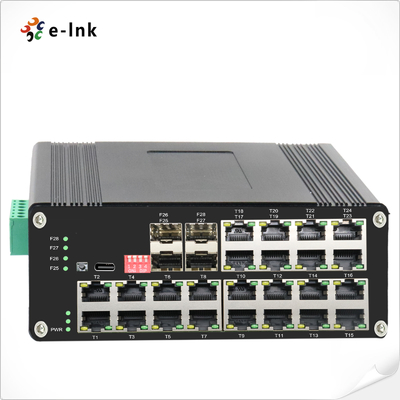

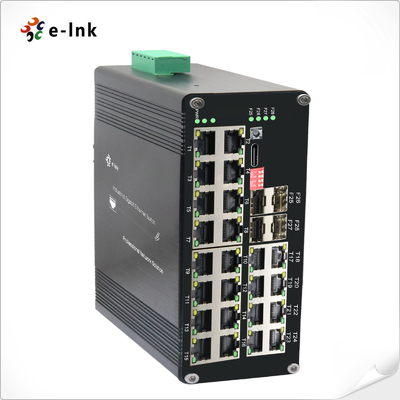

네트워크 통합을 위한 산업용 관리형 SFP 24 TP 포트 및 4 파이버 포트 이더넷 스위치

산업용 L2+ 24포트 10/100/1000T + 4포트 1000X SFP 관리형 이더넷 스위치

개요

ETH-DIMC2424M 시리즈는 까다로운 환경에서 고밀도 네트워크 구축을 위해 설계된 산업 등급 L2+ 관리형 이더넷 스위치입니다.

24× 10/100/1000Base-T(X)를 특징으로 합니다.

구리 포트와 4× 1000Base-X SFP 광 슬롯을 갖춘 이 견고한 스위치는 산업용 애플리케이션에 탁월한 연결성을 제공합니다.

주요 특징:

- 높은 포트 밀도: Full/Half 이중 및 자동을 지원하는 24× 자동 협상 기가비트 이더넷 포트
MDI/MDI-X 지원

- 유연한 광 업링크: 단일 모드/멀티 모드(1/2 코어) 모듈과 호환되는 4× SFP 슬롯
- 고급 L2+ 관리: VLAN, QoS, 보안 및 네트워크를 포함한 포괄적인 기능
모니터링

- 산업 내구성: 극한 조건(-40°C ~ +75°C)에서 안정적인 작동을 위해 설계됨
이상적인 응용 분야:

✓ 대규모 산업 자동화 시스템
✓ 고밀도 IP 감시 네트워크
✓ 엔터프라이즈 무선 액세스 포인트 구축
✓ 광 백홀을 사용한 원격 사이트 연결
✓ 강화된 장비가 필요한 미션 크리티컬 인프라
ETH-DIMC2424M 시리즈는 높은 포트 수와 광 연결성을 결합하여

구리 액세스와 광 백본 기능을 모두 필요로 하는 네트워크를 위한 확장 가능한 솔루션을 제공합니다.

스위치의 산업 등급 구조는 열악한 환경에서 안정적인 성능을 보장하며, 고급 관리 기능은 정확한 네트워크 제어 및 최적화를 가능하게 합니다. 이는 네트워크 안정성, 확장성 및 원격 관리가

중요한 요구 사항인 응용 분야에 특히 적합합니다.

특징

► 10K 바이트 점보 프레임

► IEEE 802.3az 에너지 효율적인 이더넷(EEE)

► IP40 알루미늄 케이스

► DIN 레일 설치 지원

      ►-40°C ~ 80°C(-40°F ~ 176°F) 작동

► 24x10/100/1000Base-T + 4x1000Base-X SFP 지원

► 10/100/1000Mbps RJ45 포트는 Full/Half-duplex, 자동 협상, 자동 MDI/MDIX 지원

► RS232에 액세스할 필요 없이 간편한 관리를 위해 USB-C 포트 연결 지원

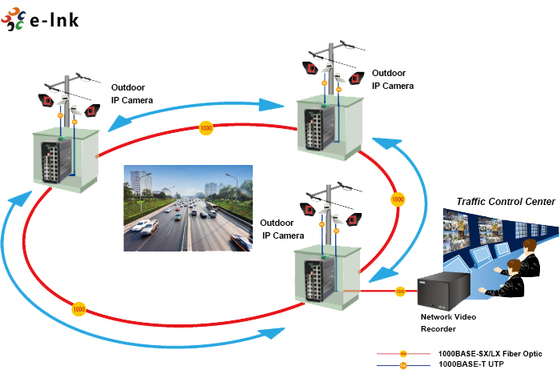

응용 프로그램

기술 지표

이더넷

표준:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T
IEEE802.3z 1000BASE-X	IEEE802.3p QoS
	IEEE802.1d 스패닝 트리
	전송 및 필터링 속도:
	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
패킷 버퍼 메모리:	12M 비트
	처리 유형:
	저장 후 전달
백플레인 대역폭	110Gbps
최대 패킷 길이:	10K 바이트 점보 프레임
주소 테이블 크기:	8K MAC 주소
인터페이스	커넥터:
24 x RJ45	RS485:
1 x RS485 (선택 사항)
광 포트:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (관리용)
RS485 직렬 인터페이스 (선택 사항)	물리적 인터페이스
산업 표준 3핀 스크류 터미널	데이터 유형
1Ch RS485 양방향
RS-485 신호	Data+, Data-, GND
직렬 포트 라인 거리(구리)	1000미터
전송 속도	0 ~ 800kbps
환경	온도:
-40°C ~ 80°C(-40°F ~ 176°F)	보관 온도:
-40°C ~ 85°C(-40°F ~ 185°F)상대 습도:
5% ~ 95% 비응축	MTBF
> 200,000시간	전기 및 기계

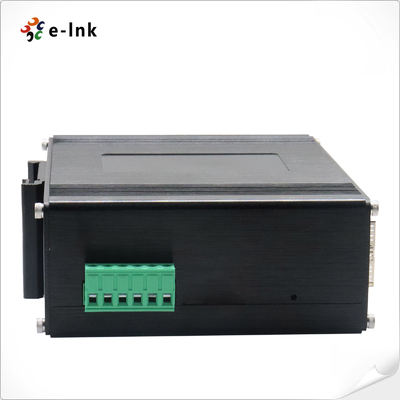

입력 전원:	12~48VDC, 이중 전원(6핀 터미널 블록)
전력 소비:	최대 8W
보호:
전원 입력 과부하:	자동 재설정 가능
역 극성:	제공
DI
P 스위치	4자리 DIP 스위치 기능
DIP	기능
설정SW 1
VLAN	ON - 활성화됨	OFF - 비활성화됨	SW 2
	링 관리	흐름 기반 리디렉션	OFF - 예약됨	SW 4
	예약됨	ON - 예약됨	OFF - 예약됨	SW 4
	예약됨	전원 상태	이더넷(포트별):	링크/활동
	PWR:	전원 상태	이더넷(포트별):	링크/활동
RJ45 포트
(T1~T24)	광섬유:
기가비트 SFP 포트: F25~F28	치수(WxDxH):
155 x 115 x 85 mm	무게:
1.2KG	케이스:
알루미늄 케이스	장착 옵션:
DIN 레일 마운트	소프트웨어 기능
중복 프로토콜	STP/RSTP/MSTP/ERPSv2, 링크 집선 지원
멀티캐스트 지원	IGMP 스누핑 V1/V2/V3 지원, GMRP, GVMP, 802.1Q 지원
VLAN
IEEE 802.1Q 4K VLAN 지원, QINQ, Double VLAN 지원,	시간 관리
SNTP	QOS
흐름 기반 리디렉션	흐름 기반 속도 제한
흐름 기반 패킷 필터링	각 포트의 8*출력 큐 802.1p/DSCP 우선 순위 매핑
Diff-Serv QoS, 우선 순위 표시/재표시	큐 스케줄링 알고리즘(SP, WRR, SP+WRR) ACL 포트 기반 발급 ACL 포트 및 VLAN 기반 ACL L2 ~ L4 패킷 필터링, 처음 80바이트 메시지 일치. MAC, 대상 MAC 주소, IP 소스, 대상 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL 제공
진단 유지 관리	포트 미러링, Syslog, Ping 지원 관리 기능 CLI, WEB, SNMPv1/v2/v3, Telnet 서버(관리용), EEE, LLDP, DHCP 서버/클라이언트(IPv4/IPv6), Cloud/MQTT 지원 알람 관리
1방향 릴레이 알람 출력, RMON, TRAP 지원	보안
브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	DHCP 스누핑, 옵션 82, 802.1X 보안 액세스 지원,
사용자 계층적 관리, ACL 액세스 제어 목록 지원,	DDOS, 포트 기반 MAC 필터링/바인딩, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 제한 지원
고급 레이어 2+ 기능	IPv4/IPv6 관리 정적 경로 규제 승인 ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, 클래스 A	EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (서지)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
주문 정보
모델
설명
ETH-DIMC2424M
산업용 L2+ 24포트 10/100/1000T + 4포트 1000X SFP 관리형 이더넷 스위치

SFP 옵션
