네트워크 통합을 위한 산업용 SFP+ 8 TP 포트 및 6 파이버 포트 관리형 이더넷 스위치

► SFP 옵션. SFP 옵션 페이지에서 SFP를 선택하십시오.

개요

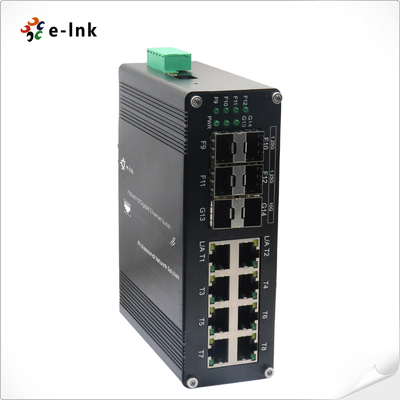

ETH-IMC2408M 시리즈는 까다로운 환경에서

고성능 네트워킹을 위해 설계된 산업용 관리형 멀티 기가비트 이더넷 스위치입니다. 8개의 기가비트 구리 포트, 4개의 1G

SFP 슬롯, 2개의 10G SFP+ 포트를 결합하여 이 강화된 스위치는

대역폭 집약적인 애플리케이션에 탁월한 연결 유연성을 제공합니다.

주요 기능 및 장점:
✔ 하이브리드 포트 구성:
- 자동 MDI/MDI-X를 지원하는 8개의 10/100/1000Base-T(X) RJ45 포트
- 4개의 1000Base-X SFP 슬롯(1G)
- 고속 업링크를 위한 2개의 10G SFP+ 포트

✔ 미래 지향적인 파이버 지원:
- 1G 및 10G 광학 장치 모두와 호환
- 단일 모드/멀티 모드(1/2 코어) SFP/SFP+ 모듈 지원
- 최대 80km까지 장거리 연결 지원(적절한 광학 장치 사용 시)

✔ 산업 등급 신뢰성:
- -40°C ~ +75°C 작동 온도 범위
- DIN 레일 또는 벽면 장착 옵션
- 서지 보호 및 진동 저항

✔ 고급 관리:
- VLAN, QoS 및 IGMP 스누핑
- 포트 미러링 및 트래픽 우선 순위 지정
- 웹/CLI/SNMP 관리 인터페이스

이상적인 애플리케이션:
• 4K IP 카메라를 사용하는 고대역폭 감시 시스템
• 10G 업링크가 필요한 산업 백본 네트워크
• 5G/Wi-Fi 6 배포를 위한 무선 집선 지점
• 스마트 교통 시스템(ITS, 철도 통신)

ETH-IMC2408M 시리즈는 1G 액세스 포트와 10G 파이버 업링크의 독특한 조합으로

엣지 장치와 코어 네트워크 간의 격차를 해소합니다. 스위치의 강화된 설계는

가혹한 조건에서도 안정적인 작동을 보장하는 동시에 증가하는 네트워크에 대한

확장 가능한 대역폭을 제공합니다.

기능

► RS232 직렬 포트에 액세스할 필요 없이 간편한 관리를 위해 USB-C 포트 연결 지원

► 9K 바이트 점보 프레임

► IEEE 802.3az 에너지 효율적인 이더넷(EEE)

► IP40 알루미늄 케이스

► DIN 레일 설치 지원

► -40°C ~ 80°C(-40°F ~ 176°F) 작동 온도

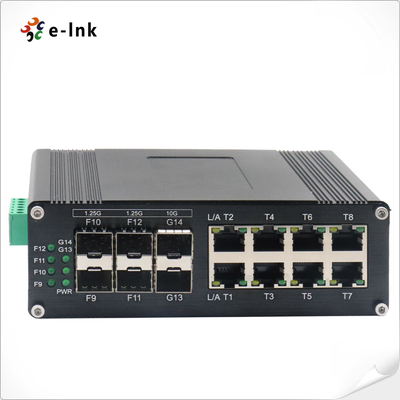

► 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP 지원

► 10/100/1000Mbps RJ45 포트는 전이중/반이중, 자동 협상, 자동 MDI/MDIX 지원

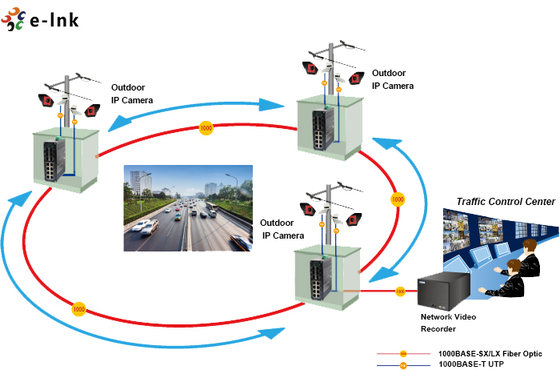

응용 프로그램

기술 지표

이더넷

표준:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d 스패닝 트리
	전송 및 필터링 속도:
14,880pps (10Mbps)	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
	패킷 버퍼 메모리:
12M 비트	처리 유형:
Store-and-Forward	백플레인 대역폭
110Gbps	최대 패킷 길이:
9K 바이트 점보 프레임	주소 테이블 크기:
8K MAC 주소	인터페이스
커넥터:
8 x RJ45	RS485:
1 x RS485 (선택 사항)	광 포트:
4 x 1000Base-X SFP	2 x 10G Base-SR/LR SFP+ USB-C:
1 x USB-C (관리용)	RS485 직렬 인터페이스(선택 사항)
물리적 인터페이스
산업 표준 3핀 스크류 터미널	데이터 유형
1Ch RS485 양방향	RS-485 신호
Data+, Data-, GND	직렬 포트 라인 거리(구리)
1000미터	전송 속도
0 ~ 800kbps	환경
작동 온도:-40°C ~ 80°C(-40°F ~ 176°F)
보관 온도:	-40°C ~ 85°C(-40°F ~ 185°F)
상대 습도:	5% ~ 95% 비응축
MTBF	> 200,000시간
전기 및 기계	입력 전원:
12~48VDC, 이중화 전원(6핀 터미널 블록)
전력 소비:	최대 8W(PoE 사용 시
<240W)	보호:전원 입력 과부하:
자동 재설정 가능
역 극성:	제공
DI	P 스위치

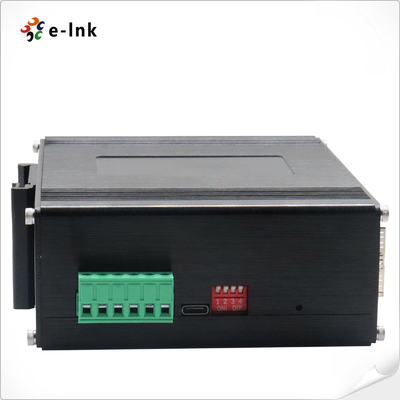

4자리 DIP 스위치 기능DIP
기능	설정	SW 1	VLAN
	ON - 활성화	시간 관리	SW 3	예약됨
	ON - 활성화	OFF - 비활성화	SW 3	예약됨
	ON - 예약됨	OFF - 예약됨	LED 표시등:	PWR:
	ON - 예약됨	OFF - 예약됨	LED 표시등:	PWR:
전원 상태
이더넷(포트별):	링크/활동
파이버:	기가비트 SFP 포트: F9~F12
10G SFP+ 포트: F13, F14	치수(WxDxH):
	149 x 114 x 50 mm
무게:	0.55Kg
케이스:	알루미늄 케이스
장착 옵션:	DIN 레일 장착
소프트웨어 기능	이중화 프로토콜
STP/RSTP/MSTP/ERPSv2, 링크 집선 지원
멀티캐스트 지원	IGMP 스누핑 V1/V2/V3 지원, GMRP, GVMP, 802.1Q 지원
VLAN	IEEE 802.1Q 4K VLAN 지원, QINQ, 이중 VLAN 지원,
시간 관리	SNTP
QOS	흐름 기반 리디렉션
흐름 기반 속도 제한	흐름 기반 패킷 필터링 각 포트의 8*출력 큐 802.1p/DSCP 우선 순위 매핑 Diff-Serv QoS, 우선 순위 표시/재표시 큐 스케줄링 알고리즘(SP, WRR, SP+WRR) ACL 포트 기반 ACL 발행
포트 및 VLAN 기반 ACL	L2 ~ L4 패킷 필터링, 처음 80바이트 메시지 일치. MAC, 대상 MAC 주소, IP 소스, 대상 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL 제공 진단 유지 관리 포트 미러링, Syslog, Ping 지원
관리 기능	CLI, WEB, SNMPv1/v2/v3, 관리를 위한 Telnet 서버, EEE, LLDP, DHCP 서버/클라이언트(IPv4/IPv6), Cloud/MQTT 지원
알람 관리	1방향 릴레이 알람 출력, RMON, TRAP 지원
보안	브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
DHCP 스누핑, 옵션 82, 802.1X 보안 액세스 지원,	사용자 계층적 관리, ACL 액세스 제어 목록 지원, DDOS, 포트 기반 MAC 필터링/바인딩, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 제한 지원 고급 레이어 2+ 기능 IPv4/IPv6 관리
정적 경로	규제 승인 ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (서지)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
