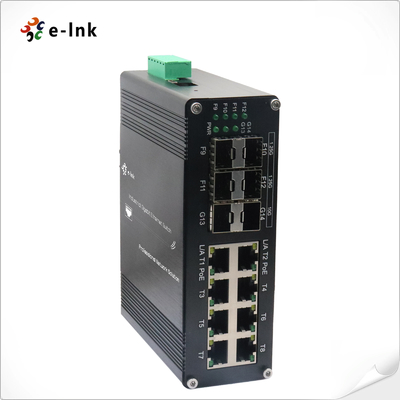

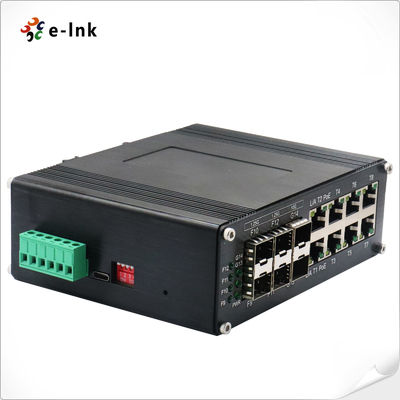

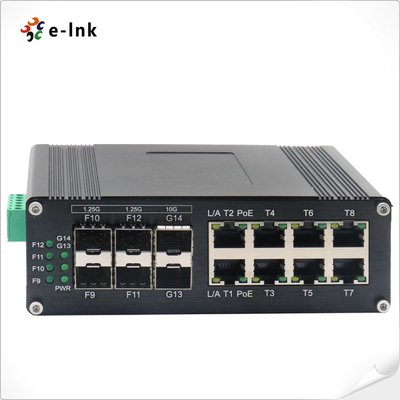

산업용 8 TP 포트와 6 Fiber 포트 SFP+ 관리 이더넷 스위치

SFP 옵션

개요

ETH-IMC2408MP 시리즈는 산업 등급 L2+ 관리형 멀티 기가비트 PoE+ 스위치로,

고전력 PoE 전송과 고급 파이버 연결을 결합합니다. 8× 기가비트 PoE+ 포트

(802.3at, 30W/포트), 4× 1G SFP 슬롯, 2× 10G SFP+ 업링크를 특징으로 하며, 이 강화된 스위치는

가혹한 환경에서 대역폭 집약적인 Power-over-Ethernet 애플리케이션을 위해 설계되었습니다.

주요 기능 및 장점:
✔ 고전력 PoE+ 설계:
- 8× 10/100/1000Base-T(X) 포트는 포트당 최대 30W를 제공합니다.
- 여러 고성능 장치에 전원을 공급하기 위한 총 240W PoE 예산

✔ 멀티 기가비트 파이버 연결:
- 4× 1000Base-X SFP 슬롯(1G) + 2× 10G SFP+ 포트
- 단일 모드/멀티 모드(1/2 코어) 모듈 지원
- 단거리에서 80km+까지 유연한 파이버 토폴로지 지원

✔ 산업용 신뢰성:
- -40°C ~ +75°C 작동 온도 범위
- DIN 레일 또는 벽면 장착 옵션
- EMI/서지 보호(EN61000-6-2/4 준수)

✔ 고급 L2+ 관리:
- VLAN, QoS 및 PoE 전원 관리
- 최적화된 멀티캐스트 트래픽을 위한 IGMP 스누핑
- 안전한 작동을 위한 듀얼 펌웨어 이미지

이상적인 애플리케이션:
• 고해상도 감시 시스템(10G 백홀이 있는 PTZ 카메라)
• 야외 무선 네트워크(파이버 집선을 사용하는 PoE 전원 WAP)
• 혼합 PoE 및 파이버 요구 사항이 있는 산업 자동화
• 교통 인프라(터널/교량 모니터링 시스템)

고전력 PoE, 1G 액세스 포트 및 10G 파이버 업링크의 독특한 조합을 통해,

ETH-IMC2408MP 시리즈는 최신 산업 네트워크에 탁월한 다용성을 제공합니다. 스위치의

강화된 디자인은 극한 조건에서 24/7 작동을 보장하는 동시에 확장 가능한 대역폭을 제공합니다.

그리고 증가하는 IoT 배포를 위한 전원 공급.

기능

► DIP 스위치는 원키 VLAN, 원키 링 관리, PoE 재설정 및 250m PoE를 지원합니다.

네트워크

► RS232에 액세스할 필요 없이 간편한 관리를 위해 USB-C 포트 연결 지원

시리얼 포트

► 9K 바이트 점보 프레임

► IEEE 802.3az 에너지 효율적인 이더넷(EEE)

► IP40 알루미늄 케이스

► DIN 레일 설치 지원

► 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+ 지원

► 10/100/1000Mbps RJ45 포트는 전이중/반이중, 자동 협상, 자동 MDI/MDIX 지원

► IEEE802.3af/at 준수

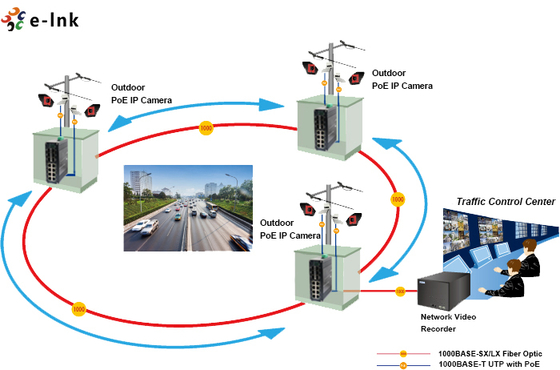

응용 프로그램

기술 지표

이더넷
표준:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d 스패닝 트리
전송 및 필터링 속도:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
패킷 버퍼 메모리:	12M 비트
처리 유형:	Store-and-Forward
백플레인 대역폭	110Gbps
최대 패킷 길이:	9K 바이트 점보 프레임
주소 테이블 크기:	8K MAC 주소
인터페이스
커넥터:	8 x RJ45
RS485:	1 x RS485 (옵션)
광 포트:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (관리용)
RS485 직렬 인터페이스(옵션)
물리적 인터페이스	산업 표준 3핀 스크류 터미널
데이터 유형	1Ch RS485 양방향
RS-485 신호	Data+, Data-, GND
직렬 포트 라인 거리(구리)	1000미터
전송 속도	0 ~ 800kbps
PoE(Power over Ethernet)
표준:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
포트:	RJ45
전원 핀 할당	4/5(+), 7/8(-)
PoE 예산:	최대 240와트 PoE 예산
환경온도:
-40°C ~ 80°C(-40°F ~ 176°F)	보관 온도:
-40°C ~ 85°C(-40°F ~ 185°F)	상대 습도:
5% ~ 95% 비응축	MTBF
> 200,000시간	전기 및 기계
입력 전원:
48~57VDC, 이중 전원(6핀 터미널 블록)	전력 소비:
최대 8W(PoE 사용 시	<240W)보호:
전원 입력 과부하:
자동 재설정 가능	역 극성:
제공	DI
P 스위치4자리 DIP 스위치 기능
DIP	기능	설정	SW 1
	VLAN	IEEE 802.1Q 4K VLAN 지원, QINQ, 이중 VLAN 지원,	OFF - 비활성화됨	LED 표시기:
	링 관리	ON - 활성화됨	OFF - 비활성화됨	LED 표시기:
	250m PoE 네트워크	ON - 활성화됨	OFF - 비활성화됨	LED 표시기:
	PoE 재설정	ON - 활성화됨	OFF - 비활성화됨	LED 표시기:
PWR:
전원 상태	이더넷(포트별):
링크/활동	PoE(선택 사항)
PoE 상태	파이버:
기가비트 SFP 포트: F9~F12	10G SFP+ 포트: F13, F14
	크기(WxDxH):
149 x 114 x 50mm	무게:
0.55Kg	케이스:
알루미늄 케이스	장착 옵션:
DIN 레일 마운트	소프트웨어 기능
중복 프로토콜
STP/RSTP/MSTP/ERPSv2, 링크 집선 지원	멀티캐스트 지원
IGMP 스누핑 V1/V2/V3 지원, GMRP, GVMP, 802.1Q 지원	VLAN
IEEE 802.1Q 4K VLAN 지원, QINQ, 이중 VLAN 지원,	시간 관리
SNTP	QOS
흐름 기반 리디렉션	흐름 기반 속도 제한 흐름 기반 패킷 필터링 각 포트의 8*출력 큐 802.1p/DSCP 우선 순위 매핑 Diff-Serv QoS, 우선 순위 표시/재표시 큐 스케줄링 알고리즘(SP, WRR, SP+WRR) ACL
포트 기반 발급 ACL	포트 및 VLAN 기반 ACL L2 ~ L4 패킷 필터링, 처음 80바이트 메시지 일치. MAC, 대상 MAC 주소, IP 소스, 대상 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL 제공 PoE 관리
PoE 전원 공급 장치의 총 전력 제한	PoE 출력 전력 할당 PoE 출력 우선 순위 구성 PoE 작동 상태 PoE 작동 예약 진단 유지 관리
포트 미러링, Syslog, Ping 지원	관리 기능
CLI, WEB, SNMPv1/v2/v3, Telnet 서버 지원(관리용), EEE, LLDP, DHCP 서버/클라이언트(IPv4/IPv6), 클라우드/MQTT 지원	알람 관리
1방향 릴레이 알람 출력, RMON, TRAP 지원	보안
브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	DHCP 스누핑, 옵션 82, 802.1X 보안 액세스 지원, 사용자 계층적 관리, ACL 액세스 제어 목록 지원, DDOS, 포트 기반 MAC 필터링/바인딩, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 제한 지원 고급 레이어 2+ 기능
IPv4/IPv6 관리	정적 경로 규제 승인
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, 클래스 A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008(ESD)
IEC 61000-4-3: 2010(RS)
IEC 61000-4-4: 2012(EFT)
IEC 61000-4-5: 2014(서지)
IEC 61000-4-6: 2013(CS)
IEC 61000-4-8: 2009(PFMF)
주문 정보

모델
