제품 상세 정보:
결제 및 배송 조건:
|
| 커넥터: | 802.3at PoE+ 분사기 기능 (공항 1 내지 3)와 3 Ｘ RJ45 | 광 포트: | 1개 Ｘ SC 1000Base-X |
|---|---|---|---|
| 전력 핀 지정: | 4/5(+), 7/8(-) | 차원 (WxDxH): | 95 Ｘ 70 Ｘ 30 밀리미터 |
| 무게: | 0.3 킬로그램 | 설치 옵션: | DIN-레일 /는 벽에 장착합니다 |

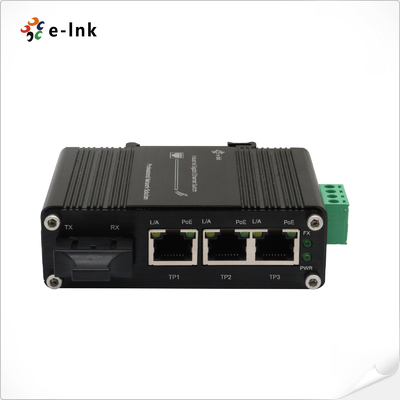

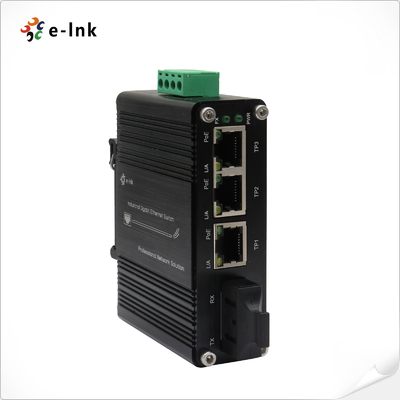

미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 이더넷 스위치 12~48VDC 입력 및 전압 부스터
전반적인 설명
LNK-IMC103GP 시리즈는 작지만 견고한 관리되지 않은 산업 PoE + 스위치입니다.
가혹한 환경 배포 3× 10/100/1000Base-T PoE+ 포트 (802.3at, 30W/포트)
그리고 1× 1000Base-X SC 섬유 포트, 이 공간 절약 스위치는 신뢰할 수 있는 전력과 연결을 제공합니다
극한의 조건에서
주요 특징 및 이점:
✔ 산업용 PoE+ 솔루션:
- IP 카메라/WAP에 전원을 공급하기 위한 3 × 기가비트 PoE 포트 (각 30W까지)
- 내장 전압 부스터는 넓은 12-48VDC 입력 범위를 지원합니다
- 태양광 / 풍력 발전 설비에 이상적입니다
✔ 단단 한 디자인:
- -40°C ~ +75°C 작동 온도
- 진동/충격 저항 구조
- 100% 연소 신뢰성 테스트
✔ 간소화 된 연결:
- 소음 면역 장거리 연결을 위한 SC 섬유 포트
- 자동 협상과 플러그 앤 플레이 동작
- DIN 레일 또는 벽 장착 옵션
✔ 인증 된 신뢰성:
- CE/FCC 준수
- 전압 보호 (EN61000-6-2/4)
- EMI 차단용 금속 가구
이상적인 응용 프로그램:
• 태양 에너지로 작동 하는 야외 감시 시스템
• 교통 인프라 (도로와 터널 모니터링)
• 원격 산업용 IoT 배포
• 무선 네트워크
PoE+와 광섬유 연결, 그리고 넓은 전압 입력의 독특한 조합으로 LNK-IMC103GP
이 스위치는 산업용 엣지 네트워크에 대한 비용 효율적이고 유지보수 없는 솔루션을 제공합니다.
콤팩트한 형태 요소와 단단한 디자인은 공간을 제한하는 설비에 적합합니다.
신뢰성이 중요합니다.
특징
전력 부스터 기능과 함께 12~48VDC 광범위한 전력 입력
최대 90W PoE 예산 (48VDC), 90W PoE 예산 (24VDC), 60W PoE 예산 (12VDC)
전체 / 반 듀플렉스, 자동 협상을 지원합니다
IEEE 802.3az 에너지 효율 이더넷 (EEE)
IP40 알루미늄 케이스

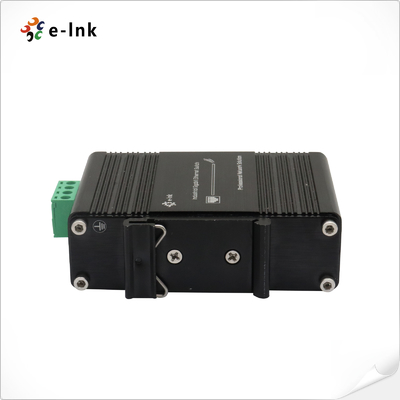

DIN-Rail 및 벽에 장착 된 설치를 지원합니다.
-40°C~75°C (~40°F~167°F) 가운 온도
3 10/100/1000BASET RJ45 자동 MDI/MDI-X 포트 IEEE 802.3at PoE+ 주입기 (포트-1에서 포트-3)
1 1000Base-X SC 포트

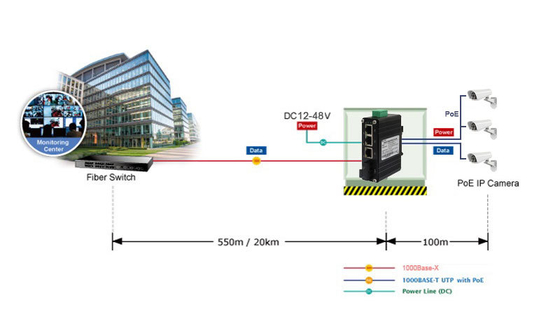

적용
기술 지표
| 이더넷 | |
| 표준: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x 풀 듀플렉스 흐름 제어 | |
| IEEE 802.3az 에너지 효율 이더넷 (EEE) | |
| 처리 유형: | 저장 및 전달 |
| 전향 필터 속도: | 14,880pps (10Mbps) |
| 148800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| 패킷 버퍼 메모리: | 4 Mbit |
| 스위치 패브릭: | 12Gbps |
| 최대 패킷 길이는: | 9K 바이트 |
| 주소 테이블 크기 | 2K MAC 주소 |
| 인터페이스 | |
| 커넥터: | 3 x 802.3at PoE+ 주입기 기능이 있는 RJ45 (포트 1~3) |
| 광 포트: | 1 x SC 1000Base-X |
| PoE (Power over Ethernet) | |
| 표준: | IEEE 802.3at 파워 오버 이더넷 플러스 |
| IEEE 802.3af 이더넷 전원 | |
| 항구: | RJ45 |
| 파워 핀 할당 | 4/5(+), 7/8(-) |
| PoE 예산: | 최대 90W PoE 예산 (48VDC), 90W PoE 예산 (24VDC), 60W PoE 예산 (12VDC) |
| 전기 및 기계 | |
| 입력 전력: | 12~48VDC, 2핀 단말기 블록 |
| 전력 소비: | < 95W (Non-PoE < 6W) |
| LED 표시기: | |
| PWR: | 전력 상태 |
| L/A: | 이더넷 LINK 상태 |
| FX: | Fiber LINK 상태 |
| 포지션은: | PoE 상태 |
| 크기 (WxDxH): | 95 x 70 x 30mm |
| 무게: | 00.3kg |
| 케이스: | 알루미늄 케이스 |
| 장착 옵션: | DIN-Rail / 벽에 장착 |
| 환경 | |
| 작동 온도: | -40°C ~ 75°C (-40°F ~ 167°F) |
| 저장 온도: | -40°C ~ 85°C (-40°F ~ 185°F) |
| 상대 습도: | 5%~95% 비연결성 |
| MTBF | > 200만 시간 |
| 규제 승인 | |
| ISO9001, CE, FCC, RoHS | |
|
EMI: EN55022:2010+AC: 2011, A급 EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2:2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (올림) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8:2009 (PFMF) |
|
주문 정보
| 모델 | 설명 |
| LNK-IMC103GP | 미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 기가비트 이더넷 스위치 12~48VDC 입력 및 전압 부스터, SC 파이버 포트, 멀티모드, 듀얼 파이버, 850nm, 550m |
| LNK-IMC103GP-20 | 미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 기가비트 이더넷 스위치 12~48VDC 입력 및 전압 부스터, SC 파이버 포트, 싱글 모드, 듀얼 파이버, 1310nm, 20km |
| LNK-IMC103GPS-20A | 미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 기가비트 이더넷 스위치 12~48VDC 입력 및 전압 부스터, SC 섬유 포트, 단일 모드, 단일 섬유, 1310nm TX/1550nm RX, 20km |
| LNK-IMC103GPS-20B | 미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 기가비트 이더넷 스위치 12~48VDC 입력 및 전압 부스터, SC 섬유 포트, 단일 모드, 단일 섬유, 1550nm TX/1310nm RX, 20km |
| 장착 옵션 | 기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함됩니다. |
| 전원 옵션 | 12~48VDC 전원 공급. 터미널 블록에 대한 오픈 와이어 |
| 전원 공급은 별도로 구입해야 합니다. |
