| 커넥터: | 802.3at PoE+ 분사기 기능 (공항 1 내지 3)와 3 Ｘ RJ45 | 광 포트: | 1 Ｘ SFP 1000Base-X 또는 100Base FX (오토 검출) |
|---|---|---|---|
| 항구: | RJ45 | 전력 핀 지정: | 4/5(+), 7/8(-) |
| 차원 (WxDxH): | 95 Ｘ 70 Ｘ 30 밀리미터 | 무게: | 0.3 킬로그램 |
SFP 옵션
개요
LNK-IMC103GP-SFP 시리즈는 가혹한 환경에 설치하도록 설계된 소형 산업 등급 비관리형 PoE+ 스위치입니다.
3× 10/100/1000Base-T PoE+ 포트(IEEE 802.3at, 30W/포트)를 특징으로 하며
1× 100/1000Base-X SFP 슬롯을 갖춘 이 견고한 스위치는 극한의 환경에서 유연한 전원 및 연결성을 제공합니다.
조건.
주요 기능 및 장점:
✔ 산업용 PoE+ 전원:
- IP 카메라/WAP용 3× 기가비트 PoE+ 포트(각 최대 30W)
- 전압 부스터가 있는 12-48VDC 광범위 입력
- 태양광/풍력 발전 및 모바일 애플리케이션에 이상적
✔ 유연한 광섬유 연결:
- 1× SFP 슬롯은 100M/1G 멀티모드/싱글모드 광학 장치 지원
- 단거리 및 장거리 광섬유 링크 모두 가능
✔ 강화된 디자인:
- -40°C ~ +75°C 작동 온도 범위
- 진동/충격 방지(IEC 60068-2-27/6)
- IP30 보호 기능의 금속 하우징
✔ 안정적인 성능:
- CE/FCC 인증
- 100% 번인 테스트
- 플러그 앤 플레이 작동
이상적인 애플리케이션:
• 태양광 발전 감시 시스템
• 모바일/운송 네트워크
• 원격 산업 모니터링
• 가혹한 환경 무선 배포
소형 크기, PoE+ 기능 및 SFP 유연성을 갖춘 LNK-IMC103GP-SFP 시리즈는
엣지 네트워크를 위한 비용 효율적이고 유지 관리가 필요 없는 솔루션을 제공합니다. 스위치의 광범위한 전압 입력 및
산업용 강화는 신뢰성이 중요한 오프 그리드 및 까다로운 설치에 적합합니다.
기능
► 최대 90W PoE 예산(48VDC), 90W PoE 예산(24VDC), 60W PoE 예산(12VDC)
► 전이중/반이중, 자동 협상 지원
► IEEE 802.3az 에너지 효율적인 이더넷(EEE)
► IP40 알루미늄 케이스

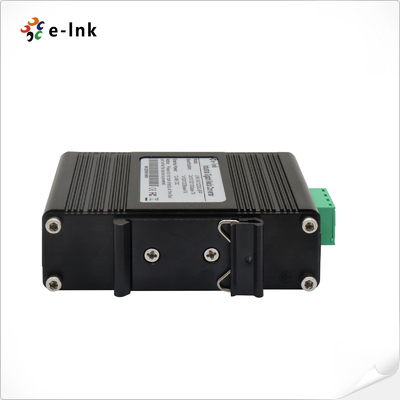

► DIN 레일 및 벽면 장착 설치 지원
► 환경적으로 강화된 -40°C ~ 75°C(-40°F ~ 167°F) 작동 온도

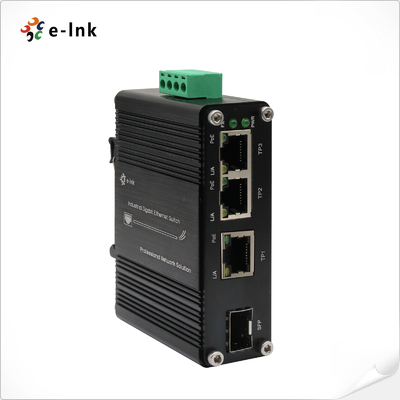

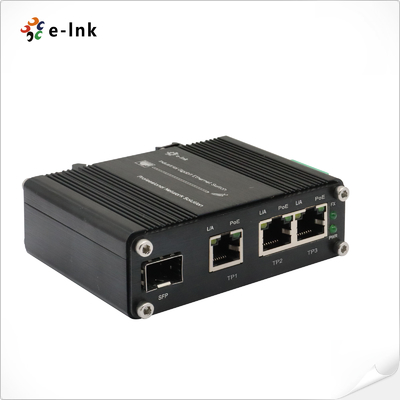

► IEEE 802.3at PoE+ 인젝터가 있는 3개의 10/100/1000BASET RJ45 자동 MDI/MDI-X 포트(포트-1
~ 포트-3)
► 1개의 SFP 포트, 100Base-FX 또는 1000Base-X 듀얼 모드(자동 감지)
► 전원 부스터 기능이 있는 12~48VDC 광범위 전원 입력

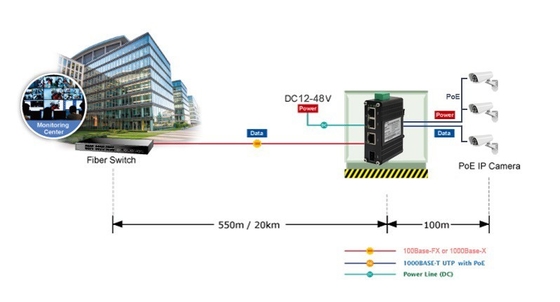

응용 프로그램
기술 지표
이더넷
| 표준: | |
| IEEE802.3 10Base-T | IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x 전이중 흐름 제어 | |
| IEEE 802.3az 에너지 효율적인 이더넷(EEE) | |
| 처리 유형: | |
| 저장 후 전달 | 전달 필터 속도: |
| 14,880pps (10Mbps) | 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) | |
| 패킷 버퍼 메모리: | |
| 4Mbit | 스위치 패브릭: |
| 12Gbps | 최대 패킷 길이: |
| 9K 바이트 | 주소 테이블 크기 |
| 2K MAC 주소 | 인터페이스 |
| 커넥터: | |
| 802.3at PoE+ 인젝터 기능이 있는 3 x RJ45(포트 1~3) | 광 포트: |
| 1 x SFP 1000Base-X 또는 100Base-FX(자동 감지) | PoE(Power over Ethernet) |
| 표준: | |
| IEEE 802.3at Power over Ethernet Plus | IEEE 802.3af Power over Ethernet |
| 포트: | |
| RJ45 | 전원 핀 할당 |
| 4/5(+), 7/8(-) | PoE 예산: |
| 최대 90와트 PoE 예산(48VDC), 90와트 PoE 예산(24VDC), 60와트 PoE 예산(12VDC) | 전기 및 기계 |
| 입력 전원: | |
| 12~48VDC, 2핀 단자대 | 전력 소비: |
| <95W(비 PoE<6W) | LED 표시기: |
| PWR: | |
| 전원 상태 | L/A: |
| 이더넷 링크 상태 | FX: |
| 광섬유 링크 상태 | PoE: |
| PoE 상태 | 크기(WxDxH): |
| 95 x 70 x 30mm | 무게: |
| 0.3Kg | 케이스: |
| 알루미늄 케이스 | 장착 옵션: |
| DIN 레일 / 벽면 장착 | 환경 |
| 작동 온도: | |
| -40°C ~ 75°C(-40°F ~ 167°F) | 보관 온도: |
| -40°C ~ 85°C(-40°F ~ 185°F) | 상대 습도: |
| 5% ~ 95% 비응축 | MTBF |
| > 200,000시간 | 규제 승인 |
| ISO9001, CE, FCC, RoHS | |
| EMI: | |
EN55022:2010+AC: 2011, Class A | |
IEC 61000-4-2: 2008 (ESD) | |
모델
| 설명 | LNK-IMC103GP-SFP |
| 미니 산업용 3포트 10/100/1000T 802.3at PoE + 1포트 100/1000X SFP 이더넷 스위치, 12~48VDC 입력 및 전압 부스터 | SFP 옵션 |
| ► SFP 옵션. SFP 옵션 페이지(산업용 SFP)에서 SFP를 선택하십시오. | ► SFP 모듈은 별도로 구매해야 합니다. |
| 장착 옵션 | |
| ► 기본 DIN 레일 브래킷이 설치되어 있습니다. 벽면 장착 브래킷이 포함되어 있습니다. | 전원 옵션 |
| ► 12~48VDC 전원 공급 장치. 단자대용 오픈 와이어 | ► 전원 공급 장치는 별도로 구매해야 합니다. |
