제품 상세 정보:
결제 및 배송 조건:
|
| 커넥터: | 3 Ｘ RJ45 | 광 포트: | 1개 Ｘ SC 1000Base-X |
|---|---|---|---|
| 입력 전원: | 2개의 핀 단자 블록인 12~48VDC | 차원 (WxDxH): | 95 Ｘ 70 Ｘ 30 밀리미터 |
| 무게: | 0.25 킬로그램 | 케이스: | 알루미늄 케이스 |

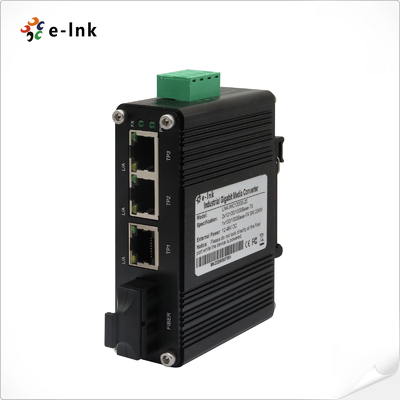

미니 산업용 3-포트 10/100/1000T + 1-포트 1000X SC 기가비트 이더넷 스위치
전반적인 설명
LNK-IMC103G 시리즈는 산업용 수준의 견고한 기가비트 이더넷 스위치입니다.
콤팩트하고 단단한 디자인에서 구리 및 섬유 연결
포트와 1× 1000BASE-X SC 광섬유 포트, 이 신뢰할 수 있는 스위치는 극단적인 견딜 수 있도록 만들어졌습니다
안정적인 네트워크 성능을 제공하는 환경 조건.
주요 특징 및 이점:
✔ 하이브리드 미디어 연결:
- 3 × 자동 협상 Gigabit 구리 포트 (반 / 전체 듀플렉스)
- 소음 면역 장거리 링크를 위한 1 × SC 섬유 포트 (일자/다중 모드 지원)
✔ 산업용 견고 한 디자인:
- -40°C ~ +75°C 운영 온도 범위
- IP40 등급 금속 가구
- 진동 및 충격 저항성 건축물
✔ 간소화 된 배부:
- 플러그 앤 플레이 동작
- DIN 레일 또는 벽 장착 옵션
- 넓은 전압 입력 (12-48VDC)
이상적인 응용 프로그램:
• 산업 자동화 네트워크
• 야외 감시 시스템
• 교통 인프라
• 무선 통신을 사용하는 어려운 환경
컴팩트한 형태 요소와 산업용 수준의 신뢰성으로 LNK-IMC103G 시리즈는
비용 효율적인 솔루션으로 도전적인 환경에서 네트워크 연결성을 확장합니다.
스위치의 구리 접속과 광섬유 업링크의 조합은 특히 응용 프로그램에 적합합니다.
로컬 디바이스 연결과 장거리 백본 링크가 필요합니다.
인증: CE, FCC, RoHS를 준수합니다.
특징
IEEE 802.3az 에너지 효율 이더넷 (EEE)
12~48VDC 터미널 블록 전력 입력
IP40 알루미늄 케이스
DIN-Rail 및 벽에 장착 된 설치를 지원합니다.
-40°C~75°C (~40°F~167°F) 가운 온도
3포트 10/100/1000BASE-T RJ45 자동 MDI / MDI-X 기능
1포트 1000Base-X SC Fiber
전체 / 반 듀플렉스, 자동 협상을 지원합니다

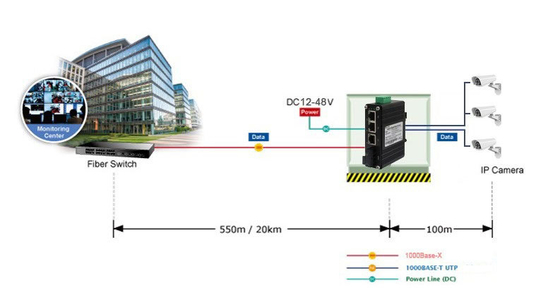

적용
기술 지표
| 이더넷 | |
| 표준: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x 풀 듀플렉스 흐름 제어 | |
| IEEE 802.3az 에너지 효율 이더넷 (EEE) | |
| 처리 유형: | 저장 및 전달 |
| 전향 필터 속도: | 14,880pps (10Mbps) |
| 148800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| 패킷 버퍼 메모리: | 4 Mbit |
| 스위치 패브릭: | 12Gbps |
| 최대 패킷 길이는: | 9K 바이트 |
| 주소 테이블 크기 | 2K MAC 주소 |
| 인터페이스 | |
| 커넥터: | 3 x RJ45 |
| 광 포트: | 1 x SC 1000Base-X |
| 전기 및 기계 | |
| 입력 전력: | 12~48VDC, 2핀 단말기 블록 |
| 전력 소비: | 최대 5W |
| LED 표시기: | |
| PWR: | 전력 상태 |
| L/A: | 이더넷 LINK 상태 |
| FX: | Fiber LINK 상태 |
| 크기 (WxDxH): | 95 x 70 x 30mm |
| 무게: | 0.25kg |
| 케이스: | 알루미늄 케이스 |
| 장착 옵션: | DIN-Rail / 벽에 장착 |
| 환경 | |
| 작동 온도: | -40°C ~ 75°C (-40°F ~ 167°F) |
| 저장 온도: | -40°C ~ 85°C (-40°F ~ 185°F) |
| 상대 습도: | 5%~95% 비연결성 |
| MTBF | > 200만 시간 |
| 규제 승인 | |
| ISO9001, CE, FCC, RoHS | |
EMI: | |
EMS: | |
주문 정보
| 모델 | 설명 |
| LNK-IMC103G | 미니 산업용 3-포트 10/100/1000T + 1-포트 1000X SC 기가비트 이더넷 스위치, SC 파이버 포트, 멀티모드, 듀얼 파이버, 850nm, 550m |
| LNK-IMC103G-20 | 미니 산업용 3-포트 10/100/1000T + 1-포트 1000X SC 기가비트 이더넷 스위치, SC 파이버 포트, 싱글 모드, 듀얼 파이버, 1310nm, 20km |
| LNK-IMC103GS-20A | 미니 산업용 3-포트 10/100/1000T + 1-포트 1000X SC 기가비트 이더넷 스위치, SC 파이버 포트, 단일 모드, 단일 파이버, 1310nm TX/1550nm RX, 20km |
| LNK-IMC103GS-20B | 미니 산업용 3-포트 10/100/1000T + 1-포트 1000X SC 기가비트 이더넷 스위치, SC 파이버 포트, 단일 모드, 단일 파이버, 1550nm TX/1310nm RX, 20km |
| 장착 옵션 | 기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함됩니다. |
| 전원 옵션 | 24W/1A 24VDC 전원 공급. 터미널 블록에 대한 오픈 와이어 |
| 전원 공급은 별도로 구입해야 합니다. |
