| 입력: | BNC 위의 1 Ｘ 12G SDI | 지원되는 해상도: | HDTV 4K*2K, 1080P, 1080I, 720P |
|---|---|---|---|
| 작동 온도: | -40C~85C | 치수 (LXWXH): | 80 x 40 x 20 (mm) |
| 힘: | 5-15 VDC | 전력 소비: | 2W (최다) |
| 강조하다: | RS485 지원 SDI 로 섬유 변환기,오디오 SDI에서 광섬유 변환기,Tally SDI에서 광섬유 변환기 |
||

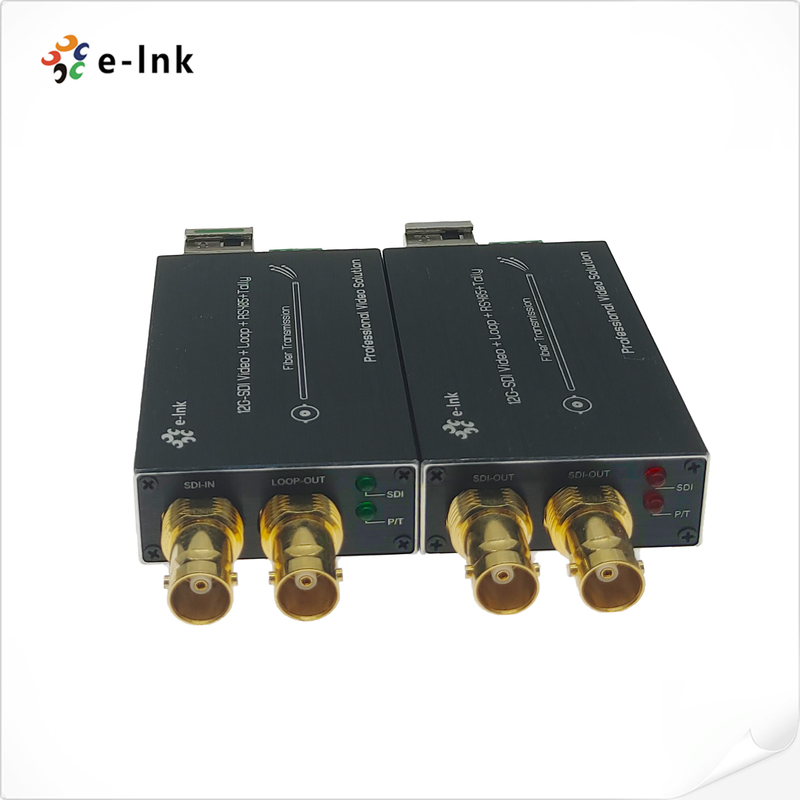

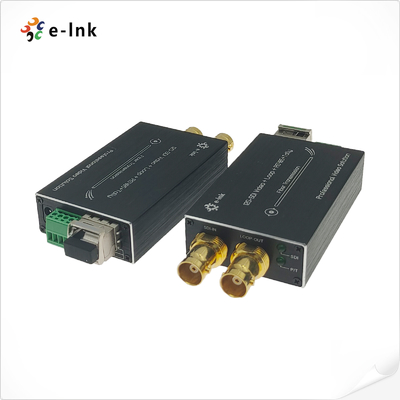

Tally 및 RS485를 갖춘 Mini 12G-SDI to Fiber 컨버터
Mini 12G-SDI to Fiber 컨버터 개요
이 미니 12G-SDI 광섬유 컨버터는 12G 비디오 1채널을 동시 전송을 지원합니다.
(내장 오디오 포함), Tally 신호 1채널, 역 RS485 제어 신호 1채널을
단일 광섬유를 통해 전송합니다. 또한 로컬 모니터링을 위한 12G 루프 아웃 포트가 있습니다.
E-link 12G 광섬유 비디오 컨버터는 송신기 및 수신기로 구성되어 HD 비디오 해상도를 지원합니다.
예: 4K×2K (3840×2160@60Hz), 1080P, 1080I, 720P. 방송에 적합합니다.r 방송, 스튜디오, 라이브 방송,
및 HD 후반 작업교체
Mini 12G-SDI to Fiber 컨버터 기능
내장 오디오 지원:
각 SDI 채널은 동기화된 시청각 전송을 위해 8개의 내장 오디오 채널을 전달합니다.
자동 케이블 이퀄라이제이션:
다양한 케이블 길이 및 조건에서 최적의 신호 무결성을 보장합니다.
포괄적인 SDI 표준 지원:
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) 및 ST-259(SD)와 완벽하게 호환됩니다.
통합 리클로커:
11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps, 하위 속도(1.001로 나눔) 및 270Mbps를 포함한 SMPTE 속도로 잠금.
장거리 전송:
구성에 따라 10km(6.2마일)에서 최대 80km까지의 거리를 지원합니다.
Tally & RS485 지원:
제어 및 모니터링을 위해 Tally 신호 지원 및 역 RS485 통신을 제공합니다.
핫 스왑 가능 작동:
손쉬운 유지 관리 및 중단 없는 작동을 위해 핫 스와핑 및 핫 플러깅을 지원합니다.
방송급 품질:
전문적인 방송 애플리케이션을 위해 압축되지 않은 완전 디지털 신호 전송을 제공합니다.
광범위한 해상도 지원:
4K×2K(3840×2160@60Hz), 1080P, 1080I 및 720P 형식과 호환됩니다.
고급 광학 기술:
뛰어난 동적 범위를 가진 WDM/CWDM/DWDM 광섬유 기술을 활용하며 조정이 필요하지 않습니다.
Mini 12G-SDI to Fiber 컨버터 패널 및 인터페이스
Mini 12G-SDI to Fiber 컨버터 기능 기술 지표
| 형식 | ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) 및 ST-259(SD) 지원 |
| 호환 | DVB-ASI 및 AES10(MADI)과 호환 |
| 입력 | BNC의 1 x 12G-SDI |
| 출력 | 1 x LC 광섬유 |
| BNC의 1 x 12G-SDI 루프 아웃 | |
| 지원되는 해상도 | HDTV 4K*2K, 1080P, 1080I, 720P |
| 해상도 범위 | 3840*2160@60Hz |
| 입력 케이블 사양 | ≤70m@12G SDI Belden 1694A |
| 출력 케이블 사양 | ≤70m@12G SDI Belden 1694A |
| 데이터 유형 | 후진 Tally |
| 데이터 유형 | 후진 RS485 |
| 광 전송 대역폭 | 270MHz～12GHz |
| 전원 | 5-15 VDC |
| 전력 소비 | 2W(최대) |
| 크기(LxWxH) | 80 x 40 x 20(mm) |
| 보관 온도 | -40℃～80℃ |
| 작동 온도 | -40℃～85℃ |
Mini 12G-SDI to Fiber 컨버터 치수 및 크기
Mini 12G-SDI to Fiber 컨버터 주문 정보
| 모델 | 설명 |
| LNK-M12G-1V1T1D-20 | 미니 타입 12G-SDI to Fiber 컨버터 Tally, 역 RS485 및 루프 아웃 포함, SMF, LC 광섬유 커넥터 20KM, 송신기 및 수신기 포함, 쌍으로 사용Mini 12G-SDI to Fiber 컨버터 응용 프로그램 |
