제품 상세 정보:
결제 및 배송 조건:
|
| 커넥터: | 4 Ｘ RJ45 | 광 포트: | 2 x 100Base-X(SFP, SC, FC, ST 옵션) |
|---|---|---|---|
| 작동 온도: | 80' Ｃ에 대한 -40' Ｃ (176' Ｆ에 대한 -40' Ｆ) | 입력 전원: | 잉여 전력 (6 핀 단자 블록)인 12~58VDC |
| 차원 (WxDxH): | 150 Ｘ 115 Ｘ 30 밀리미터 | 무게: | 0.5kg |
| 강조하다: | 네트워크 통합 산업 이더넷 스위치,2 광 포트 산업용 이더넷 스위치,4 TP 포트 산업용 이더넷 스위치 |
||
개요

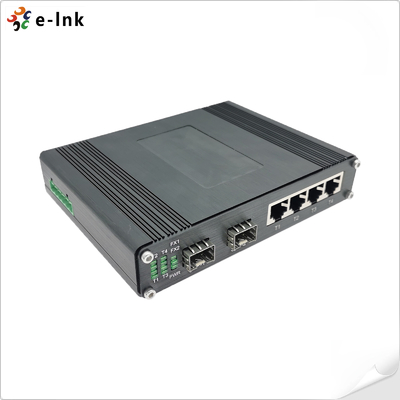

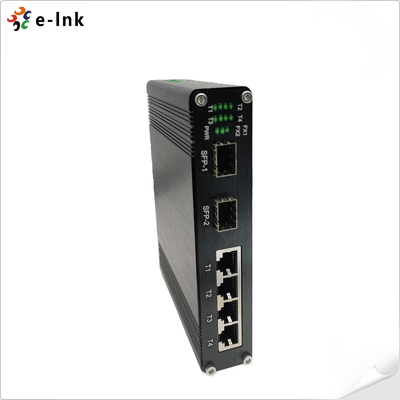

LNK-IMC204는 가혹한 환경에서 안정적인 네트워킹을 위해 설계된 산업 등급 4포트 Fast Ethernet 스위치 이며, 듀얼 파이버 업링크를 갖추고 있습니다. 이 작지만 견고한 스위치는 다음 기능을 제공합니다:
- 자동 협상, 전이중/반이중 작동 및 자동 MDI/MDI-X를 지원하는 4×10/100Base-TX 구리 포트
크로스오버
- 싱글 모드 및 멀티 모드 파이버(1 또는 2 코어)를 모두 지원하는 2×100Base-FX 파이버 포트
산업용 애플리케이션을 위해 제작된 이 스위치는 다음을 제공합니다:
- 최대 2km(멀티 모드) 또는
20km/40km(싱글 모드)의 전송 거리를 가능하게 하는 파이버 포트를 통한 확장된 연결성
- 광범위한 온도 범위에서 작동에 적합한 견고한 구조
- 팬리스 설계 및 높은 EMI 보호 기능을 통한 향상된 신뢰성
다음에 적합:
- 산업 자동화 시스템
- IP 감시 네트워크
- 무선 액세스 포인트 배포
- 원격 위치 연결
LNK-IMC204는 플러그 앤 플레이 단순성과 산업 내구성을 결합하여 전기적으로 노이즈가 많은 환경에서 신호 무결성을 유지하면서 네트워크 범위를 확장하기 위한 비용 효율적인
솔루션을 제공합니다. 듀얼 파이버 포트는 중요한 네트워크 토폴로지에 대한 중복성과 유연성을 제공합니다.
기능
► 802.3x 흐름 제어 지원
► IEEE 802.3az 에너지 효율적인 이더넷(EEE)
► 이중 전원 입력
► 벽면 장착 및 DIN 레일 설치 지원
► -40°C ~ 80°C(-40°F ~ 176°F) 작동 온도
► 4 10/100Base-TX + 2 100Base-FX
► 10/100Mbps RJ45 포트는 전이중/반이중, 자동 협상, 자동 MDI/MDIX를 지원합니다.

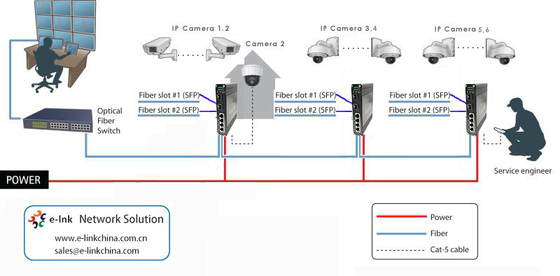

응용 프로그램
기술 색인
이더넷
표준:
| IEEE802.1 10Base-T, IEEE802.3u 100Base-TX | |
| IEEE802.3 100Base-FX | IEEE 802.3az 에너지 효율적인 이더넷(EEE) |
| IEEE802.3X 흐름 제어 | |
| 전송 및 필터링 속도: | |
| 14,880pps (10Mbps) | |
| 148,800pps (100Mbps) | 패킷 버퍼 메모리: |
| 512K 비트 | |
| 처리 유형: | Store-and-Forward |
| 주소 테이블 크기: | 1024 MAC 주소 |
| 인터페이스 | 커넥터: |
| 4 x RJ45 | |
| 광 포트: | 2 x 100Base-X (SFP, SC, FC, ST 옵션) |
| 환경 | 작동 온도: |
| -40°C ~ 80°C(-40°F ~ 176°F) | |
| 보관 온도: | -40°C ~ 85°C(-40°F ~ 185°F) |
| 상대 습도: | 5% ~ 95% 비응축 |
| MTBF | > 200,000시간 |
| 전기 및 기계 | 입력 전원: |
| 12~58VDC, 이중 전원(6핀 터미널 블록) | |
| 전력 소비: | 최대 5W |
| 보호: | 전원 입력 과부하: |
| 자동 재설정 가능 | |
| 역 극성: | 제공 |
| LED 표시기: | 전원: |
| Power1, Power2 상태 | |
| 이더넷(포트별): | 링크/활동 |
| 파이버 포트: | FX1, FX2 |

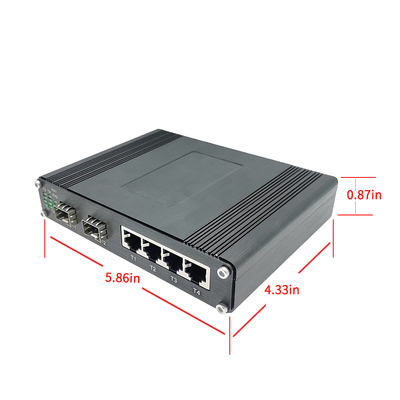

| 크기(WxDxH): | 150 x 115 x 30 mm |
| 무게: | 0.5Kg |
| 케이스: | 금속 케이스 |
| 장착 옵션: | DIN 레일 / 벽면 장착 |
| 규제 승인 | ISO9001 |
| EN55022:2010+AC: 2011, Class A | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55024:2010 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (서지) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
| 주문 정보 | |
| 모델 | |
설명
| LNK-IMC204 | 산업용 이더넷 스위치: 4포트 10/100Base-TX + 2포트 100BASE-FX 파이버, 멀티모드, 듀얼 파이버, SC, 2KM |
| LNK-IMC204-20 | 산업용 이더넷 스위치: 4포트 10/100Base-TX + 2포트 100BASE-FX 파이버, 싱글 모드, 듀얼 파이버, SC, 20KM |
| LNK-IMC204S-20 | 산업용 이더넷 스위치: 4포트 10/100Base-TX + 2포트 100BASE-FX 파이버, 싱글 모드, 싱글 파이버, SC, 20KM |
| LNK-IMC204F-20 | 산업용 이더넷 스위치: 4포트 10/100Base-TX + 2포트 100BASE-FX 파이버, 싱글 모드, 싱글 파이버, FC, 20KM |
| LNK-IMC204-SFP | 산업용 4포트 10/100BASE-T + 1포트 100BASE SFP 이더넷 스위치 |
| 장착 옵션 | ► 기본 DIN 레일 브래킷이 설치되어 있습니다. 벽면 장착 브래킷이 포함되어 있습니다. |
| 전원 옵션 | ► 24W/1A 24VDC DIN 레일 전원 공급 장치. 터미널 블록용 오픈 와이어. |
| ► 전원 공급 장치는 별도로 구매해야 합니다. | |
