제품 상세 정보:
결제 및 배송 조건:
|
| 커넥터: | RJ45 6개 | 광 포트: | 3 x 100Base-FX(SFP, SC, FC, ST 옵션) |
|---|---|---|---|
| 작동 온도: | 80' Ｃ에 대한 -40' Ｃ (176' Ｆ에 대한 -40' Ｆ) | 차원 (WxDxH): | 150 x 115 x 50mm |
| 무게: | 0.6 킬로그램 | 케이스: | 알루미늄 케이스 |
| 강조하다: | DIN 레일 장착 PoE 스위치,3포트 100Base-FX PoE 스위치 |
||

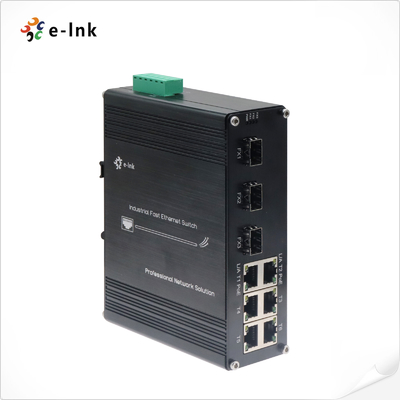

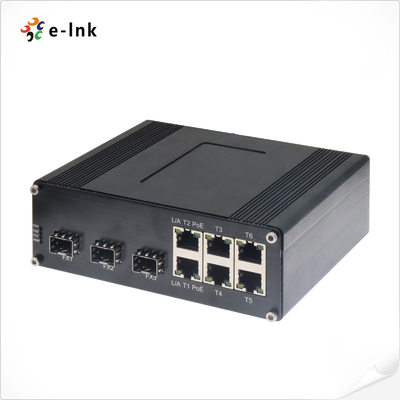

산업용 6-포트 10/100T 802.3af/at PoE + 3-포트 100BASE-FX 이더넷 스위치
개요
LNK-IMC306P 시리즈는 까다로운 환경을 위해 전력 및 데이터 연결을 제공하는 견고한 산업용 PoE+ 스위치입니다.
6×10/100Base-TX PoE+ 포트(IEEE 802.3at)와 3×100Base-FX를 특징으로 하는 이 강력한 스위치는 열악한 산업 환경에서 장치에 전원을 공급하고 연결하도록 설계되었습니다.
주요 특징:
✔ IP 카메라, 무선 AP 및 기타 PD를 위한 6×PoE+ 포트(포트당 최대 30W)
✔ 장거리 링크(2km 멀티 모드 /
20km+ 싱글 모드)를 위한 싱글/멀티 모드 파이버(1/2 코어)를 지원하는 3×파이버 포트
✔ 산업용 강화 설계: -40°C ~ +75°C 작동, 높은 EMI 내성 및 진동 저항
✔ 풀/하프 듀플렉스 및 자동 MDI/MDI-X를 지원하는 자동 협상 구리 포트
적합:
• 산업용 IoT 및 자동화 네트워크
• IP 카메라를 사용한 실외 감시
• 분산 무선 시스템
• 전력 및 파이버 연결이 모두 필요한 원격 사이트 배포
PoE+ 기능과 파이버 업링크를 통해 LNK-IMC306P 시리즈는 별도의 전원 공급 장치가 필요하지 않으며, 전기적으로 노이즈가 많거나
광범위한 설치에서 네트워크를 확장하는 데 이상적인 노이즈 방지 파이버 백홀을 제공합니다. 견고한 하우징은 극한 조건에서 안정성을 보장하여 전력 및 데이터 전송을 위한 비용 효율적인 올인원 솔루션을 제공합니다.
특징
► IEEE 802.3af/at PoE+ 지원(포트당 30W)
► SFP, SC, FC, ST 옵션
► 802.3x 흐름 제어 지원
► IEEE 802.3az 에너지 효율적인 이더넷(EEE)
► 이중 전원 입력
► DIN 레일 장착 설치 지원
► -40°C ~ 80°C(-40°F ~ 176°F) 작동 온도
► 6 10/100Base-TX + 3 100Base-FX
► 10/100Mbps RJ45 포트는 풀/하프 듀플렉스, 자동 협상, 자동 MDI/MDIX 지원
응용 프로그램
기술 지표
이더넷
표준:
IEEE802.3 10BASE-T
| IEEE802.3u 100BASE-TX/FX | |
| IEEE802.3x 흐름 제어 | IEEE 802.3az 에너지 효율적인 이더넷(EEE) |
| IEEE802.3af Power over Ethernet | |
| IEEE802.3at Power over Ethernet | |
| 전송 및 필터링 속도: | |
| 14,880pps (10Mbps) | |
| 148,800pps (100Mbps) | |
| 패킷 버퍼 메모리: | 512K 비트 |
| 처리 유형: | |
| Store-and-Forward | 주소 테이블 크기: |
| 1024 MAC 주소 | 인터페이스 |
| 커넥터: | 6 x RJ45 |
| 광 포트: | |
| 3 x 100Base-FX (SFP, SC, FC, ST 옵션) | 환경 |
| 작동 온도: | -40°C ~ 80°C(-40°F ~ 176°F) |
| 보관 온도: | |
| -40°C ~ 85°C(-40°F ~ 185°F) | 상대 습도: |
| 5% ~ 95% 비응축 | MTBF |
| > 200,000시간 | 전기 및 기계 |
| 입력 전원: | 48~57VDC, 이중 전원(6핀 터미널 블록) |
| 전력 소비: | |
| 최대 180W(PoE 사용 시) | 최대 5W(PoE 미사용 시) |
| 표준: | IEEE802.3af/at |
| PoE: | |
| 포트: | RJ45 포트 1 ~ 포트 6 |
| 링크/활동 | |
| 포트당 최대 30W(대체 B 모드) | 보호: |
| 전원 입력 과부하: | 자동 재설정 가능 |
| 역 극성: | |
| 제공 | LED 표시기: |
| 전원: | PWR 상태 |
| PoE: | |
| 포트별 상태 | 이더넷(포트별): |
| 링크/활동 | 파이버: |
| FX1, FX2, FX3 | 크기(WxDxH): |
| 150 x 115 x 50 mm | 무게: |
| 0.6Kg | 케이스: |
| 알루미늄 케이스 | 장착 옵션: |
| DIN 레일 | 규제 승인 |
| ISO9001 | EN55022:2010+AC: 2011, Class A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55024:2010 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (서지) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
| 주문 정보 | |
| 모델 | |
| 설명 | |
LNK-IMC306P
| 산업용 이더넷 스위치: 6-포트 10/100Base-TX(6-포트 PoE+) + 3-포트 100BASE-FX 파이버, 멀티모드, 듀얼 파이버, SC, 2KM | LNK-IMC306P-20 |
| 산업용 이더넷 스위치: 6-포트 10/100Base-TX(6-포트 PoE+) + 3-포트 100BASE-FX 파이버, 싱글 모드, 듀얼 파이버, SC, 20KM | LNK-IMC306PS-20 |
| 산업용 이더넷 스위치: 6-포트 10/100Base-TX(6-포트 PoE+) + 3-포트 100BASE-FX 파이버, 싱글 모드, 싱글 파이버, SC, 20KM | LNK-IMC306PF-20 |
| 산업용 이더넷 스위치: 6-포트 10/100Base-TX(6-포트 PoE+) + 3-포트 100BASE-FX 파이버, 싱글 모드, 싱글 파이버, FC, 20KM | LNK-IMC306P-SFP |
| 산업용 6-포트 10/100BASE-T(6-포트 PoE+) + 3-포트 100BASE SFP 이더넷 스위치 | SFP 옵션 |
| ► SFP 옵션. SFP 옵션 페이지에서 SFP를 선택하십시오. | ► SFP 모듈은 별도로 구매해야 합니다. |
| 장착 옵션 | ► 기본 DIN 레일 브래킷이 설치되어 있습니다. |
| 전원 옵션 | |
| ► 240W/5A 48VDC DIN 레일 전원 공급 장치. 터미널 블록용 오픈 와이어. | ► 전원 공급 장치는 별도로 구매해야 합니다. |
