제품 상세 정보:
결제 및 배송 조건:
|
| 비디오 표준: | HDMI 1.4B 3D, HDCP 1.4 준수 | 최대 해상도: | 1920 × 1200@60Hz |
|---|---|---|---|
| 섬유 유형: | 최대 20km / 멀티 모드 최대 500m, LC (SFP) 커넥터의 단일 모드 | 전원 공급 장치: | DC 5–12V, 최대 전력 소비 4W |
| 작동 온도: | -20 ° C ~ +70 ° C | 치수: | 92 × 57 × 23 mm |
| 강조하다: | HDMI 섬유 교수,양방향 오디오 파이버 확장기,1920×1200@60Hz 섬유 확장기 |
||

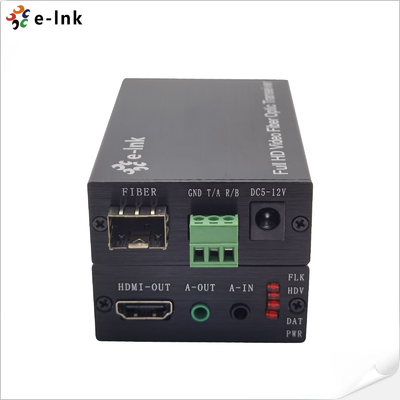

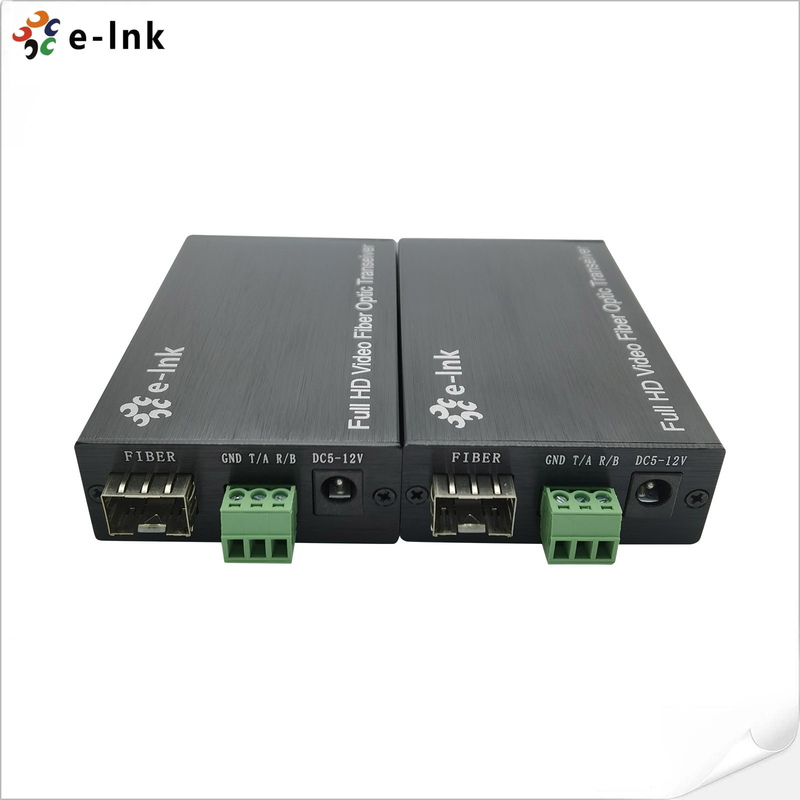

HDMI 광섬유 확장기 양방향 오디오 및 RS232와 함께 장거리 전송
전반적인 설명
의LNK-HF100DA 시리즈 HDMI 광섬유 확장기장거리 이동이 가능해요
고화질 HDMI 비디오, 양방향 스테레오 오디오 전송 및 RS232 제어
하나의 광섬유 케이블을 통해 신호를 전달합니다.HDMI 1.4/1.4b 및 HDCP 1.4
표준, 그것은 원소와 디스플레이의 넓은 범위와 원활한 호환성을 보장
디바이스. 최대 해상도를 제공1920×1200@60Hz그리고 전체 3D 비디오, 이HDMI 섬유
연장기레이턴티나 신호 손실 없이 결정적으로 맑고 압축되지 않은 이미지 품질을 제공합니다.
전문용으로 설계되었습니다.AV 배급, 제어 시스템, 방송, 디지털
경보 및 산업 모니터링, LNK-HF100DA는 안정적인 성능을 보장합니다.
강력한 반 간섭 능력과 긴 거리에 대한 안전한 데이터 전송
그것의 컴팩트하고 신뢰할 수있는 디자인은 요구 환경에 이상적입니다높은 안정성
이미지 충실성, 소음 없는 통신.
특징
장거리 HDMI 가 유선 전송:
압축되지 않은 HDMI 비디오, RS232 제어 및 스테레오 오디오 신호를 최대20km
단 하나의 광섬유 케이블을 통해 고속 및 방해가 없는 통신을 보장합니다.
의사 소통
고화질 비디오 성능:
최대 해상도를 지원합니다1920×1200@60Hz그리고1600×1200@60Hz, 배달
HD 비디오 및 전문 디스플레이 애플리케이션에 이상적인 결정적인 시각.
양방향 스테레오 오디오 통합:
사용 가능쌍방향 스테레오 오디오 전송소스 사이의 동기화된 소리
그리고 디스플레이 장치, 지연이나 왜곡 없이 고밀도 오디오를 보장합니다.
RS232 일련 데이터 지원:
시설물실시간 RS232 신호 전송, 원활한 장치 제어 및
통합된 AV 또는 자동화 시스템에서의 통신
완전 HDMI 및 HDCP 호환성:
이 규정에 따릅니다.HDMI 1.4b, HDCP 12, 그리고 지원3D 비디오 형식,
다양한 현대 HDMI 장치와 호환성
자동 EDID 및 소스 일치:
내장EDID 관리그리고 자동 조정 시스템은 영상을 지능적으로 최적화
다양한 디스플레이에서 부드럽고 안정적이고 명확한 이미지를 위한 출력.
향상 된 신뢰성 및 보호:
기업ESD 보호, 강력한 신호 처리, 그리고소음 저항성 설계
까다로운 환경에서 일관된 작동을 위해
플러그 앤 플레이 설치:
콤팩트 디자인간단한 플러그 앤 플레이 설정, 소프트웨어 구성이 필요하지 않습니다
✅ 이상적디지털 사이니지, 컨퍼런스 시스템, 제어실.
기술 지표
| 매개 변수 | 설명 | |
|
비디오
|
표준 | HDMI1.4B 3D; HDCP14 |
| 최대 픽셀 클럭 | 165MHz | |
| 최대 데이터 속도 | 675Gbps | |
| 준수 |
1080P@50/59.95/60Hz, (Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, 특수 지원 1600*1200 @60HZ |
|
| 커넥터 | 여성 HDMI 타입 A | |
| 임페던스 | 100Ω | |
| HDMI 케이블 범위 | <5미터 (해상도는 1920*1200@60Hz까지) | |
| 오디오 | 인터페이스 | 3.5MM 외부 스테레오 오디오 |
| 송신기 | 1Ch 입력 + 1Ch 출력 | |
| 수신기 | 1Ch 입력 + 1Ch 출력 | |
| RS232 | 인터페이스 | 3핀 터미널 블록 |
| 보드율 | ≤115200bps | |
| 광섬유 | 인터페이스 | SFP 모델 LC 커넥터 |
| 섬유 종류 | 단일 모드 | |
| 파장 | 850nm/1310nm/1550nm | |
| 인터페이스 대역폭 | 3Gbps | |
| 전송 거리 |
전송@1920*1200@60Hz 멀티 모드 섬유: <500M 단일 모드 섬유: 20km |
|
| 지수 기타 | 전원 공급 | 전원 어댑터: DC 5~12V |
| 전력 소모 | MAX 4W | |
| 온도 | 작동: -20°C ~ +70°C | |
| 습도 | 작동: 5% ~ 90% | |
| 차원 (LxWxH) | 92 x 57 x 23 (mm) | |
주문 정보
| 모델 | 설명 |
| LNK-HF100DA | 1Ch HDMI + 1Ch 양방향 스테레오 오디오 + 1Ch RS232 광섬유 확장기, LC ((SFP), 멀티 모드 섬유, 500m, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용 |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch 쌍방향 스테레오 오디오 + 1Ch RS232 광섬유 확장기, LC ((SFP), 단일 모드 섬유, 20km, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용됩니다. |
적용
의1채널 HDMI + 양방향 스테레오 오디오 + RS232 광섬유 확장기
다양한 용도로 적합합니다.전문적인 시청각 및 통신 전송
필요한 응용 프로그램장거리, 고품질, 간섭 없는 신호
연장.
일반적으로 다음과 같이 사용됩니다.
방송 및 비디오 제작 시스템장거리 HDMI와 오디오를 지원합니다.
카메라, 편집 콘솔 및 모니터 사이의 신호 전달, 지연시간이 0이고
뛰어난 이미지 품질
제어 센터 및 지휘실HDMI 비디오의 신뢰할 수 있는 전송을 보장합니다.
오디오 및 RS232 데이터, 운영자 단말기, 비디오 벽, 중앙 제어 서버
보안 및 감시 시스템지원광섬유를 통한 HDMI실시간 영상
대용량 CCTV와 IP 카메라에서 모니터링하여 안정적인 이미지 출력을 유지합니다.
산업 자동화 및 프로세스 제어비디오 및 일련 RS232 제어 전송
장거리 신호를공장 모니터링,SCADA, 그리고기계 비전 시스템.
의료 영상 및 의료 환경고해상도 비디오와 오디오를 제공합니다.
에 대해진단 디스플레이,수술 시각화, 그리고의학적 교육이미지가 있는 설정
정확성이 중요합니다.
디지털 사이니지 및 상업용 디스플레이✅ 이상적쇼핑몰, 공항,
교통 거점, 그리고컨퍼런스 센터, 장거리 HDMI 배포를 제공합니다
신호가 손상되지 않고
교육 및 기업 AV 통합프로젝터, 대화형 화이트보드,
그리고 제어판강의실,교육 시설, 그리고회의실광섬유로
안정적이고 EMI 없는 성능을 위해
그 자체로높은 호환성,안정적인 변속력, 그리고플러그 앤 플레이 설치이
HDMI Fiber Extender는모든 직업 환경
안전하고 장거리 AV 및 데이터 통신이 필요합니다..
