제품 상세 정보:
결제 및 배송 조건:
|
| Type: | Industrial 10Mbps Ethernet Media Converter (Non-PoE) | Max Distance: | 2km over multimode fiber |
|---|---|---|---|
| Duplex Mode: | Full/Half duplex supported | Operating Temperature: | -40°C to 75°C |
| Power Input: | 12~48VDC terminal block | Dimensions: | 95 × 70 × 30 mm |

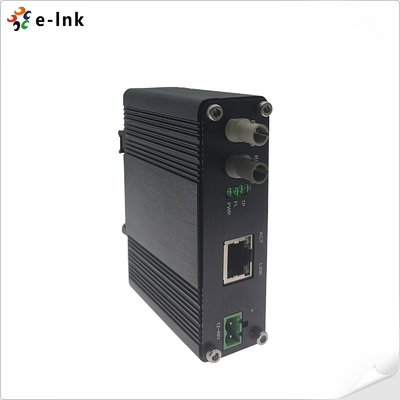

산업용 10Base-T to 10Base-FL ST 광섬유 미디어 컨버터 -40~75°C 2km
개요
LNK-IMC10FST는 견고하고 신뢰할 수 있는 광섬유 연결이 필요한
레거시 10Mbps 이더넷 네트워크를 위해 설계된 특수 저속 산업용 미디어 컨버터입니다.
10Base-T 구리를 최대 2km의 멀티모드 광섬유를 통해 10Base-FL 광섬유(ST 커넥터)로 변환합니다.
반이중 및 전이중, IEEE 802.3x 흐름 제어 및 에너지
효율적인 이더넷(EEE)을 지원하여 대역폭이 제한적이거나 장거리
산업 환경에서 안정적인 성능을 보장합니다. 견고한 IP40 알루미늄 하우징, 넓은 작동 온도
(-40°C ~ 75°C) 및 DIN 레일 또는 벽면 장착을 특징으로 하여 산업 자동화,
레거시 장비 통합 및 원격 모니터링 시스템에 이상적입니다.
특징
레거시 네트워크 지원 — 10Base-T 구리를 10Base-FL ST 광섬유로 변환
확장된 범위 — 멀티모드 광섬유를 통해 최대 2km(850nm 파장)
광범위한 호환성 — 크로스오버 없이 10Base NIC, 허브 및 스위치와 작동
케이블
산업 내구성 — IP40 알루미늄 케이스, -40°C ~ 75°C 넓은 온도 범위
유연한 전원 입력 — 12~48VDC 터미널 블록, 최대 5W 소비
다용도 장착 — DIN 레일 및 벽면 장착 옵션 포함
기술 지표
|
표준: |
IEEE 802.3 |
|
10 Base-T |
|
|
10 Base-FL |
|
|
IEEE 802.3az 에너지 효율적인 이더넷(EEE) |
|
|
IEEE802.3x 전이중 및 흐름 제어 |
|
|
변환 수단: |
저장 및 전달 모드 또는 컷스루 모드 |
|
전달 필터 속도: |
14,880pps (10Mbps) |
|
W파장: |
850nm |
|
버퍼 공간: |
데이터 버퍼용 128Kb RAM 내장 |
|
흐름 제어: |
전이중: 흐름 제어; 반이중: 백 프레셔 |
|
C케이블 길이: |
10Base-FL용 50/125um 또는 62.5/125um 멀티모드 듀플렉스 광섬유 케이블 UTP의 경우 최대 100미터 광섬유 멀티모드의 경우 최대 2000미터 |
|
전송 유형: |
베이스 밴드 |
|
연결 스위치: |
RJ-45 측면의 2 위치 10Base-T 스위치(허브 또는 W/S) |
|
인터페이스 |
|
|
커넥터: |
1x RJ45 10Base-T |
|
광 포트: |
1 x ST 10Base-FL |
|
전기 및 기계 |
|
|
입력 전원: |
12~48VDC, 2핀 터미널 블록 |
|
전력 소비: |
최대 5W |
|
LED 표시등: |
|
|
PWR: |
전원 상태 |
|
ACT: |
데이터 링크 상태 |
|
TP: |
이더넷 상태 |
|
FL: |
광섬유 LINK 상태 |
|
치수(WxDxH): |
95 x 70 x 30 mm |
|
무게: |
0.25Kg |
|
케이스: |
|
|
장착 옵션: |
DIN 레일 / 벽면 장착 |
|
환경 |
|
|
작동 온도: |
-40°C ~ 75°C (-40°F ~ 167°F) |
|
보관 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5% ~ 95% 비응축 |
|
MTBF |
> 200,000시간 |
|
규제 승인 |
|
|
ISO9001, CE, FCC, RoHS |
|
|
EMI: EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (서지) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
주문 정보
|
모델 |
설명 |
|
LNK-IMC10FST-MM |
미니 산업용 10BASE-T to 10BASE-FL 이더넷 미디어 컨버터, 멀티모드, 2km, 850nm, ST |
|
장착 옵션 |
► 기본 DIN 레일 브래킷 설치됨; 벽면 장착 브래킷 포함. |
|
전원 옵션 |
► 24W/1A 24VDC 전원 공급 장치. 터미널 블록용 오픈 와이어 |
|
► 전원 공급 장치는 별도로 구매해야 합니다. |
