제품 상세 정보:
결제 및 배송 조건:
|
| 키워드: | 기가비트 포수 이더넷 스위치 | 기준: | IEEE802.3AF/at |
|---|---|---|---|
| 전력 소비 :: | <125w (비 poe <6W) | 입력 전원: | 12 ~ 48VDC (터미널 블록) |
| 치수 (WXDXH): | 95 x 70x 29mm | 무게: | 0.25kg |
| 작동 온도 :: | -40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F) | 장착 옵션: | Din-Rail / Wall-Mount |
| 강조하다: | 산업용 PoE+ 이더넷 스위치,SFP 섬유 포트와 함께 이더넷 스위치,12~48V DC 산업용 이더넷 스위치 |
||

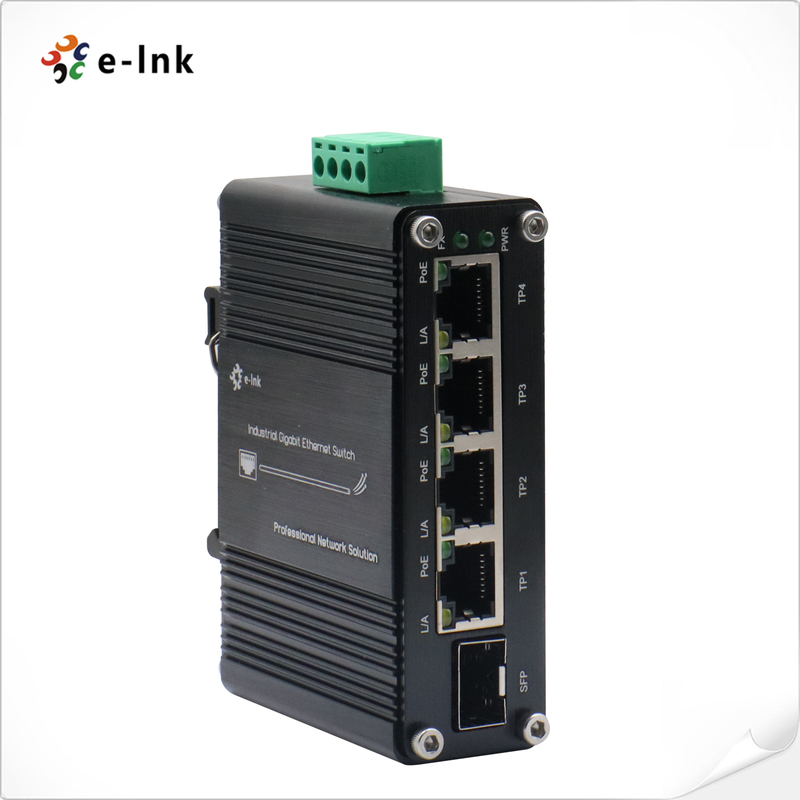

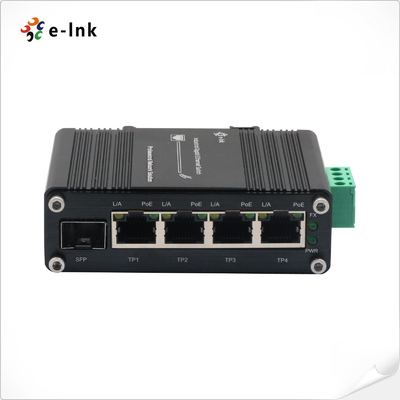

미니 산업용 SFP 이더넷 스위치 개요
LNK-IMC104GP-SFP 시리즈는 오프 그리드 및 태양광 발전 환경을 위해 설계된 특수 산업 등급 네트워킹 솔루션을 나타냅니다. 이 소형 스위치는 IEEE 802.3at 표준을 준수하는 4x10/100/1000BASE-T PoE+ 포트와 1개의 100/1000BASE-X SFP 광섬유 슬롯을 통합하여 전기 및 광학 연결 옵션을 모두 제공합니다. 통합 전압 부스터 기술은 12-48V DC의 넓은 입력 범위에서 안정적인 작동을 보장하여 재생 에너지 애플리케이션에 특히 적합합니다.
엄격한 산업 요구 사항을 충족하도록 설계된 이 비관리형 이더넷 스위치는 까다로운 환경 조건에서 뛰어난 안정성을 제공합니다. 견고한 구조는 기계적 스트레스, 진동 및 열적 극한에 대한 내성을 제공하여 원격 야외 설치에서 이동식 현장 작업에 이르기까지 온도에 민감한 애플리케이션에서 일관된 성능을 유지합니다.
CE 및 FCC 표준 인증을 받았으며, 각 장치는 장기적인 작동 내구성을 확인하기 위해 포괄적인 100% 번인 테스트를 거칩니다. LNK-IMC104GP-SFP는 태양광 모니터링 시스템, 농업 IoT 네트워크 및 원격 감시 애플리케이션을 위한 최적화된 연결 플랫폼을 제공하여 지속 가능한 산업 네트워킹 솔루션을 위해 향상된 전력 효율성과 함께 플러그 앤 플레이 단순성을 제공합니다.
미니 산업용 SFP 이더넷 스위치 기능
유연한 광섬유 업링크 기능
자동 광섬유 트랜시버 감지를 지원하는 100/1000BASE-X SFP 인터페이스를 갖추어 멀티 모드 및 싱글 모드 광섬유 백본 네트워크와의 원활한 통합을 가능하게 합니다.
고전력 PoE+ 포트 구성
IEEE 802.3at PoE+ 인젝터가 통합된 4개의 자동 협상 기가비트 RJ45 포트는 포트당 최대 30W를 제공하여 고수요 장치에 대한 데이터 및 전력 연결을 동시에 제공합니다.
고급 전압 부스팅 기술
통합 DC-DC 전력 변환 회로는 12-48V 입력 범위에서 안정적인 PoE 출력을 유지하여 변동하는 태양광 또는 배터리 전원에서도 일관된 성능을 보장합니다.
지능형 트래픽 관리
IEEE 802.3x 흐름 제어를 전이중 백프레셔 메커니즘과 함께 구현하여 네트워크 정체 시 데이터 패킷 손실을 방지하고 대역폭 활용도를 최적화합니다.
다용도 장착 시스템
범용 DIN 레일 부착 및 유연한 벽면 장착 설치를 위해 설계되어 제어 캐비닛, 전기 인클로저 및 야외 방수 박스에 신속하게 배포할 수 있습니다.
동적 PoE 전력 할당
최대 120W(48V 입력), 90W(24V 입력) 및 60W(12V 입력)의 스마트 전력 예산을 특징으로 하며 연결된 장치 요구 사항에 따라 전력 분배를 자동으로 조정합니다.
산업 등급 인클로저 디자인
IP40 등급의 밀폐형 금속 하우징으로 제작되어 먼지 침투 및 기계적 손상으로부터 완벽하게 보호하여 까다로운 야외 환경에서 장기적인 신뢰성을 보장합니다.
확장된 열 작동 범위
-40°C ~ 80°C의 극한 온도에서 완전한 작동 안정성을 유지하며, 성능 저하 없이 북극 조건 및 고온 산업 애플리케이션에 배포하도록 인증되었습니다.
자동 협상 이더넷 스위칭
모든 구리 포트에서 자동 속도 및 이중 모드 감지를 지원하여 혼합 속도 장치와의 플러그 앤 플레이 연결을 가능하게 하면서 최적의 데이터 전송 속도를 유지합니다.
미니 산업용 SFP 이더넷 스위치 기술 지표
|
이더넷 |
|
|
표준: |
IEEE 802.3 이더넷 |
|
IEEE 802.3u 패스트 이더넷 |
|
|
IEEE 802.3ab 기가비트 이더넷 |
|
|
IEEE 802.3x 전이중 흐름 제어 |
|
|
IEEE 802.3az 에너지 효율적인 이더넷(EEE) |
|
|
IEEE 802.3at Power over Ethernet Plus PSE |
|
|
IEEE 802.3af Power over Ethernet Plus |
|
|
전달&필터링속도: 14,880pps (10Mbps) |
148,800pps (100Mbps) |
|
1,488,000pps (1000Mbps) |
|
|
패킷 버퍼: |
|
|
1Mbits |
패킷 길이: |
|
10Kbytes |
MAC 주소 테이블: |
|
8K |
스위치 패브릭: |
|
10Gbps/비차단 |
교환 속성 |
|
백플레인 대역폭: 20Gbps; |
패킷 전달 속도: 14.88Mpps 커넥터: |
|
4 x RJ45 |
인터페이스 |
|
커넥터: |
|
|
4 x RJ45 |
광 포트: |
|
1 x SFP 1000Base-X |
또는 100Base-FX (자동 감지)PoE(Power over Ethernet) |
|
표준: |
|
|
IEEE802.3 |
af/at포트: |
|
RJ45 |
전원 핀 할당 |
|
4/5(+), 7/8(-) |
PoE 예산: |
|
최대 120와트 PoE 예산(48VDC), 90와트 PoE 예산(24VDC), 60와트 PoE 예산(12VDC) |
환경 |
|
작동 온도: |
|
|
-40°C ~ 80°C(-40°F ~ 176°F) |
보관 온도: |
|
-40°C ~ 85°C(-40°F ~ 185°F) |
상대 습도: |
|
5% ~ 95% 비응축 |
MTBF |
|
> 200,000시간 |
전기 및 기계 |
|
입력 전원: |
|
|
12~48 |
VDC(단자대) 전력 소비: |
|
<125 |
W(비PoE <6W)전원 입력 과부하: |
|
자동 재설정 가능 |
역 극성: |
|
제공 |
크기(WxDxH): |
|
95 |
x 7 0x29m무게:무게: |
|
0. |
25Kg케이스: |
|
알루미늄 케이스 |
장착 옵션: |
|
DIN 레일 / 벽면 장착 |
LED 표시기: |
|
P |
|
|
WR:PoE 상태 |
L/A |
|
:PoE 상태 |
PoE |
|
:PoE 상태 |
규제 승인 |
|
ISO9001 |
|
|
EN55022:2010+AC: 2011, Class A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN550 |
|
|
32:2017IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (서지) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
|
미니 산업용 SFP 이더넷 스위치 주문 정보 |
|
모델
|
설명 |
LNK-IMC104GP-SFP |
|
미니 산업용 4포트 10/100/1000T 802.3at PoE + 1포트 100/1000X SFP 기가비트 이더넷 스위치, 12~48VDC 입력 및 전압 부스터 포함 |
SFP 옵션 |
|
► SFP 옵션. SFP 옵션 페이지에서 SFP를 선택하십시오. |
(산업용 SFP) .교체 |
|
장착 옵션 |
|
|
► 기본 DIN 레일 브래킷이 설치되어 있습니다. 벽면 장착 브래킷이 포함되어 있습니다. |
전원 옵션 |
|
► 전원 공급 장치는 별도로 구매해야 합니다. |
미니 산업용 SFP 이더넷 스위치 응용 분야 |
태양광 발전 및 오프 그리드 통신 시스템
원격 태양광 발전소 및 오프 그리드 설치를 위한 안정적인 네트워크 인프라를 제공하여 효율적인 DC 전력 사용 및 넓은 온도 작동을 통해 광섬유 백홀 연결 및 PoE+ 전원 모니터링 장비를 가능하게 합니다.
지능형 교통 및 도로변 인프라
극심한 기상 조건에서도 작동을 유지하면서 광섬유 연결 및 도로변 장치, 차량 감지 센서 및 가변 메시지 표지판을 위한 PoE+를 통해 교통 관리 시스템을 지원합니다.
산업용 IoT 및 자동화 네트워크
가혹한 산업 환경에서도 기가비트 PoE+ 포트를 통해 센서, 컨트롤러 및 검사 카메라를 연결하여 제조 시설에서 기계 간 통신을 가능하게 합니다.
모바일 및 임시 배포 솔루션
유연한 전원 입력 옵션과 견고한 진동 방지 구조로 임시 사이트, 응급 대응 차량 및 군사 현장 작업에 신속하게 배포하는 데 이상적입니다.
실외 보안 및 감시 네트워크
주변 보안 애플리케이션에서 장거리 비디오 전송을 위해 광섬유 업링크 기능을 제공하면서 PoE+를 통해 고해상도 PTZ 카메라 및 액세스 제어 시스템에 전원을 공급합니다.
농업 기술 및 정밀 농업
태양광 발전 시스템을 사용하여 원격 현장 위치에서 환경 센서, 자동 관개 컨트롤러 및 모니터링 카메라를 위한 PoE+를 통해 스마트 농업 애플리케이션을 지원합니다.
유틸리티 및 에너지 관리 인프라
광섬유 신뢰성 및 산업 등급 보호 기능을 갖춘 스마트 그리드 장비, 변전소 자동화 시스템 및 분산 에너지 자원에 대한 네트워크 연결을 제공합니다.
통신 네트워크 에지 배포
통신 사업자를 위한 소형 액세스 장비 역할을 하여 확장된 범위 애플리케이션을 위한 전력 부스팅 기능을 갖춘 안테나(FTTA) 및 소형 셀 배포에 광섬유를 사용할 수 있습니다.
