E 연결 중국 기술 Co., 주식 회사.
직업적인 섬유 광 통신 및 CCTV 안전 전송 제품 제조자
|
제품 상세 정보:
결제 및 배송 조건:
|
| Weight: | 1.2KG | Dimensions (WxDxH): | 155mm x 115mm x 85mm (W x D x H) |
|---|---|---|---|
| Power Input: | DC 12-48V, Redundant Power (6-pin Terminal Block) | Operating Temperature: | -40℃~80℃ |
| Installation mode: | DIN Rail mount | Fiber: | Gigabit SFP Port: F25~F28 |
| Power Consumption: | 8W Max. | Data Type: | 1Ch RS485 Bi-Direction |

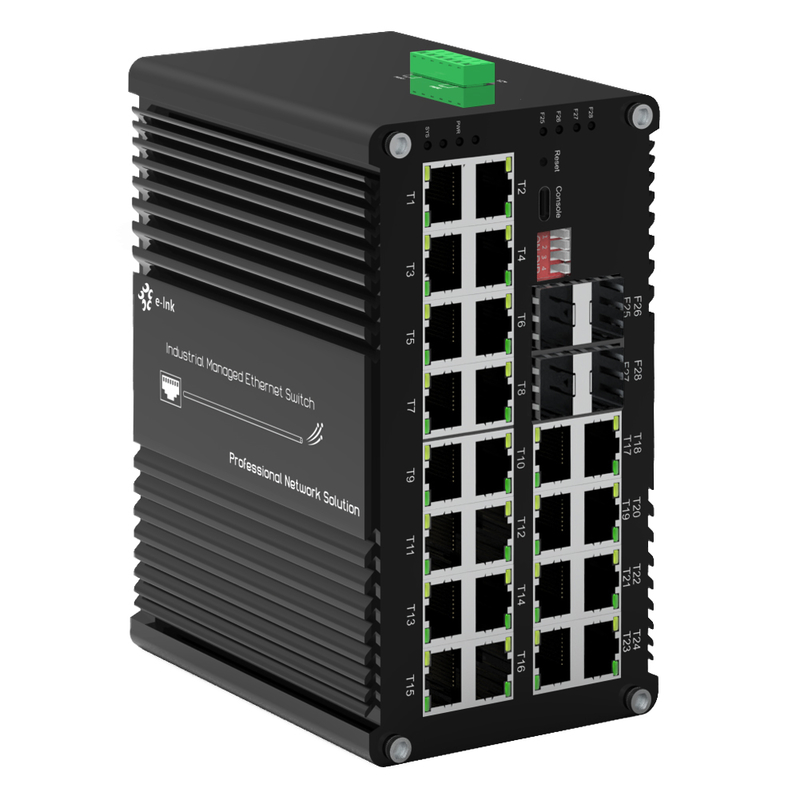

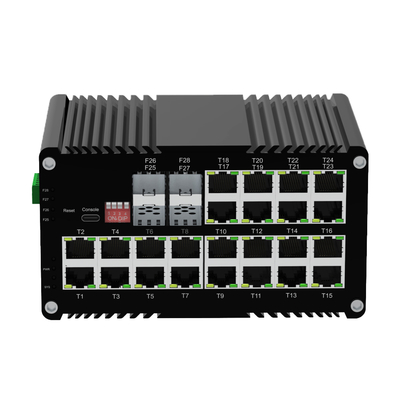

산업용 L2+ 24포트 10/100/1000T + 4포트 1000X SFP 관리형 이더넷 스위치
산업용 관리형 이더넷 스위치 개요
ETH-DIMC2424M 시리즈는 산업 등급 L2+ 관리형 24포트 기가비트 이더넷 스위치입니다.
24x10/100/1000Base-T RJ45 포트와 4x1000Base-X SFP 광섬유 슬롯을 갖추고 있습니다.
유연한 연결을 위해 설계되었습니다. 이 강화된 스위치는 까다로운 환경 조건을 견딜 수 있도록 설계되었습니다.
자동 협상, 전이중/반이중 모드, 구리 포트의 자동 MDI/MDI-X를 제공하며, SFP 슬롯은 단일 모드와
다중 모드 광섬유를 모두 지원하여 장거리 링크를 지원합니다. 이 제품은 고급 관리 기능을 자랑하며 견고한 구조로
IP 감시(IP 카메라), 무선 액세스 포인트(WAP) 및 원격 산업 네트워크에 이상적입니다. 안정성, 확장성
및 플러그 앤 플레이 배포를 제공합니다.
산업용 PoE 관리형 이더넷 스위치 기능
24 × 10/100/1000Base-T RJ45 포트
및
표준:
|
IEEE802.3 10BASE-T |
||||
|
IEEE802.3u 100BASE-TX/FX |
IEEE802.3ab 1000BASE-T |
|||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3 |
||||
|
p |
||||
|
QoSIEEE802.1d 스패닝 트리 전달 |
||||
|
& |
||||
|
필터링속도:14,880pps (10Mbps)148,800pps (100Mbps) 1,488,000pps (1000Mbps) |
패킷 버퍼 메모리: |
|||
|
12M 비트 |
||||
|
처리 유형: |
||||
|
저장 후 전달 |
백플레인 대역폭 |
|||
|
110Gbps |
최대 패킷 길이: |
|||
|
10K 바이트 점보 프레임 |
주소 테이블 크기: |
|||
|
8K |
MAC 주소 |
|||
|
인터페이스 |
커넥터: 24 x RJ45 |
|||
|
R |
||||
|
S485: |
1 |
|||
|
x RS485 (옵션)광 포트: |
물리적 인터페이스 x 1000Base-X |
|||
|
SFP |
USB -C: 1 |
|||
|
x USB-C (관리용)RS485 직렬 인터페이스 (옵션) |
물리적 인터페이스 산업 표준 3핀 스크류 터미널 |
|||
|
데이터 유형 |
||||
|
1Ch RS485 양방향 |
RS-485 신호 |
|||
|
Data+, Data-, GND |
직렬 포트 라인 거리(구리) |
|||
|
1000미터 |
전송 속도 |
|||
|
0 ~ 800kbps |
환경 |
|||
|
온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|||
|
보관 온도:-40°C ~ 85°C (-40°F ~ 185°F) |
||||
|
상대 습도: |
5% ~ 95% 비응축 |
|||
|
MTBF |
> 200,000시간 |
|||
|
전기 및 기계 |
입력 전원: |
|||
|
12 |
~ |
|||
|
48VDC |
||||
|
, |
이중 전원(6핀 터미널 블록)전력 소비:8서비스 정책 보호: |
|||
|
전원 입력 과부하: |
자동 재설정 가능역 극성: |
|||
|
제공 |
||||
|
DI |
P 스위치 |
|||
|
4자리 DIP 스위치 |
기능 |
|||
|
DIP기능 |
||||
|
설정SW 1VLAN
|
ON - 활성화 |
OFF - 비활성화 |
SW 2 |
|
|
링 관리 |
SNTP |
OFF - 예약됨 |
SW 4 |
|
|
예약됨 |
ON - 예약됨 |
OFF - 예약됨 |
SW 4 |
|
|
예약됨 |
전원 상태 |
이더넷(포트별): |
링크/활동 |
|
|
PWR: |
전원 상태 |
이더넷(포트별): |
링크/활동 |
|
|
RJ45 포트 |
||||
|
(T1~T24) |
광섬유 |
|||
|
: |
기가비트 SFP 포트: F25~F28 |
|||
|
치수(WxDxH): |
155 |
|||
|
x 115 |
x |
|||
|
85 |
mm K1.2 KG 케이스: |
|||
|
알루미늄 |
케이스장착 옵션:DIN 레일 장착 |
|||
|
소프트웨어 기능 |
중복 프로토콜 STP/RSTP/MSTP/ERPSv2, 링크 집계 지원 |
|||
|
멀티캐스트 지원 |
IGMP 스누핑 V1/V2/V3 지원 |
|||
|
, |
||||
|
GMRP, GVMP, 802.1Q 지원 |
VLAN |
|||
|
IEEE 802.1Q 4K VLAN 지원 |
,서비스 정책시간 관리 |
|||
|
SNTP |
QOS서비스 정책흐름 기반 속도 제한 |
|||
|
흐름 기반 패킷 필터링 |
각 포트의 8*출력 큐 802.1p/DSCP 우선 순위 매핑 |
|||
|
Diff-Serv QoS, 우선 순위 표시/재표시 |
큐 스케줄링 알고리즘(SP, WRR, SP+WRR) ACL |
|||
|
진단 유지 관리 |
포트 미러링, Syslog, Ping 지원 관리 기능 |
|||
|
1방향 릴레이 알람 출력, RMON, TRAP 지원 |
보안 |
|||
|
브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
DHCP 스누핑, 옵션 82 지원 |
|||
|
, |
802.1X 보안 액세스, |
|||
|
사용자 계층 관리, ACL 액세스 제어 목록 지원, |
DDOS 지원 ,서비스 정책고급 레이어 2+ 기능 |
|||
|
EN55022:2010+AC: 2011, 클래스 A |
EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 |
|||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (서지) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
산업용 PoE 관리형 이더넷 스위치 주문 정보 |
||||
|
모델 |
||||
|
설명 |
||||
|
ETH-DIMC2424M |
||||
|
산업용 L2+ 24포트 10/100/1000T + 4포트 1000X SFP 관리형 이더넷 스위치 |
||||
SFP 옵션
|
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오. |
► SFP 모듈은 별도로 구매해야 합니다. |
|
장착 옵션 |
► 기본 DIN 레일 브래킷 설치 |
|
전원 옵션 |
► DIN 레일 전원 공급 장치. 터미널 블록용 오픈 와이어. |
|
► 전원 공급 장치는 별도로 구매해야 합니다. |
|
|
산업용 PoE 관리형 이더넷 스위치 응용 프로그램 |
애프터 서비스 및 보증 정책 |
|
다음으로 구성됩니다 |
온라인 고객 서비스 |
|
및 |
전화 고객 서비스
, 제공
제품 컨설팅,원격 기술 지원, 유지 보수 및 수락 서비스.서비스 정책
: 3개월 교체 및 3년 보증.교체: 제품 구매 후 3개월 이내에 기술자가 제품 고장을 테스트하고 자연 재해가 아닌 인위적인 손상으로 인해 발생한 경우, 구매자는 직접구매 지점으로 가서 동일한 유형의 제품으로 교체할 수 있습니다. 또는 유사한 성능의 제품으로 교체할 수 있습니다.
제품 테스트에 문제가 없는 경우 원래 샘플이 반환됩니다.보증
: 자연 재해가 아닌 인위적인 손상으로 인해 발생한 경우, 당사의 무상 보증 기간은 1년입니다.[다음 상황은 교체 및 무상 유지 보수 범위에 포함되지 않습니다]
1. 제품 설명서의 지침에 따르지 않은 작동 및 유지 보수로 인한 손상.
2. 부적절한 전압 입력, 물 유입 및 파손과 같은 인적 요인으로 인한 손상.
3. 번개, 지진, 화재 등과 같은 자연 재해로 인한 제품 손상.
3. 회사의 허가 없이 내재된 설정을 무단으로 변경하거나 수리하는 경우.4. 무상 유지 보수 범위를 벗어난 제품.
5. 고객이 보낸 수리 중 운송, 적재 및 하역으로 인한 손상.
6. 제품 보증서의 제품 바코드 또는 모델이 제품 자체와 일치하지 않는 경우.
7. 설계, 기술, 제조 및 품질과 같은 제품 문제가 아닌 다른 문제로 인해 발생한 고장 또는 손상.
