제품 상세 정보:
결제 및 배송 조건:
|
| 장비 기능: | 3R OEO 변환기 및 미디어 변환기 | 전송 속도: | 1G/10G (8.5GBPS – 11.7GBPS) |
|---|---|---|---|
| 인터페이스: | SFP+에서 SFP+, SFP ~ RJ45 | 전송거리: | 최대 120km (SFP에 따라 다름) |
| 전원 공급 장치: | 12 ~ 48VDC, 중복 터미널 블록 | 인증: | CE, FCC, 로에스, ISO9001 |

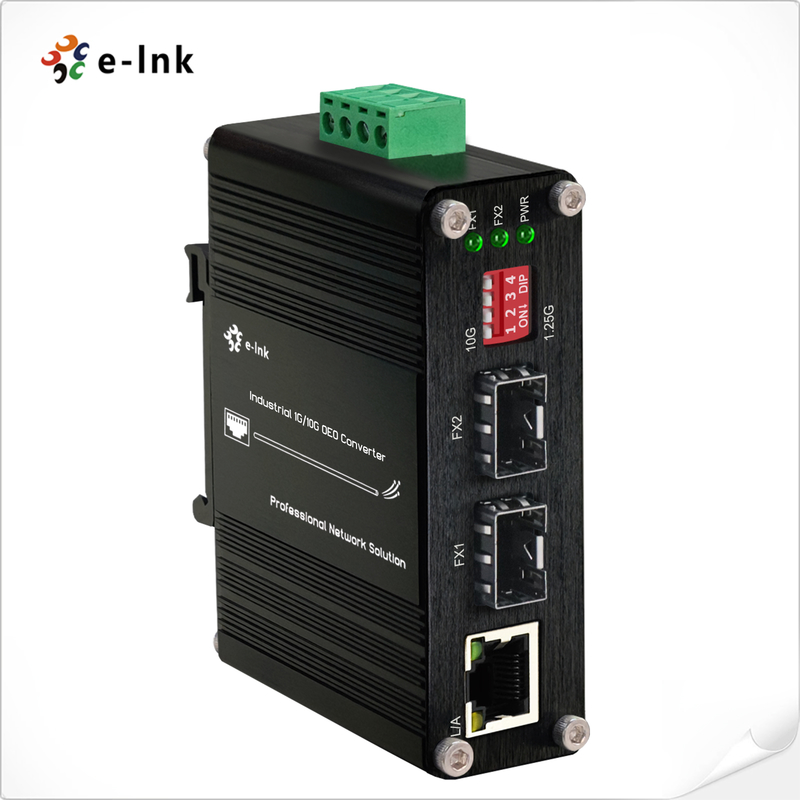

산업용 1G/10G SFP+ OEO with 3R 리피터 이더넷 미디어 컨버터
개요
ETH-IMC2402-OEO는 산업 등급 1G/10G OEO 컨버터로 3R 리피터
및 이더넷 미디어 컨버터 기능을 갖추고 있습니다. 가혹한 환경(-40°C ~ 80°C)을 위해 설계되었으며,
광섬유 간 및 광섬유-구리 변환, 최대 장거리 전송을 지원합니다.
120km, DWDM/CWDM 애플리케이션을 위한 파장 변환. 백본에 이상적입니다.
네트워크, 데이터 센터 및 통신 환경.
특징
3R 기능: 재생, 재형성, 재타이밍
DIP 스위치를 통해 1.25G/10G 데이터 속도 전환 지원
광섬유 간 10G OEO 리피터 및 파장 변환
1G 이더넷 광섬유-구리 미디어 컨버터로 작동
완전한 LED 상태 표시 기능의 핫 스왑 가능한 SFP+ 포트
DIN 레일/벽면 장착이 가능한 견고한 IP40 알루미늄 케이스
넓은 작동 온도: -40°C ~ 80°C
보호 기능이 있는 이중화된 12~48VDC 전원 입력
기술 지표
|
기술 지표 |
||||
|
장비 기능 |
3R 리피터 |
|||
|
전송 속도 |
10G: 8.5Gb/s-11.7Gb/s |
|||
|
프로토콜 |
8.5G 파이버 채널 SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 255/237 FEC 코딩을 사용한 10G LAN (11.09Gbps) 10G 파이버 채널 (11.32Gbps) 10G POS |
|||
|
인터페이스 유형 |
SFP+ to SFP+ |
|||
|
전송 거리 |
SFP+ 모듈: 최대 80km |
|||
|
최대 패킷 전송 속도 |
14,880,950/S |
|||
|
작동 온도 |
-40°C ~ 80°C (-40°F ~ 176°F) |
|||
|
보관 온도 |
-40°C ~ 85°C (-40°F ~ 185°F) |
|||
|
상대 습도 |
5% ~ 95% 비응축 |
|||
|
MTBF |
> 200,000 시간 |
|||
|
Ethernet 미디어 컨버터 사양 |
||||
|
Standards |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x 전이중 흐름 제어 |
|||
|
작동 모드 |
10/100/1000BASE-T to 1000BASE-SX/LX |
|||
|
포트 유형 |
SFP to RJ45 |
|||
|
네트워크 케이블 |
연선 광섬유 케이블 |
|||
|
전기 및 기계 |
||||
|
입력 전원 |
12~48VDC, 이중화 전원 (6핀 단자대) |
|||
|
전력 소비 |
8W 최대 |
|||
|
보호 |
||||
|
전원 입력 과부하 |
자동 재설정 가능 |
|||
|
역 극성 |
제공 |
|||
|
DIP 스위치 |
||||
|
4자리 DIP 스위치function |
DIP |
기능 |
설정 |
|
|
SW 1 |
1.25G/10G |
ON - 1.25~8.5G |
OFF - 10.3G 또는 14.025G |
|
|
SW 2 |
예약됨 |
ON - 예약됨 |
OFF - 예약됨 |
|
|
SW 3 |
예약됨 |
ON - 예약됨 |
OFF - 예약됨 |
|
|
SW 4 |
예약됨 |
ON - 예약됨 |
OFF - 예약됨 |
|
|
LED 표시기: |
||||
|
PWR |
전원 상태 |
|||
|
FX1 |
SFP 포트-1 |
|||
|
FX2 |
SFP 포트-2 |
|||
|
L/A |
TP LINK/ACT |
|||
|
크기 (WxDxH) |
95 x 70 x 30 mm |
|||
|
무게 |
0.25Kg |
|||
|
케이스 |
알루미늄 케이스 |
|||
|
장착 옵션: |
DIN 레일 장착 |
|||
|
규제 승인 |
||||
|
ISO9001, CE, RoHS, FCC |
||||
|
EN55022:2010+AC: 2011, Class A |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (서지) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
주문 정보
|
모델 |
설명 |
|
ETH-IMC2402-OEO |
1G/10G SFP+ to SFP+ OEO 컨버터 (3R 리피터) 산업용, 1G 이더넷 미디어 컨버터 기능 |
|
SFP 옵션 |
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오. |
|
► SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
► 기본 DIN 레일 브래킷 설치 |
|
전원 옵션 |
|
|
► 전원 공급 장치는 별도로 구매해야 합니다. |
응용 프로그램

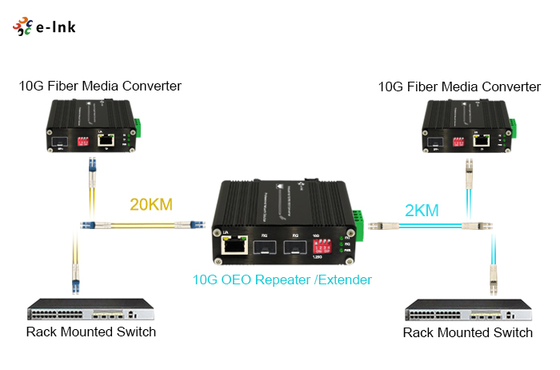

응용 프로그램 I: 1G/10G OEO 컨버터 (3R 리피터)
응용 프로그램 II: 광섬유-구리 1Gbps 이더넷 장비 기능, 광섬유-구리 미디어 컨버터로 사용
