| 포트: | 8 × RJ45 (10/100/1000Base-T POE+), 2 × SFP (1000Base-X) | 포 표준: | IEEE802.3AF/AT, 최대 240W 예산 |
|---|---|---|---|
| 후면 대역폭: | 110Gbps | 포 매니지먼트: | 전원 할당, 우선 순위, 일정 |
| 전원 공급 장치: | 48–57VDC, 중복 입력, ≤240W | 포장: | IP40 알루미늄, 149 × 114 × 50mm, 0.55kg |

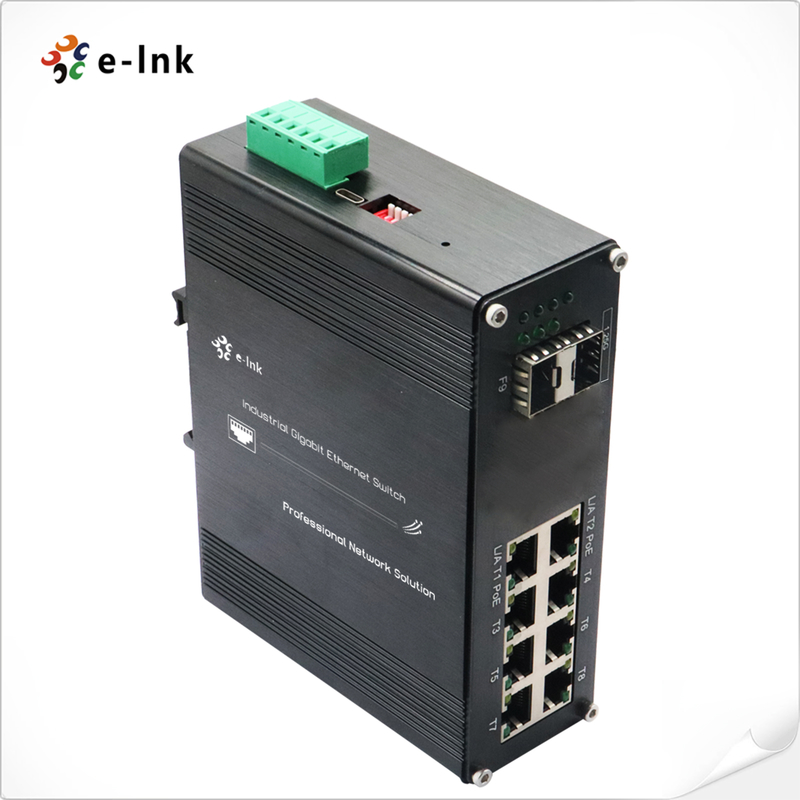

산업용 L2+ 8-포트 기가비트 PoE+ + 2 SFP 관리 이더넷 스위치 240W
전반적인 설명
ETH-IMC208MP는 산업용 L2+ 관리 이더넷 스위치로
기가비트 PoE+ 포트와 2 기가비트 SFP 업링크 포트
IP 카메라와 무선 액세스 포인트와 같은 IEEE802.3af/at 장치를 지원합니다.
가혹한 환경 (-40°C ~ 80°C) 에 설계, 스위치는 고급 계층 2 +
기능, VLAN, QoS, 리던스 프로토콜, 향상된 보안.
알루미늄 가구, 불필요한 전력 입력, 그리고 USB-C 관리
산업 자동화, 감시 및 통신 네트워크에 대한 솔루션입니다.
특징
8×10/100/1000Base-T PoE+ RJ45 + 2×1000Base-X SFP 포트
IEEE802.3af/at 240W 총 PoE 예산에 적합합니다.
VLAN, 링 관리, PoE 재설정 및 250m 연장용 DIP 스위치
단순 관리용 USB-C 포트, RS232가 필요하지 않습니다.
고급 리던스: STP/RSTP/MSTP/ERPSv2, 링크 집계
4K VLAN, QinQ, IGMP 스누핑, QoS 및 ACL 필터링을 지원합니다.
강력한 보안: 802.1X, RADIUS, SSH, HTTPS, DDOS 보호
견고한 IP40 알루미늄 케이스, DIN-Rail 마운트, -40°C ~ 80°C
과부하 보호 장치와 함께 48 ′′57VDC 듀얼 리던던트 전력 입력
기술 지표
|
표준: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3ae 10GBASE-R |
||||
|
IEEE8023p 질적 안전 |
||||
|
IEEE802.1d 스펜닝 트리 |
||||
|
앞으로&필터의 비율: |
14,880pps (10Mbps) |
|||
|
148800pps (100Mbps) |
||||
|
1,488,000pps (1000Mbps) |
||||
|
1,488,000,000pps (10000Mbps) |
||||
|
패킷 버퍼 메모리: |
12M 비트 |
|||
|
처리 유형: |
저장 및 전달 |
|||
|
백플레인 대역폭 |
110Gbps |
|||
|
최대 패킷 길이는: |
9K 바이트 덤보 프레임 |
|||
|
주소 테이블 크기: |
8K MAC 주소 |
|||
|
인터페이스 |
||||
|
커넥터: |
8 x RJ45 |
|||
|
RS485: |
1 x RS485 (선택) |
|||
|
광 포트: |
2 x 1000Base-X SFP |
|||
|
USB-C: |
1 x USB-C (관리용) |
|||
|
RS485 일련 인터페이스 (선택) |
||||
|
물리적 인터페이스 |
산업 표준 3 핀 나사 터미널 |
|||
|
데이터 타입 |
1Ch RS485 쌍방향 |
|||
|
RS-485 신호 |
데이터 +, 데이터-, GND |
|||
|
연쇄 포트 라인 거리 (황제) |
1000미터 |
|||
|
보드율 |
0 ~ 800kbps |
|||
|
PoE (Power over Ethernet) |
||||
|
표준: |
IEEE 802.3at 파워 오버 이더넷 플러스 |
|||
|
IEEE 802.3af 이더넷 전원 |
||||
|
Port: |
RJ45 |
|||
|
파워 핀 할당 |
4/5(+), 7/8(-) |
|||
|
PoE 예산: |
최대 240W PoE 예산 |
|||
|
환경텐탈 |
||||
|
작동 온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|||
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|||
|
상대 습도: |
5%~95% 비연결성 |
|||
|
MTBF |
> 200만 시간 |
|||
|
전기 및 기계 |
||||
|
입력 전력: |
48~57VDC, 부재 전력 (6핀 터미널 블록) |
|||
|
전력 소비: |
8W 맥스사용중인 PoE <240W) |
|||
|
보호: |
||||
|
전력 입력 과부하: |
자동 재설정 |
|||
|
역극성: |
현재 |
|||
|
DIP 스위치 |
||||
|
4자리 DIP 스위치함수의정 |
DIP |
기능 |
설정 |
|
|
SW 1 |
VLAN |
ON - 활성화 |
OFF - 장애인 |
|
|
SW 2 |
링 관리 |
ON - 활성화 |
OFF - 장애인 |
|
|
SW 3 (향상될 예정) |
250m PoE 네트워크 |
ON - 활성화 |
OFF - 장애인 |
|
|
SW 4 (향상될 예정) |
PoE 재설정 |
ON - 활성화 |
OFF - 장애인 |
|
|
LED 표시기: |
||||
|
PWR: |
전력 상태 |
|||
|
이더넷 (포트당): |
연결/활동 |
|||
|
PoE: |
PoE 상태 |
|||
|
섬유: |
기가비트 SFP 포트: F9~F10 |
|||
|
크기 (WxDxH): |
149 x114 x50 mm |
|||
|
무게: |
0.551kg |
|||
|
케이스: |
알루미늄 케이스 |
|||
|
장착 옵션: |
DIN-Rail 마운트 |
|||
|
소프트웨어 기능 |
||||
|
해고 프로토콜 |
STP/RSTP/MSTP/ERPSv2를 지원합니다. 링크 집계 |
|||
|
멀티캐스트 지원 |
IGMP 스누핑 V1/V2/V3를 지원합니다.,GMRP, GVMP를 지원합니다.802.1Q |
|||
|
VLAN |
IEEE 802.1Q 4K VLAN 지원,QINQ, 듀얼 VLAN 지원 |
|||
|
시간 관리 |
SNTP |
|||
|
QOS |
흐름 기반의 리디렉션 유동률 제한 |
|||
|
ACL |
포트 기반 발급 ACL 포트 및 VLAN에 기반한 ACL |
|||
|
PoE 관리 |
PoE 전원 공급 장치의 총 전력 제한 PoE 출력 전력 할당 |
|||
|
진단 유지 |
포트 미러링, Syslog, Ping를 지원합니다. |
|||
|
관리 기능 |
CLI, WEB, SNMPv1/v2/v3, 관리용 Telnet 서버, EEE, LLDP, DHCP 서버/클라이언트 (IPv4/IPv6), 클라우드/MQTT |
|||
|
경보 관리 |
1방향 리레 알람 출력, RMON, TRAP를 지원합니다. |
|||
|
안전 |
브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 DHCP 스누핑 지원, 옵션 82,802.1X 보안 접근 |
|||
|
고급 계층 2+ 기능 |
IPv4/IPv6 관리 정적 경로 |
|||
|
규제 승인 |
||||
|
ISO9001, CE, RoHS, FCC |
||||
|
EN55022:2010+AC: 2011, A급 |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2:2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (올림) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8:2009 (PFMF) |
||||
주문 정보
|
모델 |
설명 |
|
ETH-IMC208MP |
산업용 L2+ 8-포트 10/100/1000T 802.3at PoE +2- 포트 1000X SFP 관리 이더넷 스위치 |
|
SFP 옵션 |
SFP 옵션 SFP 옵션 페이지에서 SFP 옵션을 선택하십시오. |
|
SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
기본 DIN-Rail Bracket 설치 |
|
전원 옵션 |
|
|
전원 공급은 별도로 구입해야 합니다. |

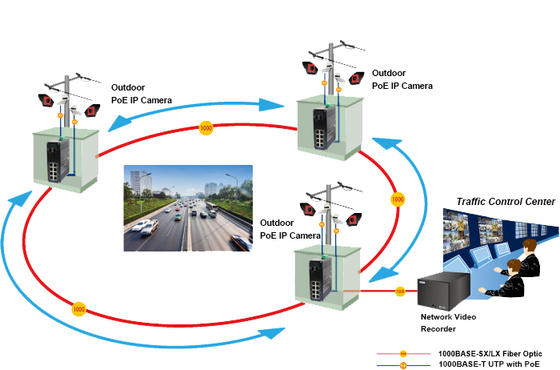

적용
