제품 상세 정보:
결제 및 배송 조건:
|
| 포트: | 16 × RJ45 POE (10/100/1000Base-T), 4 × SFP (1000Base-X) | 커넥터: | 16 Ｘ RJ45 |
|---|---|---|---|
| 광학 포트: | 4 x 1000Base-X SFP | 작동 온도: | -40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F) |
| 저장 온도: | -40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) | 입력 전원: | 48 ~ 57VDC, 중복 전력 (6 핀 터미널 블록) |
| 섬유: | 기가비트 SFP 공항 : F17~F20 | 무게: | 1.2kg |

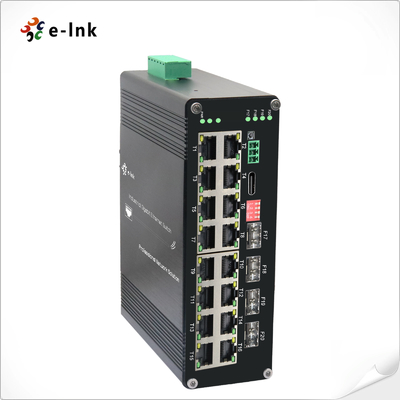

산업용 L2+ 16포트 10/100/1000T 802.3at PoE + 4 SFP 관리형 스위치
개요
ETH-DIMC2416MP는 16개의 기가비트 RJ45를 갖춘 산업용 L2+ 관리형 이더넷 스위치입니다.
PoE 포트와 4개의 기가비트 SFP 업링크. 480W PoE 예산, 10K 점보 프레임 지원
USB-C 관리 포트 및 IP40 알루미늄 케이스를 갖추어 IP 카메라, 무선 AP 및 기타 산업 장치에 대한 안정적인 네트워크
통합을 보장합니다. DIN 레일 장착 및
넓은 작동 온도(-40°C ~ 80°C)는 가혹한 환경에 이상적입니다.
기능
16×10/100/1000Base-T PoE + 4×1000Base-X SFP
480W 총 PoE 예산으로 IEEE802.3af/at 준수
DIP 스위치VLAN, 링 관리, PoE 재설정, 250m PoE 네트워크
RS232 액세스가 필요 없는 간편한 관리를 위한 USB-C 포트
대용량 데이터 전송을 위한 10K 바이트 점보 프레임 지원
중복성: STP/RSTP/MSTP/ERPSv2, 링크 집성
멀티캐스트: IGMP 스누핑 V1/V2/V3, GMRP, GVMP, 4K VLAN, QinQ
QoS: 흐름 기반 리디렉션, 속도 제한, 포트당 8개의 출력 큐, SP/WRR 스케줄링
보안: 브로드캐스트 폭풍 보호, SSH, HTTPS, AAA & RADIUS, DHCP 스누핑,
802.1X, DDOS 완화
관리: CLI, 웹, SNMPv1/v2/v3, Telnet, LLDP, DHCP 서버/클라이언트, 클라우드/MQTT
진단 유지 관리: 포트 미러링, Syslog, Ping, RMON, TRAP
견고한 IP40 알루미늄 케이스, DIN 레일 장착, MTBF >200,000시간
작동 온도: -40°C ~ 80°C
기술 지표
|
표준: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3p QoS |
||||
|
IEEE802.1d 스패닝 트리 |
||||
|
전달&필터링속도: 14,880pps (10Mbps) |
148,800pps (100Mbps) |
|||
|
1,488,000pps (1000Mbps) |
||||
|
패킷 버퍼 메모리: |
||||
|
12M 비트 |
처리 유형: |
|||
|
Store-and-Forward |
백플레인 대역폭 |
|||
|
110Gbps |
최대 패킷 길이: |
|||
|
10K 바이트 점보 프레임 |
주소 테이블 크기: |
|||
|
8K |
MAC 주소 인터페이스 |
|||
|
커넥터: |
||||
|
16 x RJ45 |
R |
|||
|
S485: 1 |
x USB-C (관리용) 광 포트: |
|||
|
4 |
x 1000Base-X SFP USB |
|||
|
-C:1 |
x USB-C (관리용) RS485 직렬 인터페이스 (옵션) |
|||
|
물리적 인터페이스 |
||||
|
산업 표준 3핀 스크류 터미널 |
데이터 유형 |
|||
|
1Ch RS485 양방향 |
RS-485 신호 |
|||
|
Data+, Data-, GND |
직렬 포트 라인 거리 (구리) |
|||
|
1000미터 |
전송 속도 |
|||
|
0 ~ 800kbps |
PoE (Power over Ethernet) |
|||
|
표준: |
||||
|
IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3af Power over Ethernet |
|||
|
P |
||||
|
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오.RJ45 |
전원 핀 할당 |
|||
|
4/5(+), 7/8(-) |
PoE 예산: |
|||
|
최대 |
480-와트 PoE 예산환경 |
|||
|
작동 온도:-40°C ~ 80°C (-40°F ~ 176°F) |
||||
|
보관 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|||
|
상대 습도: |
5% ~ 95% 비응축 |
|||
|
MTBF |
> 200,000시간 |
|||
|
전기 및 기계 |
입력 전원: |
|||
|
48 |
||||
|
~57 |
보호:,중복 전원 (6핀 터미널 블록)IPv4/IPv6 관리 8 |
|||
|
W 최대. |
(PoE 사용 시<480W) 보호:전원 입력 과부하: |
|||
|
자동 재설정 가능 |
||||
|
역 극성: |
제공 |
|||
|
DI |
P 스위치 |
|||
|
4자리 DIP 스위치기능 |
||||
|
DIP기능설정 |
SW 1 |
VLAN |
ON - 활성화 |
|
|
OFF - 비활성화 |
QINQ, 이중 VLAN 지원, |
PWR: |
전원 상태 |
|
|
OFF - 비활성화 |
SW 3 (업그레이드 예정) |
PWR: |
전원 상태 |
|
|
OFF - 비활성화 |
SW 4 (업그레이드 예정) |
PWR: |
전원 상태 |
|
|
OFF - 비활성화 |
LED 표시등: |
PWR: |
전원 상태 |
|
|
이더넷 (포트별): |
||||
|
링크/활동 |
PoE |
|||
|
: |
PoE 상태 |
|||
|
광섬유155 |
기가비트 SFP 포트: F17~F20 |
|||
|
크기 (WxDxH):155 |
x |
|||
|
115 |
x 무게:mm 무게:1.2 Kg |
|||
|
케이스: |
알루미늄케이스 |
|||
|
장착 옵션: |
DIN 레일 장착 소프트웨어 기능 |
|||
|
중복 프로토콜 |
STP/RSTP/MSTP/ERPSv2, 링크 집성 지원 |
|||
|
멀티캐스트 지원 |
||||
|
IGMP 스누핑 V1/V2/V3 지원 |
, |
|||
|
GMRP, GVMP, 802.1Q 지원 |
VLANIPv4/IPv6 관리, |
|||
|
QINQ, 이중 VLAN 지원, |
시간 관리IPv4/IPv6 관리QOS |
|||
|
흐름 기반 리디렉션 |
흐름 기반 속도 제한 |
|||
|
흐름 기반 패킷 필터링 |
각 포트의 8*출력 큐 802.1p/DSCP 우선 순위 매핑 Diff-Serv QoS, 우선 순위 표시/재표시 |
|||
|
L2 ~ L4 패킷 필터링, 처음 80바이트 메시지 일치. |
MAC, 대상 MAC 주소, IP 소스, 대상 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL 제공 P |
|||
|
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오.PoE 출력 전력 할당PoE 출력 우선 순위 구성 |
PoE 작동 상태 PoE 작동 스케줄링 |
|||
|
관리를 위한 CLI, WEB, SNMPv1/v2/v3, Telnet 서버, EEE, LLDP, DHCP 서버/클라이언트 (IPv4/IPv6), 클라우드/MQTT 지원 |
알람 관리 |
|||
|
1방향 릴레이 알람 출력, RMON, TRAP 지원 |
보안 |
|||
|
브로드캐스트 폭풍 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
DHCP 스누핑, 옵션 82 지원 |
|||
|
, |
802.1X 보안 액세스, 사용자 계층적 관리, ACL 액세스 제어 목록 지원,IPv4/IPv6 관리, |
|||
|
규제 승인 |
ISO9001, CE, RoHS, FCC EN55022:2010+AC: 2011, Class A |
|||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (서지) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
주문 정보 |
||||
|
모델 |
||||
|
설명 |
||||
ETH-DIMC2416M
|
P |
산업용 L2+ 16포트 10/100/1000T 802.3at PoE + 4포트 1000X SFP 관리형 이더넷 스위치 |
|
SFP 옵션► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오. |
► SFP 모듈은 별도로 구매해야 합니다. |
|
장착 옵션 |
► 기본 DIN 레일 브래킷 설치 |
|
전원 옵션 |
|
|
► DIN 레일 전원 공급 장치. 터미널 블록용 오픈 와이어. |
► 전원 공급 장치는 별도로 구매해야 합니다. |
|

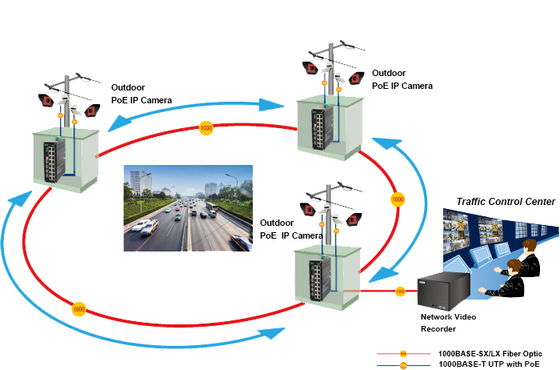

응용 프로그램 |
|
|
|
