제품 상세 정보:
결제 및 배송 조건:
|
| 조화시키세요 :: | 24 × 10/100/1000 RJ45, 4 × 1000Base-X SFP | 관리: | USB-C, 웹, CLI, SNMP V1/V2/V3, Telnet, Cloud (MQTT) |
|---|---|---|---|
| 전원 입력: | 12–48VDC 중복, 과부하/역 극성 보호 | 전력 소비: | ≤ 8W |
| 주택: | IP40 등급 알루미늄, Din-Rail 마운트 | 작동 온도: | -40 ° C ~ +80 ° C |

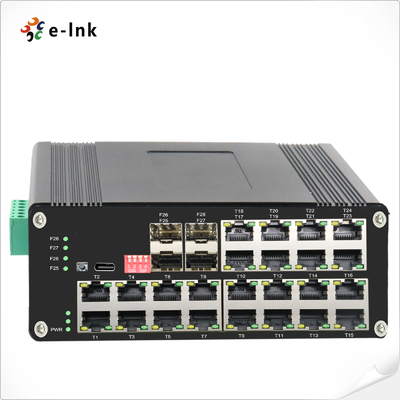

4 SFP USB-C 간편 관리와 함께 단단한 L2 + 24 포트 기가비트 스위치
전반적인 설명
ETH-DIMC2424M 시리즈는 단순히 다른 산업용 이더넷 스위치가 아닙니다.
24 기가비트 RJ45 포트,4 SFP 업링크, 그리고USB-C 관리 인터페이스그
더 빠르고 간단한 배포를 위해 전통적인 RS232를 대체합니다.팬 없는 IP40
알루미늄 케이스,-40°C ~ +80°C 온도 허용, 그리고부하 12~48VDC
전력 입력, 그것은 극단적인 조건에서 중단되지 않는 연결을 보장합니다.
VLAN, QoS, ERPS 링 리던스 및 강력한 보안을 포함한 L2+ 기능
SSH/HTTPS/802.1X, 산업 네트워크에 기업 수준의 신뢰성을 제공합니다.
특징
독특함USB-C 관리 포트RS232 일련 접속이 필요하지 않습니다.
24 × 기가비트 RJ45 + 4 × SFP 포트, 110Gbps 스위칭 용량
가혹화IP40 알루미늄 차체, 팬 없는 & 진동 저항
폭 -40°C ~ +80°C 가혹한 환경에서의 작동
자동 재설정 보호 장치와 함께 불필요한 12~48VDC 전력
고급 리던스: STP/RSTP/MSTP/ERPSv2 링 복구
강력한 보안: SSH, HTTPS, RADIUS, 802.1X, DoS/DDoS 방어
산업 프로토콜 지원: IGMP 스누핑, QoS, ACL, VLAN Q-in-Q
높은 신뢰성: MTBF > 200,000 h, CE/FCC/EN/IEC 인증
기술 지표
|
표준: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE8023p 질적 안전 |
||||
|
IEEE802.1d 스펜닝 트리 |
||||
|
앞으로&필터의 비율: |
14,880pps (10Mbps) |
|||
|
148800pps (100Mbps) |
||||
|
1,488,000pps (1000Mbps) |
||||
|
패킷 버퍼 메모리: |
12M 비트 |
|||
|
처리 유형: |
저장 및 전달 |
|||
|
백플레인 대역폭 |
110Gbps |
|||
|
최대 패킷 길이는: |
10K 바이트 덤보 프레임 |
|||
|
주소 테이블 크기: |
8K MAC 주소 |
|||
|
인터페이스 |
||||
|
커넥터: |
24 x RJ45 |
|||
|
RS485: |
1 x RS485 (선택) |
|||
|
광 포트: |
4 x 1000Base-X SFP |
|||
|
USB-C: |
1 x USB-C (관리용) |
|||
|
RS485 일련 인터페이스 (선택) |
||||
|
물리적 인터페이스 |
산업 표준 3 핀 나사 터미널 |
|||
|
데이터 타입 |
1Ch RS485 쌍방향 |
|||
|
RS-485 신호 |
데이터+, 데이터-, GND |
|||
|
연쇄 포트 라인 거리 (황제) |
1000미터 |
|||
|
보드율 |
0 ~ 800kbps |
|||
|
환경텐탈 |
||||
|
작동 온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|||
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|||
|
상대 습도: |
5%~95% 비연결성 |
|||
|
MTBF |
> 200만 시간 |
|||
|
전기 및 기계 |
||||
|
입력 전력: |
12~48VDC, 부재 전력 (6핀 터미널 블록) |
|||
|
전력 소비: |
8W 최대 |
|||
|
보호: |
||||
|
전력 입력 과부하: |
자동 재설정 |
|||
|
역극성: |
현재 |
|||
|
DIP 스위치 |
||||
|
4자리 DIP 스위치함수의정 |
DIP |
기능 |
설정 |
|
|
SW 1 |
VLAN |
ON - 활성화 |
OFF - 장애인 |
|
|
SW 2 |
링 관리 |
ON - 활성화 |
OFF - 장애인 |
|
|
SW 3 |
예약 |
ON - 예약 |
OFF - 예약 |
|
|
SW 4 |
예약 |
ON - 예약 |
OFF - 예약 |
|
|
LED 표시기: |
||||
|
PWR: |
전력 상태 |
|||
|
이더넷 (포트당): |
연결/활동 |
|||
|
RJ45 포트 |
(T1~T24) |
|||
|
섬유: |
기가비트 SFP 포트: F25~F28 |
|||
|
크기 (WxDxH): |
155 x115 x85 mm |
|||
|
무게: |
1.2KG |
|||
|
케이스: |
알루미늄 케이스 |
|||
|
장착 옵션: |
DIN-Rail 마운트 |
|||
|
소프트웨어 기능 |
||||
|
해고 프로토콜 |
STP/RSTP/MSTP/ERPSv2를 지원합니다. 링크 집계 |
|||
|
멀티캐스트 지원 |
IGMP 스누핑 V1/V2/V3를 지원합니다.,GMRP, GVMP를 지원합니다.802.1Q |
|||
|
VLAN |
IEEE 802.1Q 4K VLAN 지원,QINQ, 듀얼 VLAN 지원 |
|||
|
시간 관리 |
SNTP |
|||
|
QOS |
흐름 기반의 리디렉션 유동률 제한 |
|||
|
ACL |
포트 기반 발급 ACL 포트 및 VLAN에 기반한 ACL |
|||
|
진단 유지 |
포트 미러링, Syslog, Ping를 지원합니다. |
|||
|
관리 기능 |
CLI, WEB, SNMPv1/v2/v3, 관리용 Telnet 서버, EEE, LLDP, DHCP 서버/클라이언트 ((IPv4/IPv6), 클라우드/MQTT를 지원합니다. |
|||
|
경보 관리 |
1방향 리레 알람 출력, RMON, TRAP를 지원합니다. |
|||
|
안전 |
브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 DHCP 스누핑 지원, 옵션 82,802.1X 보안 접근 |
|||
|
고급 계층 2+ 기능 |
IPv4/IPv6 관리 정적 경로 |
|||
|
규제 승인 |
||||
|
ISO9001, CE, RoHS, FCC |
||||
|
EN55022:2010+AC: 2011, A급 |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2:2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (올림) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8:2009 (PFMF) |
||||
주문 정보
|
모델 |
설명 |
|
ETH-DIMC2424M |
산업용 L2+ 24-포트 10/100/1000T + 4-포트 1000X SFP 관리 이더넷 스위치 |
|
SFP 옵션 |
SFP 옵션 SFP 옵션 페이지에서 SFP 옵션을 선택하십시오. |
|
SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
기본 DIN-Rail Bracket 설치 |
|
전원 옵션 |
|
|
전원 공급은 별도로 구입해야 합니다. |

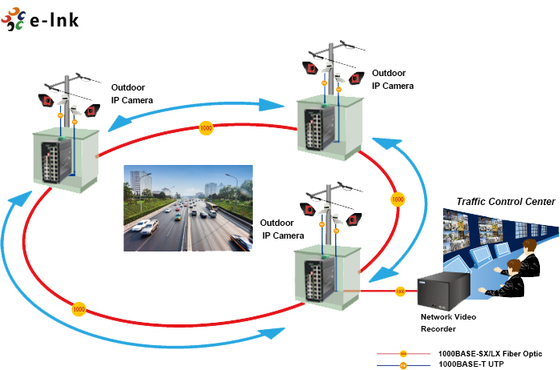

적용
