제품 상세 정보:
결제 및 배송 조건:
|
| Ports: | 24 × 10/100/1000 RJ45 (PoE+) + 4 × 1000Base-X SFP | PoE Standard: | IEEE 802.3af/at, up to 30W per port |
|---|---|---|---|
| PoE Budget: | 720W total | PoE Management: | Power limit, scheduling, priority, status monitoring |
| Input Power: | 48–57VDC redundant, 6-pin terminal block | Power Consumption: | Max 8W (PoE ≤720W) |

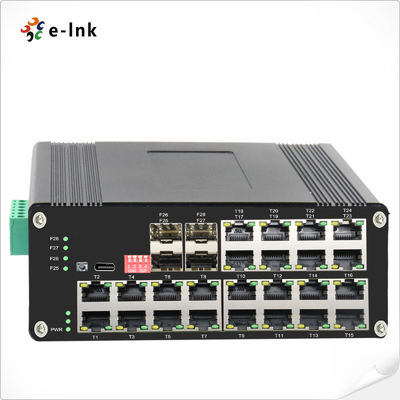

산업용 L2+ 24포트 기가비트 PoE 스위치 4 SFP 720W 예산 USB-C
개요
ETH-DIMC2424MP 시리즈는견고한 L2+ 관리형 PoE 이더넷 스위치이며
24개의 기가비트 PoE+ RJ45 포트와4개의 기가비트 SFP 업링크를 특징으로 합니다. 대용량720W PoE
예산으로 IP 카메라, AP 및 IoT 장치에 장거리에서도 안정적으로 전원을 공급합니다. DIP
스위치는 원키 VLAN, 링 관리, PoE 재설정 및 250m PoE 확장을 가능하게 하여현장 배포를 단순화합니다. 견고한
IP40 알루미늄 케이스, 넓은-40°C ~ +80°C작동 온도, 이중 전원 입력 및 고급 보안 기능은
산업 자동화, 감시 및 운송 네트워크에 이상적입니다.
기능
24 × 기가비트 PoE+ RJ45 + 4 × 기가비트 SFP 포트
IEEE 802.3af/at PoE 지원, 최대 720W PoE 전원 예산
원키 DIP 스위치 기능
: VLAN, 링, PoE 재설정, 250m PoE 확장USB-C 관리 포트
– RS232 직렬 액세스 없이 빠른 설정110Gbps 스위칭 용량, 점보 프레임 10K 바이트
고급 중복성: STP/RSTP/MSTP/ERPSv2, 링크 집합
강력한 보안: 802.1X, SSH, HTTPS, RADIUS, DoS/DDoS 보호
PoE 관리: 스케줄링, 출력 우선 순위, 전원 할당
견고한 IP40 알루미늄 하우징, 팬리스, DIN 레일 장착
넓은 작동 온도: -40°C ~ +80°C, MTBF > 200,000시간
기술 지표
이더넷
|
IEEE802.3 10BASE-T |
IEEE802.3u 100BASE-TX/FX |
|||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3 |
||||
|
pQoS IEEE802.1d 스패닝 트리 |
||||
|
전송 |
||||
|
&필터링속도:14,880pps (10Mbps) 148,800pps (100Mbps) |
1,488,000pps (1000Mbps) |
|||
|
패킷 버퍼 메모리: |
||||
|
12M 비트 |
||||
|
처리 유형: |
Store-and-Forward |
|||
|
백플레인 대역폭 |
110Gbps |
|||
|
최대 패킷 길이: |
10K 바이트 점보 프레임 |
|||
|
주소 테이블 크기: |
8K |
|||
|
MAC 주소 |
인터페이스 커넥터: |
|||
|
24 x RJ45 |
||||
|
R |
S485: |
|||
|
1x RS485 (옵션) |
RS485 직렬 인터페이스 (옵션) 4 |
|||
|
x 1000Base-X |
SFP USB -C: |
|||
|
1x USB-C (관리용) |
RS485 직렬 인터페이스 (옵션) 물리적 인터페이스 |
|||
|
산업 표준 3핀 스크류 터미널 |
||||
|
데이터 유형 |
1Ch RS485 양방향 |
|||
|
RS-485 신호 |
Data+, Data-, GND |
|||
|
직렬 포트 라인 거리 (구리) |
1000미터 |
|||
|
전송 속도 |
0 ~ 800kbps |
|||
|
PoE (Power over Ethernet) |
표준: |
|||
|
IEEE 802.3at Power over Ethernet Plus |
||||
|
IEEE 802.3af Power over Ethernet |
P |
|||
|
ort: |
||||
|
► SFP 모듈은 별도로 구매해야 합니다.전원 핀 할당 |
4/5(+), 7/8(-) |
|||
|
PoE 예산: |
최대 |
|||
|
720 |
-와트 PoE 예산환경작동 온도: |
|||
|
-40°C ~ 80°C (-40°F ~ 176°F)보관 온도: |
||||
|
-40°C ~ 85°C (-40°F ~ 185°F) |
상대 습도: |
|||
|
5% ~ 95% 비응축 |
MTBF |
|||
|
> 200,000시간 |
전기 및 기계 |
|||
|
입력 전원: |
48 |
|||
|
~57 |
||||
|
VDC |
,이중 전원 (6핀 터미널 블록)전력 소비:정적 경로 W 최대 |
|||
|
(PoE 사용 시 |
<720W)보호:전원 입력 과부하:자동 재설정 가능 |
|||
|
역 극성: |
||||
|
제공 |
DI |
|||
|
P 스위치 |
4자리 DIP 스위치 |
|||
|
기능DIP |
||||
|
기능설정SW 1 |
VLAN |
ON - 활성화 |
OFF - 비활성화 |
|
|
SW 2 |
시간 관리 |
전원 상태 |
이더넷 (포트별): |
|
|
SW 3 (업그레이드 예정) |
250m PoE 네트워크 |
전원 상태 |
이더넷 (포트별): |
|
|
SW 4 (업그레이드 예정) |
PoE 재설정 |
전원 상태 |
이더넷 (포트별): |
|
|
LED 표시등: |
전원: |
전원 상태 |
이더넷 (포트별): |
|
|
링크/활동 |
||||
|
PoE |
PoE 상태 |
|||
|
(T1~T24) |
광섬유 |
|||
|
: |
기가비트 SFP 포트: F25~F28 치수 (WxDxH): |
|||
|
155x |
115 |
|||
|
x |
85 1.2무게: 1.2K G |
|||
|
케이스: |
알루미늄케이스장착 옵션: |
|||
|
DIN 레일 장착 |
소프트웨어 기능 중복 프로토콜 |
|||
|
STP/RSTP/MSTP/ERPSv2, 링크 집합 지원 |
멀티캐스트 지원 |
|||
|
IGMP 스누핑 V1/V2/V3 지원 |
||||
|
, |
GMRP, GVMP, 802.1Q 지원 |
|||
|
VLAN |
IEEE 802.1Q 4K VLAN 지원정적 경로QINQ, 이중 VLAN 지원, |
|||
|
시간 관리 |
SNTP정적 경로흐름 기반 리디렉션 |
|||
|
흐름 기반 속도 제한 |
흐름 기반 패킷 필터링 |
|||
|
각 포트의 8*출력 큐 802.1p/DSCP 우선 순위 매핑 |
Diff-Serv QoS, 우선 순위 표시/재표시 큐 스케줄링 알고리즘 (SP, WRR, SP+WRR) |
|||
|
MAC, 대상 MAC 주소, IP 소스, 대상 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL 제공 |
P o |
|||
|
► SFP 모듈은 별도로 구매해야 합니다.PoE 출력 우선 순위 구성PoE 작동 상태 |
PoE 작동 스케줄링 진단 유지 관리 |
|||
|
알람 관리 |
1방향 릴레이 알람 출력, RMON, TRAP 지원 |
|||
|
보안 |
브로드캐스트 스톰 보호, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
|||
|
DHCP 스누핑, 옵션 82 지원 |
, |
|||
|
802.1X 보안 액세스, |
사용자 계층 관리, ACL 액세스 제어 목록 지원, DDOS 지원정적 경로포트 기반 MAC 필터링/바인딩, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 제한 |
|||
|
ISO9001, CE, RoHS, FCC |
EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (서지) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
주문 정보 |
||||
|
모델 |
||||
|
설명 |
||||
|
ETH-DIMC2424M |
||||
P
|
산업용 L2+ 24포트 10/100/1000T 802.3at PoE + 4포트 1000X SFP 관리형 이더넷 스위치 |
SFP 옵션 |
|
► SFP 옵션. SFP 옵션 페이지에서 SFP를 선택하십시오.► SFP 모듈은 별도로 구매해야 합니다. |
장착 옵션 |
|
► 기본 DIN 레일 브래킷 설치 |
전원 옵션 |
|
► DIN 레일 전원 공급 장치. 터미널 블록용 오픈 와이어. |
|
|
► 전원 공급 장치는 별도로 구매해야 합니다. |

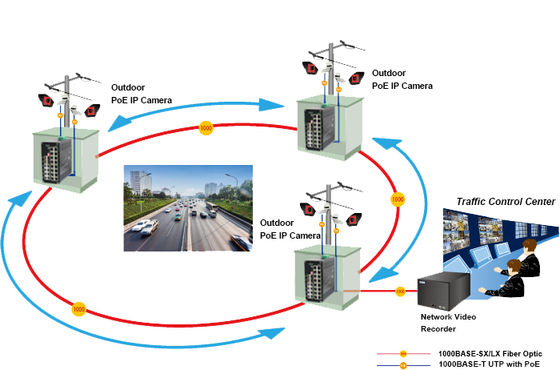

응용 프로그램 |
|
|
|
|
|
