제품 상세 정보:
결제 및 배송 조건:
|
| Ports: | 3× 10/100/1000 RJ45 PoE+ (PSE), 1× 1000Base-X SC Fiber | PoE Budget: | 90W @ 48VDC / 90W @ 24VDC / 60W @ 12VDC |
|---|---|---|---|
| Switch Fabric: | 12Gbps | Packet Buffer: 4Mbit | MAC Table: 2K | Forwarding Rate: | 1,488,000pps (1Gbps) | Jumbo Frame: 9K Bytes |
| Input Power: | 12~48VDC Terminal Block | Power Consumption <95W | Casing: | IP40 Aluminum | Size: 95×70×30mm | Weight: 0.3Kg |

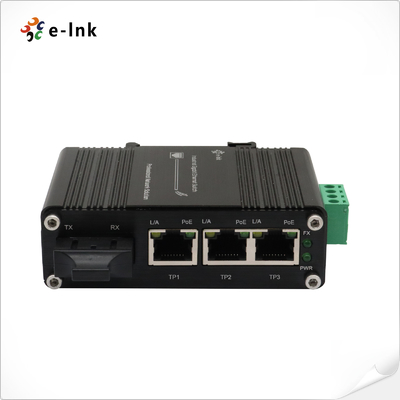

미니 산업용 3 포트 기가비트 PoE+ 스위치와 1 SC 섬유 12-48VDC 부스터
전반적인 설명
LNK-IMC103GP는 가혹한 용도로 설계된 산업용 PoE+ 스위치입니다.
3 기가비트 PoE+ 포트와 1 기가비트 SC 광섬유 업링크를 갖추고 있습니다.
넓은 12 ~ 48VDC 입력과 내장 된 전압 부스터로 90W 전체 PoE 전력.
견고한 IP40 알루미늄 케이스에서 이 스위치는 극한 환경에서도 안정적인 작동을 보장합니다.
-40°C에서 75°C까지의 온도에서 산업용 네트워크, 태양광
전력 시스템과 야외 감시 애플리케이션
특징
3× 기가비트 RJ45 PoE+ 포트 (802.3af/at)90W까지의 PoE 전력 예산
1× 기가비트 SC 파이버 포트안정적인 장거리 데이터 전송
12~48VDC 넓은 범위 입력통합된전압 증폭기
튼튼한IP40 알루미늄 가구, DIN-Rail & 벽에 장착 된 지원
안정적인 작동-40°C ~ +75°C산업 환경
지원에너지 효율 이더넷 (IEEE 802.3az)전력 소모를 위한
콤팩트한 디자인,CCTV, IoT 및 산업 자동화
기술 지표
|
표준: |
IEEE802.3 10Base-T |
|
IEEE8023u 100Base-TX/FX |
|
|
IEEE802.3ab 1000Base-T |
|
|
IEEE802.3z1000Base-X |
|
|
IEEE 802.3x 풀 듀플렉스 흐름 제어 |
|
|
IEEE 802.3az 에너지 효율 이더넷 (EEE) |
|
|
처리 유형: |
저장하고...앞으로 |
|
전향 필터 속도: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
패킷 버퍼 메모리: |
4 Mbit |
|
S마녀 팩브릭 |
12Gbps |
|
맥스 패킷 길이가: |
9K 바이트 |
|
주소 테이블 크기 |
2K MAC 주소 |
|
인터페이스 |
|
|
커넥터: |
3 x 802.3at PoE+ 주입기 기능이 있는 RJ45 (포트 1~3) |
|
광 포트: |
1 x SC 1000Base-X |
|
PoE (Power over Ethernet) |
|
|
표준: |
IEEE 802.3at 파워 오버 이더넷 플러스 |
|
IEEE 802.3af 이더넷 전원 |
|
|
항구: |
RJ45 |
|
파워 핀 할당 |
4/5(+), 7/8(-) |
|
PoE 예산: |
최대 90W PoE 예산 (48VDC), 90W PoE 예산 (24VDC), 60W PoE 예산 (12VDC) |
|
전기 및 기계 |
|
|
입력 전력: |
12~48VDC, 2핀 단말기 블록 |
|
전력 소비: |
< 95W (Non-PoE < 6W) |
|
LED 표시기: |
|
|
PWR: |
전력 상태 |
|
L/A: |
이더넷 LINK 상태 |
|
FX: |
섬유 LINK 상태 |
|
PoE: |
PoE 지위 |
|
크기 (WxDxH): |
95 x70 x30 mm |
|
무게: |
00.3kg |
|
케이스: |
|
|
장착 옵션: |
DIN-Rail / 벽에 장착 |
|
환경 |
|
|
작동 온도: |
-40°C ~75°C (-40°F ~ 1)67°F) |
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5%~95% 비연결성 |
|
MTBF |
> 200만 시간 |
|
규제 승인 |
|
|
ISO9001, CE, FCC, RoHS |
|
|
EMI: EN55022:2010+AC: 2011, A급 EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2:2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (올림) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8:2009 (PFMF) |
|
주문 정보
|
모델 |
설명 |
|
LNK-IMC103GP |
미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 기가비트 이더넷 스위치 12~48VDC 입력 및 전압 부스터, SC 섬유 포트,멀티모드, 듀얼 파이버, 850nm, 550m |
|
LNK-IMC103GP-20 |
미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 기가비트 이더넷 스위치 12~48VDC 입력 및 전압 부스터, SC 섬유 포트,싱글 모드, 듀얼 파이버, 1310nm, 20km |
|
LNK-IMC103GPS-20A |
미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 기가비트 이더넷 스위치 12~48VDC 입력 및 전압 부스터, SC 파이버 포트,단일 모드, 단일 섬유, 1310nm TX/1550nm RX, 20km |
|
LNK-IMC103GPS-20B |
미니 산업용 3-포트 10/100/1000T 802.3at PoE + 1-포트 1000X SC 기가비트 이더넷 스위치 12~48VDC 입력 및 전압 부스터, SC 파이버 포트,단일 모드, 단일 섬유, 1550nm TX/1310nm RX, 20km |
|
장착 옵션 |
기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함됩니다. |
|
전원 옵션 |
12~48VDC 전원 공급. 터미널 블록에 대한 오픈 와이어 |
|
전원 공급은 별도로 구입해야 합니다. |
