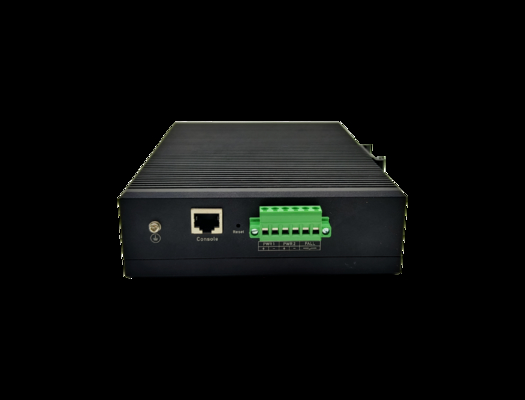

16 포트 기가비트 관리 스위치 2 SFP L2+ 라우팅 산업 IP40 6KV 보호

포트 특성

DC24V/1A

다운링크 포트

16 10/100/1000Base-T RJ45 네트워크 포트

업링크 포트

2 100/1000M SFP 광 슬롯

네트워크 포트 특성

1-16 포트 10/100/1000M 적응형, 전이중/반이중 MDI/MDI-X 적응형.

연선 전송

10BASE-T:Cat3,4,5 UTP(≤250미터)

100BASE-TX:Cat5 이상 UTP(≤100미터)

1000BASE-T:Cat5e 이상 UTP(≤100미터)

광 포트 특성

기가비트 SFP 광섬유 인터페이스, 기본적으로 광 모듈이 장착되어 있지 않으며, 별도로 구매해야 합니다(단일 모드/멀티 모드, 단일 섬유/이중 섬유 광 모듈, LC/SC 선택 사항).

광 케이블

멀티 모드: 850 nm 0 ~ 550 m, 50 μ m/125 μ m & 62.5 μ m/125 μ m.

단일 모드: 1310 nm 0 ~ 40 km, 1550 nm 0 ~ 120 km. 9.5μm/125μm

교환 칩 매개변수

네트워크 관리 유형

L2+ 네트워크 관리

네트워크 프로토콜

IEEE802.3 10BASE-T； IEEE802.3i 10Base-T

IEEE802.3u 100Base-TX

IEEE802.3x 흐름 제어

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X

LACP를 사용한 IEEE 802.3ad 포트 트렁크

IEEE 802.1D 스패닝 트리 프로토콜

IEEE 802.1w 래피드 스패닝 트리 프로토콜

IEEE 802.1s 다중 스패닝 트리 프로토콜

IEEE 802.1p 서비스 클래스

IEEE 802.1Q VLAN 태깅

IEEE 802.1x 포트 인증 네트워크 제어

IEEE 802.1ab LLDP

IEEE 802.3af MDI를 통한 DTE 전원

IEEE 802.3at MDI를 통한 DTE 전원

전달 모드

저장 및 전달(전체 회선 속도)

CPU

500MHz

DRAM

1Gbits

FLASH

256Mbits

백플레인 대역폭

52Gbps(비차단)

패킷 전달 속도 @64바이트

26.78Mpps

미디어 액세스 제어

8K

패킷 전달 캐시

4Mbits

자이언트 프레임

10Kbytes

표시등

전원 표시등: PWR(녹색); 시스템 작동 표시등: SYS(녹색); 네트워크 표시등: Link/Act(녹색); 광 포트 표시등: SFP(녹색).

원키 리셋 스위치

1, 6초 동안 누르고 있으면 해제되어 공장 설정으로 복원됩니다.

MTBF

50만 시간

POE 및 전원 공급 장치 특성

입력 전압

DC12-57V

전체 기계의 전력 소비

대기 전력 소비:

< ＜15W；; 최대 부하 전력 소비:

< ＜20W지원 전원 공급 장치기본적으로 전원 공급 장치가 장착되어 있지 않으므로 별도로 구매해야 합니다. DC24V/1A를 선택하는 것이 좋습니다.

물리적 사양 매개변수

방열 모드

팬리스 자연 방열

작동 온도/습도

-40～+75°C； 5% ~ 90% RH는 결로가 없습니다.

보관 온도/습도

-40～+85°C； 5% ~ 95% RH는 결로가 없습니다.

외관 크기(L*W*H)

195*145*48mm

순/총 중량

＜1.5kg / ＜1.8kg

설치 모드

데스크탑 설치

제품 인증 및 품질 보증

번개 보호/보호 수준

포트 번개 보호: 6 kV 8/20 US; 보호 등급: IP40

해당 산업 표준

IEC 61000-4-2(ESD): 8 kV 접촉 방전, ±15kV 공기 방전.

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT): 전원 코드: 4 kV; 데이터 라인: ±2kV

IEC61000-4-5(서지): 전원 코드: cm 4kV/DM 2kV; 데이터 라인: ±4kV

IEC61000-4-6(무선 주파수 전도): 10V(150kHz~80MHz)

IEC61000-4-8(전원 주파수 자기장): 100A/m 연속; 1000A/m ,1s ~ 3s

IEC61000-4-9(펄스 자기장): 1000A/m

IEC61000-4-10(감쇠 진동): 30A/m 1MHz

IEC61000-4-12/18(충격파): CM 2.5kV, DM 1kV

IEC61000-4-16(공통 모드 전도): 30V 연속; 300V,1s

FCC Part 15/CISPR22(EN55022):Class A

IEC61000-6-2(일반 산업 표준)

기계적 특성

IEC60068-2-6(진동 방지)

IEC60068-2-27(충격 저항)

IEC60068-2-32(자유 낙하)

안전 인증

CE,FCC,RoHS,CCC

보증 기간

5년

소프트웨어 관리 특성

포트

IEEE802.3x 흐름 제어(전이중) 및 반이중 백프레셔 흐름 제어 지원.

강제 포트 모드 및 속도 지원

브로드캐스트 스톰 및 포트 스톰 억제 지원

포트 트래픽 속도 제한 지원, 세분성은 최소 16Kbps, 최대 1Gbps.

포트 실시간 흐름 간격 지원.

점보 프레임 크기 제어 지원, 최대 16K 패킷 지원 가능.

광 포트 DDMI 디지털 진단 기능 지원

IP 라우팅

L2+ 네트워크 관리 기능 지원,

최대 128개의 항목을 가진 IPv4 정적 경로/기본 경로 지원.

최대 1024개의 항목을 가진 ARP 프로토콜 지원.

VLAN

포트 기반 VLAN(4K), IEEE802.1q VLAN 지원.

프로토콜 기반 VLAN 지원

Access, Trunk 및 Hybrid의 세 가지 유형의 포트 구성 지원.

트렁크

정적 집계 및 동적 집계(LACP) 지원

최대 8개의 집계 그룹을 지원하며, 각 집계 그룹은 최대 8개의 포트를 지원합니다.

링 네트워크 기능

루프 보호 기능 지원

STP/RSTP/MSTP 스패닝 트리 프로토콜 지원.

ERPS 링 네트워크(단일 링, 다중 링, 교차 링 및 접선 링 구성) 지원, 링 네트워크의 자가 복구 시간은 20ms 미만입니다.

멀티캐스트

IGMP Snooping v1/v2/v3 지원, 최대 1024개의 멀티캐스트 그룹 지원.

미러 이미지

기본 포트의 양방향 트래픽 미러링 지원.

QoS

엔드 기반, 802.1P 및 DSCP/ToS의 우선 순위로, 각 포트는 8개의 출력 큐를 지원합니다.

Equ, SP, WRR 및 SP+WRR의 4가지 우선 순위 스케줄링 모드를 유지합니다.

우선 순위 표시/참고 지원

흐름 기반 속도 제한, 패킷 필터링 및 리디렉션 지원.

ACL

L2 ~ L4 패킷 필터링 기능 지원, 메시지의 처음 80바이트를 일치시킬 수 있으며, 소스 MAC 주소, 대상 MAC 주소, 소스 IP 주소, 대상 IP 주소, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위, VLAN 등을 기반으로 ACL을 제공합니다.

포트 및 VLAN을 기반으로 ACL 배포 지원.

안전 특성

사용자 계층 관리 및 암호 보호 지원.

포트 기반 IEEE802.1X 인증 지원.

AAA&RADIUS 및 TACACS+ 인증 지원.

MAC 주소 학습 번호 제한 지원

MAC 주소 블랙홀 및 주소 바인딩 지원

사용자가 로그인할 수 있도록 안전한 암호화 채널을 제공하기 위해 SSH 2.0 지원.

포트 격리 지원

ARP 메시지 속도 제한 기능 지원

IP 소스 주소 보호 지원

ARP 침입 감지 기능 지원

DoS 공격 방지 지원

포트 브로드캐스트 메시지 억제 지원

호스트 데이터 백업/복원 메커니즘 지원

IP+MAC+VLAN+ 포트의 4중 바인딩 기능

DHCP

DHCP Serve 지원

DHCP Client 지원

DHCP Snooping v1/v2/v3 지원.

관리 및 유지 관리

Web 관리, CLI 명령줄(Console, Telnet), SNMP(V1/V2c/V3) 및 기타 다양한 관리 및 유지 관리 지원; WEB 관리 지원(HTTP/HTTPS 지원).

HTTP 및 TFTP 파일 업로드/다운로드 관리 지원.

그룹 RMON 1, 2, 3 및 9가 지원됩니다.

원 버튼으로 공장 설정 복원 지원.

NTP 시계 및 로컬 시계 지원.

로컬 로그 및 시스템 로그(SYSLOG) 지원

Ping 감지 지원

케이블 상태 확인 지원

CPU 실시간 사용률 상태 보기 지원

링크 계층 검색 프로토콜 LLDP 지원

NMS 플랫폼 클러스터 통합 관리 지원(LLDP+SNMP)

시스템 요구 사항

웹 브라우저: Mozilla Firefox 2.5 이상, Google Chrome V42 이상.

5등급 이상의 이더넷 케이블;

TCP/IP 네트워크 어댑터 및 운영 체제(예: Microsoft Windows, Linux 또는 Mac OS).
