| Ports: | 4 × RJ45 (10/100/1000T PoE+), 1 × SFP (100/1000Base-X) | Standards: | IEEE802.3 10/100/1000T, IEEE802.3u/ab/z, IEEE802.3af/at, IEEE802.3az EEE |
|---|---|---|---|
| Switch Fabric: | 10Gbps (backplane bandwidth 20Gbps) | PoE Budget: | 120W (48VDC), 90W (24VDC), 60W (12VDC) |
| Power Input: | 12~48VDC (terminal block); Consumption <125W | Housing: | IP40 aluminum case, DIN-Rail / Wall-mount |

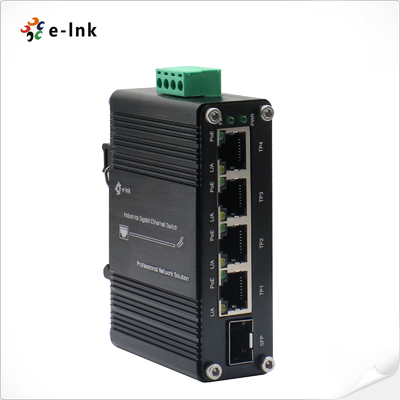

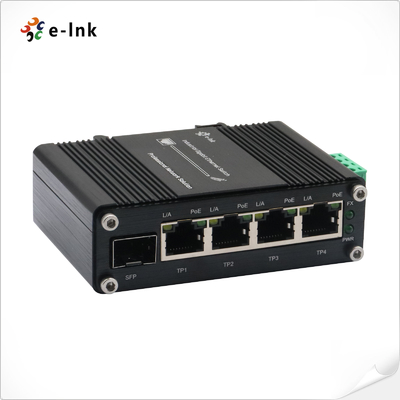

미니 산업용 4포트 PoE+ 기가비트 + 1 SFP 이더넷 스위치 -40~80°C
개요
LNK-IMC104GP-SFP 시리즈는 소형 산업용 기가비트 이더넷 스위치로,
4개의 10/100/1000BASE-T PoE+ 포트와 1개의 듀얼 속도 100/1000BASE-X SFP 슬롯을 갖추고 있습니다.
12~48VDC의 넓은 범위의 입력을 지원하며, 내장된 전압 부스터를 통해 최대 120W의 PoE
예산을 제공하여 IP 카메라, 무선 AP 및 기타 장치에 전원을 공급합니다. IP40 등급으로 설계되었으며,
견고한 알루미늄 케이스, DIN 레일/벽면 장착 유연성, -40°C ~ 80°C의 확장된 작동 온도 범위를 갖춘 이 스위치는 까다로운 산업 환경에서 안정적인 연결을 보장합니다.
태양광 발전, 운송 및 감시 네트워크와 같은 환경에서 말입니다.
특징
IEEE 802.3at PoE+를 지원하는 4 × 10/100/1000BASE-T RJ45 포트
자동 감지 기능이 있는 1 × 100/1000BASE-X SFP 슬롯
내장 전원 부스터가 있는 12~48VDC 광범위 입력
최대 120W PoE 예산 (48VDC), 90W (24VDC), 60W (12VDC)
20Gbps 백플레인 대역폭을 갖춘 스토어-앤-포워드 스위칭
견고한 IP40 알루미늄 하우징, 방진 및 내구성
DIN 레일 및 벽면 장착 옵션
확장된 작동 온도: -40°C ~ 80°C
장기적인 신뢰성을 위한 MTBF > 200,000시간
기술 지표
이더넷
|
IEEE 802.3 이더넷 |
IEEE 802.3u 패스트 이더넷 |
|
IEEE 802.3ab 기가비트 이더넷 |
|
|
IEEE 802.3x 전이중 흐름 제어 |
|
|
IEEE 802.3az 에너지 효율적인 이더넷 (EEE) |
|
|
IEEE 802.3at Power over Ethernet Plus PSE |
|
|
IEEE 802.3af Power over Ethernet Plus |
|
|
전송 |
|
|
&필터링속도: 14,880pps (10Mbps) |
148,800pps (100Mbps) |
|
1,488,000pps (1000Mbps) |
|
|
패킷 버퍼: |
|
|
1Mbits |
패킷 길이: |
|
10Kbytes |
MAC 주소 테이블: |
|
8K |
스위치 패브릭: |
|
10Gbps/논블로킹 |
교환 속성 |
|
백플레인 대역폭: 20Gbps; |
패킷 전달 속도: 14.88Mpps 커넥터: |
|
4 x RJ45 |
인터페이스 |
|
커넥터: |
|
|
4 x RJ45 |
광 포트: |
|
1 x SFP 1000Base-X |
또는 100Base-FX (자동 감지) PoE (Power over Ethernet)표준: |
|
IEEE802.3 |
|
|
af/ |
at포트:RJ45 |
|
전원 핀 할당 |
4/5(+), 7/8(-) |
|
PoE 예산: |
최대 120와트 PoE 예산 (48VDC), 90와트 PoE 예산 (24VDC), 60와트 PoE 예산 (12VDC) |
|
환경 |
작동 온도: |
|
-40°C ~ 80°C (-40°F ~ 176°F) |
|
|
보관 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5% ~ 95% 비응축 |
|
MTBF |
> 200,000시간 |
|
전기 및 기계 |
입력 전원: |
|
12~48 |
|
|
VDC |
(단자대)전력 소비: <125 |
|
W |
(비 PoE<6W) 전원 입력 과부하:자동 재설정 가능 |
|
역 극성: |
존재 |
|
크기 (WxDxH): |
95 |
|
x 7 |
0 x29mm0.0. |
|
25 |
Kg케이스:알루미늄 케이스 |
|
장착 옵션: |
DIN 레일 / 벽면 장착 |
|
LED 표시등: |
P |
|
WR |
|
|
:전원규제 승인 |
: |
|
링크/활동규제 승인 |
: |
|
PoE 상태규제 승인 |
ISO9001 |
|
EN55022:2010+AC: 2011, Class A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN550 |
|
|
32 |
|
|
:2017IEC 61000-4-2: 2008 (ESD)IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (서지) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
|
주문 정보 |
|
|
모델 |
|
설명
|
LNK-IMC104GP-SFP |
12~48VDC 입력 및 전압 부스터가 있는 미니 산업용 4포트 10/100/1000T 802.3at PoE + 1포트 100/1000X SFP 기가비트 이더넷 스위치 |
|
SFP 옵션 |
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오. |
|
(산업용 SFP) |
. ► SFP 모듈은 별도로 구매해야 합니다.장착 옵션 |
|
► 기본 DIN 레일 브래킷이 설치되어 있습니다. 벽면 장착 브래킷이 포함되어 있습니다. |
|
|
전원 옵션 |
► 전원 공급 장치는 별도로 구매해야 합니다. |
|
