| 커넥터: | 4 x rj45 | 광학 포트: | 1 x 100/1000Base-FX (SFP, SC, FC, ST 옵션) |
|---|---|---|---|
| 작동 온도: | -40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F) | 입력 전원: | 48 ~ 57VDC, 중복 전력 (6 핀 터미널 블록) |
| 치수: | 150 x 115 x 30 mm | 무게: | 0.5kg |

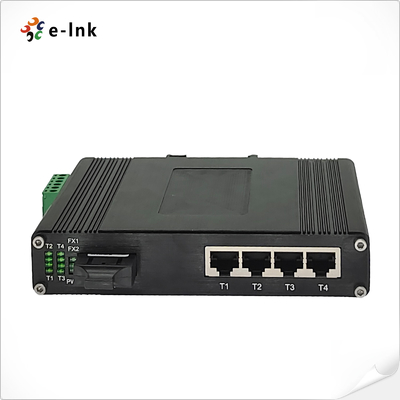

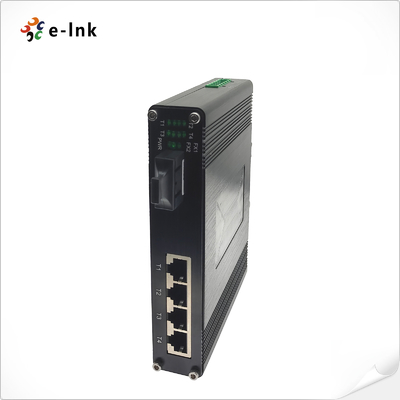

100W 포트당 산업용 4포트 기가비트 PoE++ 스위치 -40~80°C
개요
LNK-IMC104GP100 시리즈는 4개의 기능을 갖춘 견고한 산업용 이더넷 스위치입니다.
10/100/1000Base-T PoE++ 포트 및 1개의 100/1000Base-X 광섬유 포트. 각 PoE++ 포트는
IP 카메라, 무선 AP 및 기타와 같은 고전력 장치에 최대 100W를 제공합니다.
네트워크 장비. 견고한 금속 인클로저, 이중 전원 입력 및 DIN 레일
또는 벽면 장착 설치를 통해 -40°C ~ 80°C의 극한 조건에서 안정적으로 작동합니다.
원격 또는 열악한 산업 환경에서 네트워크를 통합하는 데 이상적입니다.
특징
IEEE 802.3bt PoE++를 갖춘 4개의 기가비트 RJ45 포트(포트당 최대 100W)
SFP/SC/FC/ST 옵션을 갖춘 1개의 100/1000Base-X 광섬유 포트
총 PoE 전력 예산 최대 360W
IEEE 802.3x 흐름 제어 및 802.3az 에너지 효율적인 이더넷(EEE) 지원
넓은 작동 온도: -40°C ~ 80°C(-40°F ~ 176°F)
과부하 및 역 극성 보호 기능이 있는 이중 DC 전원 입력
유연한 배치를 위한 DIN 레일 및 벽면 장착 설치
장기적인 신뢰성을 위한 MTBF > 200,000시간
기술 지수
|
표준: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE802.3ab 1000BASE-T |
|
|
IEEE802.3z 1000BASE-X |
|
|
IEEE802.3x 흐름 제어 |
|
|
IEEE 802.3az 에너지 효율적인 이더넷(EEE) |
|
|
IEEE802.3af Power over Ethernet |
|
|
IEEE802.3at Power over Ethernet |
|
|
전달 & 필터링 속도: |
14,880pps(10Mbps) |
|
148,800pps(100Mbps) |
|
|
1,488,000pps(1000Mbps) |
|
|
패킷 버퍼 메모리: |
1M 비트 |
|
처리 유형: |
Store-and-Forward |
|
최대 패킷 길이: |
9K 바이트 |
|
주소 테이블 크기: |
2048 MAC 주소 |
|
인터페이스 |
|
|
커넥터: |
4 x RJ45 |
|
광 포트: |
1 x 100/1000Base-FX (SFP, SC, FC, ST 옵션) |
|
환경 |
|
|
작동 온도: |
-40°C ~ 80°C(-40°F ~ 176°F) |
|
보관 온도: |
-40°C ~ 85°C(-40°F ~ 185°F) |
|
상대 습도: |
5% ~ 95% 비응축 |
|
MTBF |
> 200,000시간 |
|
전기 및 기계 |
|
|
입력 전원: |
48~57VDC, 이중 전원(6핀 단자대) |
|
전력 소비: |
360W 최대(PoE 사용 시) |
|
5W 최대(PoE 미사용 시) |
|
|
표준: |
IEEE802.3af/at/bt |
|
PoE: |
|
|
포트: |
RJ45 포트 1 ~ 포트 4 |
|
포트당 최대 전력: |
100W 포트당 최대 |
|
전원 핀 할당 |
1/2(+), 3/6(-) 또는 4/5(+), 7/8(-) |
|
보호: |
|
|
전원 입력 과부하: |
자동 재설정 가능 |
|
역 극성: |
제공 |
|
LED 표시등: |
|
|
전원: |
Power1, Power2 상태 |
|
PoE: |
포트별 상태 |
|
이더넷(포트별): |
링크/활동 |
|
SFP: |
FX1 |
|
크기(WxDxH): |
150 x 115 x 30 mm |
|
무게: |
0.5Kg |
|
케이스: |
금속 케이스 |
|
장착 옵션: |
DIN 레일 / 벽면 장착 |
|
규제 승인 |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011, Class A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2: 2008(ESD) |
|
|
IEC 61000-4-3: 2010(RS) |
|
|
IEC 61000-4-4: 2012(EFT) |
|
|
IEC 61000-4-5: 2014(서지) |
|
|
IEC 61000-4-6: 2013(CS) |
|
|
IEC 61000-4-8: 2009(PFMF) |
|
주문 정보
|
모델 |
설명 |
|
LNK-IMC104GP100 |
산업용 이더넷 스위치: 4포트 10/100/1000Base-TX (4포트 PoE++) + 1포트 100/1000Base-X 광섬유, 멀티모드, 듀얼 광섬유, SC, 550m |
|
LNK-IMC104GP100-20 |
산업용 이더넷 스위치: 4포트 10/100/1000Base-TX (4포트 PoE++) + 1포트 100/1000Base-X 광섬유, 싱글 모드, 듀얼 광섬유, SC, 20KM |
|
LNK-IMC104GPS100-20 |
산업용 이더넷 스위치: 4포트 10/100/1000Base-TX (4포트 PoE++) + 1포트 100/1000Base-X 광섬유, 싱글 모드, 싱글 광섬유, SC, 20KM |
|
LNK-IMC104GPF100-20 |
산업용 이더넷 스위치: 4포트 10/100/1000Base-TX (4포트 PoE++) + 1포트 100/1000Base-X 광섬유, 싱글 모드, 싱글 광섬유, FC, 20KM |
|
LNK-IMC104GP100-SFP |
산업용 이더넷 스위치: 4-Port 10/100/1000BASE-T(4포트 PoE++) + 1포트 100/1000BASE SFP 이더넷 스위치 |
|
SFP 옵션 |
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오. |
|
► SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
► 기본 DIN 레일 브래킷이 설치되어 있습니다. 벽면 장착 브래킷이 포함되어 있습니다. |
|
전원 옵션 |
|
|
► 전원 공급 장치는 별도로 구매해야 합니다. |
