제품 상세 정보:
결제 및 배송 조건:
|
| 이더넷 포트: | 8 × 10/100Base-TX (RJ45) | 섬유 포트: | 1 × 100Base-FX (SFP/SC/FC/ST 선택 사항) |
|---|---|---|---|
| 처리 유형: | 상점과 포장 | 전원 입력: | 12 ~ 58VDC 중복 (6 핀 말단 블록) |
| 작동 온도: | -40 ° C ~ 80 ° C | 치수: | 150 × 115 × 50 mm |

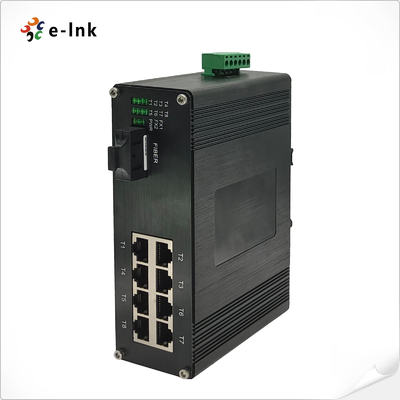

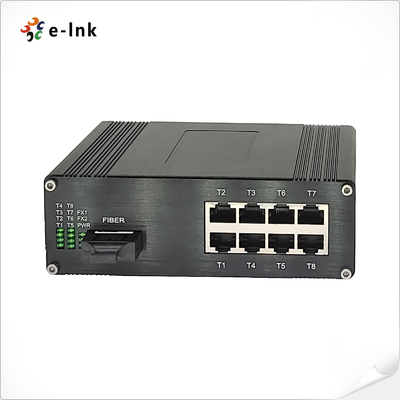

산업용 8포트 10/100TX + 1포트 100FX 하드닝 이더넷 스위치 -40~80°C DIN 레일
개요
이 LNK-IMC108은 견고한 산업용 이더넷 스위치로, 8×10/100Base-TX RJ45 포트와 1×100Base-FX 광 포트 (SFP/SC/FC/ST 옵션)를 특징으로 합니다. 혹독한 환경에서 안정적인 작동을 위해 설계되었으며, 이중화된 12~58VDC 전원 입력, -40°C ~ 80°C의 넓은 온도 허용 범위, 강력한 EMC 보호 기능을 지원합니다. 소형 금속 하우징, 벽면 장착 및 DIN 레일 설치를 통해 이 스위치는 IP 감시, 무선 액세스 포인트 및 원격 산업 네트워킹 응용 분야에 이상적입니다.
특징
8×10/100Mbps RJ45 + 1×100Base-FX 광 포트 (SFP/SC/FC/ST 옵션)
자동 MDI/MDI-X, 자동 협상, 전이중/반이중 지원
이중화된 12~58VDC 전원 입력 과부하 및 역 극성 보호 기능 포함
넓은 작동 온도: -40°C ~ 80°C, MTBF >200,000시간
낮은 전력 소비: 최대 5W
스토어 앤 포워드 스위칭 512K 버퍼 및 1024 MAC 테이블 포함
에너지 효율적인 이더넷 (EEE) & IEEE 802.3x 흐름 제어
산업 등급 금속 케이스, DIN 레일 및 벽면 장착 설치 지원
EMC 및 안전 규정 준수: EN55022, EN55024, IEC 61000-4 표준
기술 지표
|
표준: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE 802.3az 에너지 효율적인 이더넷 (EEE) |
|
|
IEEE802.3x 흐름 제어 |
|
|
전송 & 필터링 속도: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
패킷 버퍼 메모리: |
512K 비트 |
|
처리 유형: |
스토어 앤 포워드 |
|
주소 테이블 크기: |
1024 MAC 주소 |
|
인터페이스 |
|
|
커넥터: |
8 x RJ45 |
|
광 포트: |
1 x 100Base-FX (SFP, SC, FC, ST 옵션) |
|
이더넷 포트 |
RJ45 포트 1 ~ 포트 8 |
|
환경 |
|
|
작동 온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|
보관 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5% ~ 95% 비응축 |
|
MTBF |
> 200,000시간 |
|
전기 및 기계 |
|
|
입력 전원: |
12~58VDC , 이중화 전원 (6핀 터미널 블록) |
|
전력 소비: |
5W 최대 |
|
보호: |
|
|
전원 입력 과부하: |
자동 재설정 가능 |
|
역 극성: |
제공 |
|
LED 표시등: |
|
|
전원: |
전원1, 전원2 상태 |
|
이더넷 (포트별): |
링크/활동 |
|
광섬유: |
FX1 |
|
크기 (WxDxH): |
150 x 115 x 50 mm |
|
무게: |
0.6Kg |
|
케이스: |
금속 케이스 |
|
장착 옵션: |
DIN 레일 / 벽면 장착 |
|
규제 승인 |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011, Class A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (서지) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
주문 정보
|
모델 |
설명 |
|
LNK-IMC108 |
산업용 이더넷 스위치: 8포트 10/100Base-TX + 1포트 100Base-FX 광섬유, 멀티모드, 듀얼 광섬유, SC, 2KM |
|
LNK-IMC108-20 |
산업용 이더넷 스위치: 8포트 10/100Base-TX + 1포트 100Base-FX 광섬유, 싱글 모드, 듀얼 광섬유, SC, 20KM |
|
LNK-IMC108S-20 |
산업용 이더넷 스위치: 8포트 10/100Base-TX + 1포트 100Base-FX 광섬유, 싱글 모드, 싱글 광섬유, SC, 20KM |
|
LNK-IMC108F-20 |
산업용 이더넷 스위치: 8포트 10/100Base-TX + 1포트 100Base-FX 광섬유, 싱글 모드, 싱글 광섬유, FC, 20KM |
|
LNK-IMC108-SFP |
산업용 8-포트 10/100BASE-T + 1-포트 100BASE SFP 이더넷 스위치 |
|
SFP 옵션 |
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오. |
|
► SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
► 기본 DIN 레일 브래킷이 설치되어 있습니다. 벽면 장착 브래킷이 포함되어 있습니다. |
|
전원 옵션 |
► 24W/1A 24VDC DIN 레일 전원 공급 장치. 터미널 블록용 오픈 와이어. |
|
► 전원 공급 장치는 별도로 구매해야 합니다. |
