제품 상세 정보:
결제 및 배송 조건:
|
| 커넥터: | 8 x rj45 | 광학 포트: | 1 x 100/1000base-x (SFP, SC, FC, ST 옵션) |
|---|---|---|---|
| 작동 온도: | -40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F) | 입력 전원: | 48~58VDC, 예비 전원(6핀 터미널 블록) |
| 전력 소비: | 최대 253W (PoE 사용 중)/5W 최대 (PoE는 사용하지 않음) | 치수 (WXDXH): | 150 x 115 x50 mm |
| 무게: | 0.6kg |

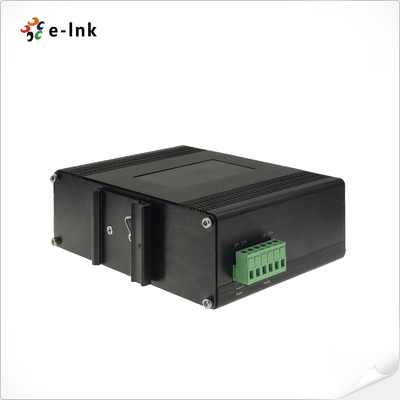

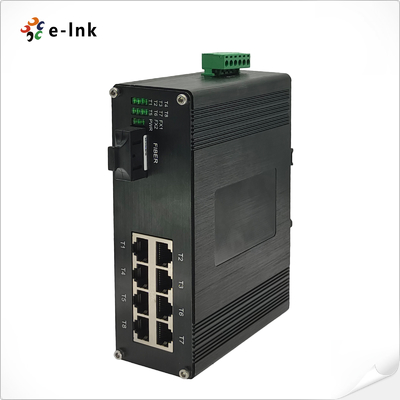

산업용 8번 포트 기가비트 PoE+ 스위치 + 1번 포트 섬유 업링크 -40~80°C
전반적인 설명
의LNK-IMC108GP거칠고8-포트 기가비트 PoE+ + 1-포트 100/1000Base-X산업용
이더넷 스위치는 가혹한 환경에서 신뢰할 수 있는 전력 및 데이터 전송을 위해 설계되었습니다.
RJ45 포트 지원IEEE 802.3af/at PoE+ 포트당 30W, 총 253W, 원활한
IP 카메라, 무선 액세스 포인트 및 기타 전력 장치에 대한 연결성
부재된 48~57VDC 전력 입력, 견고한 알루미늄 가구, 폭 -40°C ~ 80°C
작동 온도,이 스위치는 안정적인 작동을 보장CCTV 감시,
산업 자동화 및 원격 네트워크 애플리케이션.
특징
8 × 기가비트 RJ45 PoE+ 포트 (802.3af/at, 각각 최대 30W, 총 253W)
1×100/1000Base-X 광선 업링크 (SFP/SC/FC/ST 선택)
자동 MDI/MDIX, 자동 협상, 풀/하프 듀플렉스 지원
높은 성능의 데이터 전송을 위해 최대 9K 바이트까지의 대량 프레임 지원
과부하 및 역극성 보호로 불필요한 48~57VDC 전력 입력
넓은 작동 온도: -40°C ~ 80°C, MTBF >200,000 h
낮은 전력 소비: ≤5W (PoE 없이)
2.75M 버퍼와 4K MAC 테이블로 저장 및 전달 전환
산업용 알루미늄 케이스, DIN-Rail 장착 설치
에너지 효율 이더넷 (EEE) 및 IEEE 802.3x 흐름 제어
EMC 및 안전 준수 인증 (EN55022, EN55024, IEC 61000-4 시리즈)
기술 지표
|
표준: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE802.3ab 1000BASE-T |
|
|
IEEE802.3z 1000BASE-X |
|
|
난EEE802.3x 흐름 조절 |
|
|
IEEE 802.3az 에너지 효율 이더넷 (EEE) |
|
|
IEEE802.3af 이더넷 전원 |
|
|
IEEE802.3at 이더넷 전원 |
|
|
앞으로&필터의 비율: |
14,880pps (10Mbps) |
|
148800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
패킷 버퍼 메모리: |
2.75M 비트 |
|
처리 유형: |
저장 및 전달 |
|
최대 패킷 길이는: |
9K 바이트 덤보 프레임 |
|
주소 테이블 크기: |
4K MAC 주소 |
|
인터페이스 |
|
|
커넥터: |
8 x RJ45 |
|
광 포트: |
1 x100/1000Base-X (SFP, SC, FC, ST 선택) |
|
환경 |
|
|
작동 온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5%~95% 비연결성 |
|
MTBF |
> 200만 시간 |
|
전기 및 기계 |
|
|
입력 전력: |
48~57VDC, 부재 전력 (6핀 터미널 블록) |
|
전력 소비: |
253W Max. (사용중인 PoE) |
|
최대 5W (PoE는 사용하지 않습니다) |
|
|
표준: |
IEEE802.3af/at |
|
포지션은: |
|
|
항구: |
RJ45 항구 1 ~ 항구8 |
|
최대 포트당 전력: |
포트당 최대 30W |
|
파워 핀 할당 |
1/2 ((+), 3/6 ((-) 또는 4/5 ((+), 7/8 ((-) |
|
보호: |
|
|
전력 입력 과부하: |
자동 재설정 |
|
역극성: |
현재 |
|
LED 표시기: |
|
|
전력: |
파워1, 파워2 상태 |
|
포지션은: |
항구별 상태 |
|
이더넷 (포트당): |
연결/활동 |
|
섬유: |
FX1 |
|
크기 (WxDxH): |
150 x115 x50 mm |
|
무게: |
0.61kg |
|
케이스: |
알루미늄 케이스 |
|
장착 옵션: |
DIN-Rail 마운트 |
|
규제 승인 |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011, A급 |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2:2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (올림) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8:2009 (PFMF) |
|
주문 정보
|
모델 |
설명 |
|
LNK-IMC108GP |
산업 이더넷 스위치: 8-포트 10/100/1000베이스-TX (8- 포트 PoE+) + 1-포트 100/1000Base-X섬유, 멀티모드, 듀얼 섬유, SC,550m |
|
LNK-IMC108GP-20 |
산업 이더넷 스위치: 8-포트 10/100/1000베이스-TX (8- 포트 PoE+) + 1-포트 100/1000Base-X섬유, 싱글 모드, 듀얼 섬유, SC, 20KM |
|
LNK-IMC108GPS-20 |
산업 이더넷 스위치: 8-포트 10/100/1000베이스-TX (8- 포트 PoE+) + 1-포트 100/1000Base-X섬유, 단일 모드, 단일 섬유, SC, 20KM |
|
LNK-IMC108GPF-20 |
산업 이더넷 스위치: 8-포트 10/100/1000베이스-TX(8- 포트 PoE+)+ 1-포트 100/1000Base-X섬유, 단일 모드, 단일 섬유, FC, 20km |
|
LNK-IMC108GP-SFP |
산업8- 포트 10/100/1000BASE-T (8-포트 PoE+) + 1-포트100/1000BASE SFP 이더넷 스위치 |
|
SFP 옵션 |
SFP 옵션 SFP 옵션 페이지에서 SFP 옵션을 선택하십시오. |
|
SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
기본 DIN-Rail Bracket 설치 |
|
전원 옵션 |
|
|
전원 공급은 별도로 구입해야 합니다. |
